Aufbau und Funktion
3.2 Betriebsarten
Betriebsarten mit EasyTronic EC
Die EasyTronic EC ist ein Raumtemperaturregler mit Schaltuhr. An 1 Regler
können maximal 12 Ventilatoren angeschlossen werden:
→ 6 Geräte TopVent
®
TW Pro 150
→ 4 Geräte TopVent
®
TW Pro 200
Funktion
■
Erfassung der Raumtemperatur mit dem integrierten Temperaturfühler
– Optional: Erfassung der Raumtemperatur mit dem externen
Temperaturfühler
■
Raumtemperaturregelung im Ein/Aus-Betrieb: Wenn die Raumtemperatur
unter den eingestellten Sollwert sinkt, schalten die angeschlossenen TopVent
Geräte ein. Nach Erreichen des Sollwertes schalten die Geräte wieder aus.
■
Absenkung des Raumtemperatur-Sollwertes über Wochenprogramm
■
Steuerung der TopVent
Tor sind die angeschlossenen Geräte über den Torkontakt eingeschaltet
(Digitaleingang).
■
Einstellung der Ventilator-Drehzahl: Die gewünschte Drehzahl lässt sich
stufenlos einstellen.
■
Pumpen- oder Ventilsteuerung: Die EasyTronic EC stellt ein Signal zur
Schaltung einer Pumpe oder eines Ventils zur Verfügung (Digitalausgang).
■
Alarmanzeige
■
Anbindung an die Gebäudeleittechnik über Modbus RTU

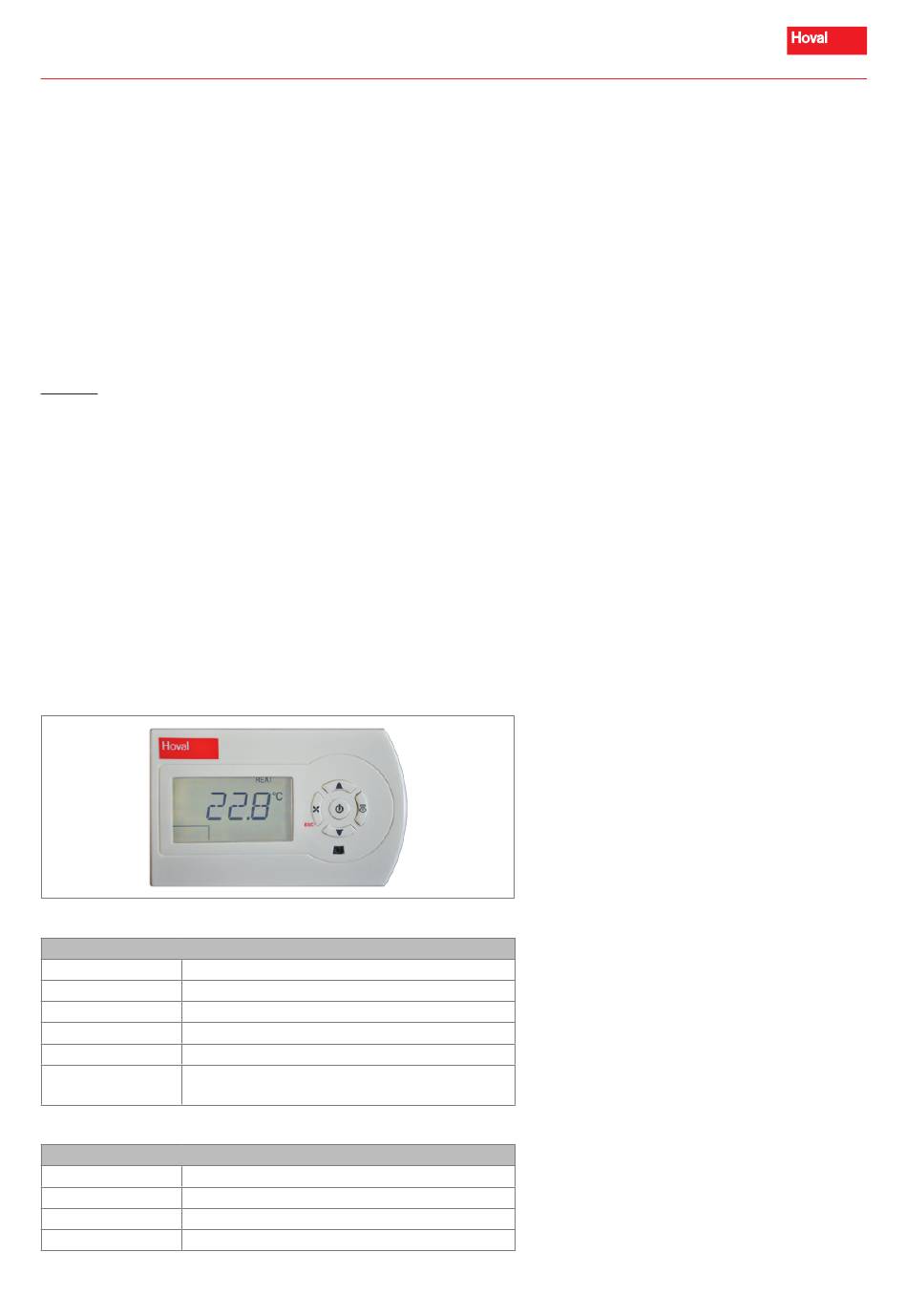

Bild 4: Raumtemperaturregler EasyTronic EC
EasyTronic EC
Leistungsversorgung
110...230 V AC, ±10%, 50/60 Hz
Leistungsaufnahme
max. 1.3 W
Temperaturbereich
0...50 °C
Maße (B x H x T)
128 × 80 × 56 mm
Schutzart
IP 30, Klasse 2
Montage
in Unterputzdose (Abstand zwischen den Montagelöchern
83.5 mm) oder auf dem mitgelieferten Sockel
Tabelle 2: Technische Daten EasyTronic EC
Raumtemperaturfühler ET-R
Temperaturbereich
- 30...+ 70 °C
Maße (B x H x T)
93 × 70 × 46 mm
Schutzart
IP 65
Montage
in Kunststoffgehäuse zur Wandmontage
Tabelle 3: Technische Daten Raumtemperaturfühler ET-R
6
®
Geräte über einen Torkontaktschalter: Bei geöffnetem
®
4 222 242-de-00
