TopVent
TW Pro
®
Transport und Installation
Vertikale Montage
Hinweis
Positionieren Sie TopVent
Montage so, dass die Registeranschlüsse oben sind.
■
Montieren Sie unten am Gerät 4 Montagewinkel
– Richten Sie die Montagewinkel zum Boden hin aus.
– Befestigen sie jeden Montagewinkel mit 2 Schrauben M8.
■
Befestigen Sie das Gerät mit Schrauben und Unterlegscheiben am Boden.
■
Befestigen Sie das Gerät mit 2 Montagewinkeln und 2 Gewindestangen
der Wand.
– Der Mindestabstand zur Wand beträgt 0.4 m.
1
■
Montagewinkel
1

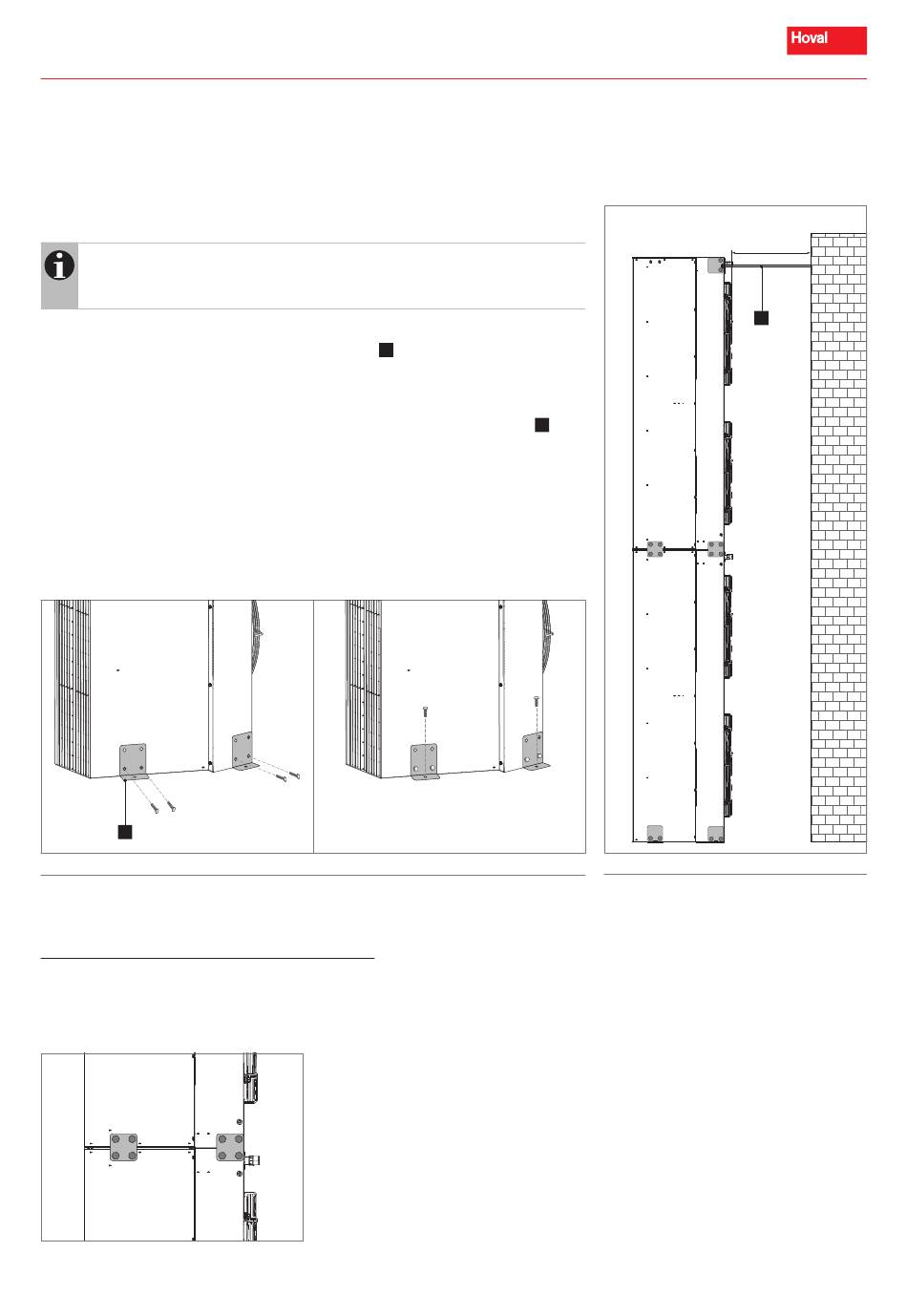

Bild 10: Befestigung am Boden
Bei Montage von mehreren Geräten übereinander:
■
Verbinden Sie die Geräte miteinander, wie in Bild 11 dargestellt:
– Verwenden Sie die beiliegenden Flachverbinder und Schrauben M8.
■
Befestigen Sie das oberste Gerät an der Wand.
Bild 11: Geräteverbindung
14
®
TW Pro Geräte mit Heizregister bei vertikaler
, wie in Bild 10 dargestellt.
1
an
2
■
Gewindestange
2
Bild 9: Befestigung an der Wand
≥ 0.4 m
2
4 222 242-de-00
