TopVent
TW Pro
®
Transport und Installation
5.5 Elektrische Installation
Vorsicht
Gefahr durch elektrischen Strom. Die elektrische Installation nur von einem
zugelassenen Elektrofachmann durchführen lassen.
Beachten Sie Folgendes:
■
Beachten Sie alle einschlägigen Vorschriften.
■
Dimensionieren Sie die Leitungsquerschnitte gemäß den geltenden
Vorschriften.
■
Verlegen Sie Signalleitungen getrennt von Versorgungsleitungen.
■
Sichern Sie alle Verbindungen gegen Selbstlockern.
■
Führen Sie die elektrische Installation nach Schaltplan aus.
■
Sorgen Sie für einen bauseitigen Überstrom- und Kurzschlussschutz.
Gerätetyp
Überlast- und
Kurzschlussschutz
Fehlerstrom-Schutzschalter
Tabelle 12: Empfohlene Schutzvorrichtungen
Gehen Sie vor wie folgt:
■
Schrauben Sie den Deckel des Anschlusskastens auf dem Gehäuse ab.
Hinweis
Auf TopVent
TW Pro Geräten der Größe 200 befinden sich
®
2 Anschlusskästen. Der versiegelte Anschlusskasten darf nicht geöffnet
werden!
■
Schließen Sie die Leistungsversorgung und die Ventilatorsteuerung an.
■
Remontieren Sie die den Deckel.
■
Anschlusskasten für Elektroanschluss
1
■
Anschlusskasten versiegelt
2

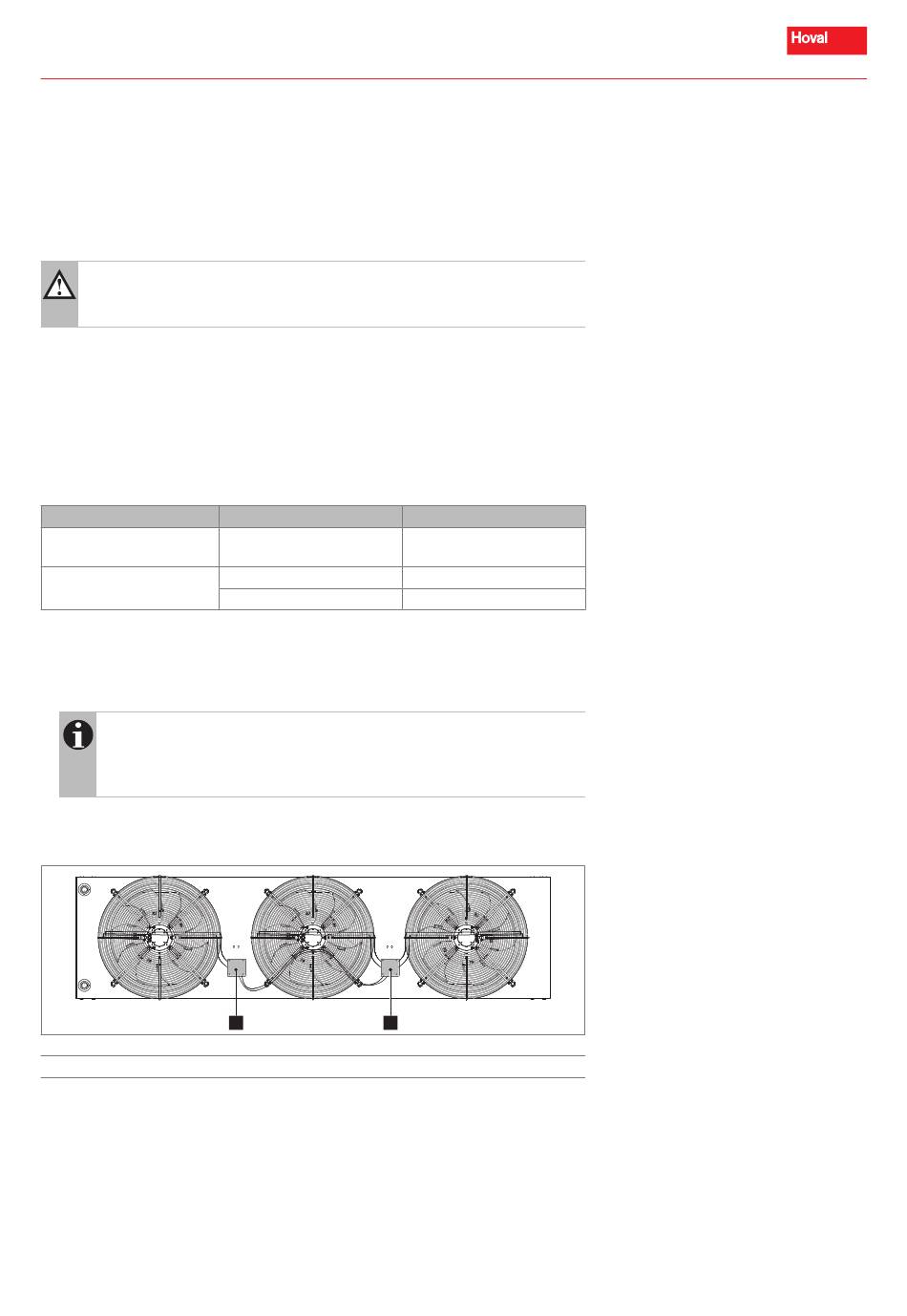

Bild 13: Anschlusskästen TopVent
■
Optionen für EasyTronic EC:
– Verdrahten Sie den externen Raumtemperaturfühler zur EasyTronic EC.
– Verdrahten Sie den Torkontakt zur EasyTronic EC.
– Verdrahten Sie die Pumpen-/Ventilsteuerung zur EasyTronic EC.
– Verdrahten Sie die Gebäudeleittechnik zur EasyTronic EC.
16
TW Pro 150
C6 / 6 kA
I
= 30 mA Typ AC oder A
Δn
I
= 16 A
n
1
2
®
TW Pro 200
TW Pro 200
C10 / 6 kA
I
= 30 mA Typ AC oder A
Δn
I
= 16 A
n
4 222 242-de-00
