Schritt 6:

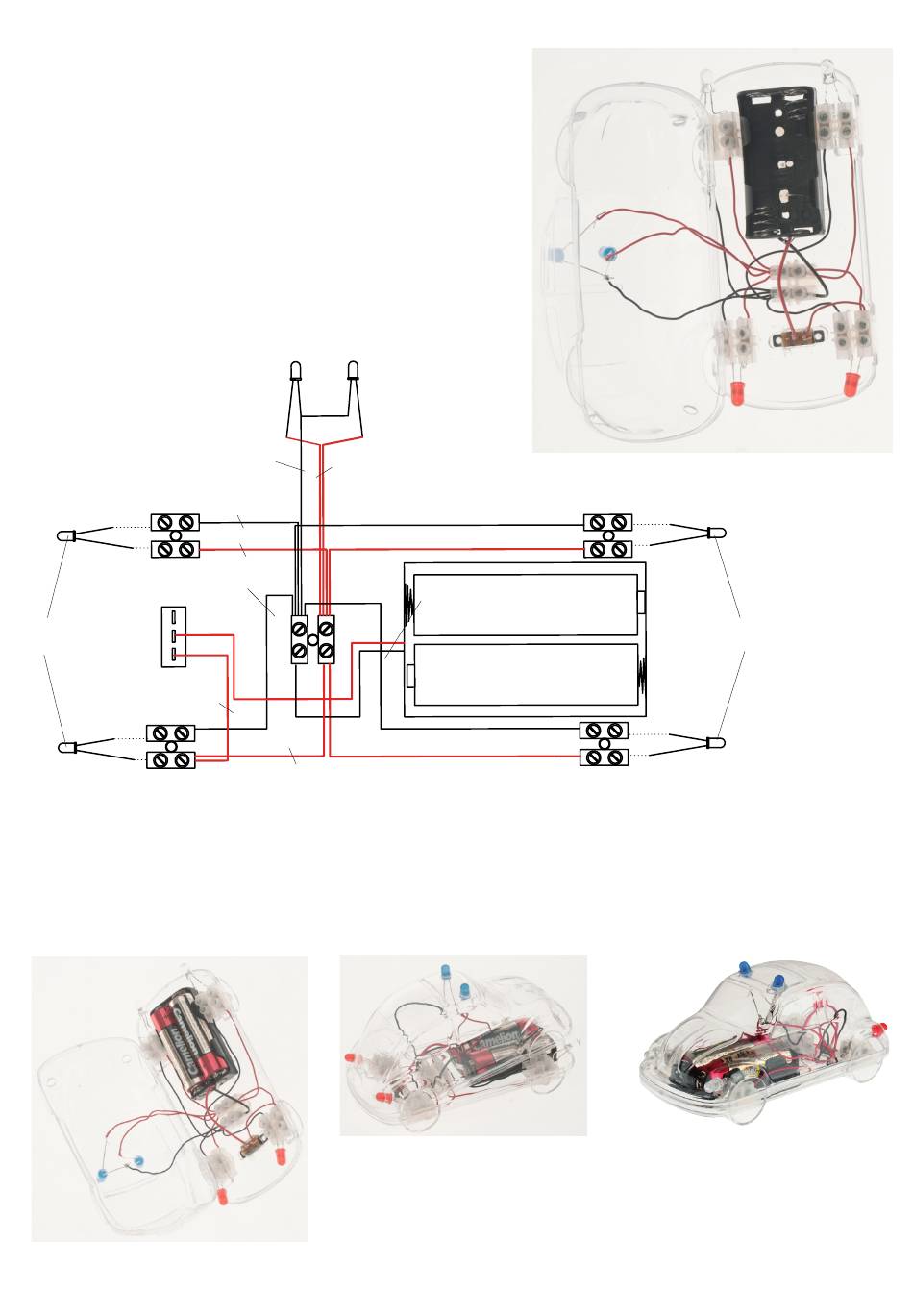

Die einzelnen Bauteile wie in der Abbildung rechts gezeigt
mit den beiliegenden Schaltdrähten (6/7) verdrahten. Hier-
für die Kabel nach angegebenen Kabellängen (siehe Zeich-
nung unten) ablängen und mit der Abisolierzange beidseitig
abisolieren und verdrahten!
.
ca. 60mm schwarz
ca. 40mm
schwarz
LED rot
ca. 40mm rot
Schritt 7:
Batterien (2x 1,5 V AAA) einsetzen.
D114033#2
Bauanleitung
LED blau
ca. 60mm rot
ca. 40mm
schwarz
ca. 80mm schwarz
ca. 30mm rot
ca. 40mm rot
Schritt 8:
Hintere LEDs (4, rot) in die beiden
Bohrungen im Heck einstecken
und Oberteil hinten aufsetzen.
ca. 50mm rot
Batteriehalterkabel
auf ca. 50mm kürzen
ca. 90mm schwarz
ca. 60mm rot
LED weiss
Schritt 9:
Die vorderen LEDs (2, weiss) durch
die vorderen Bohrungen stecken
und Oberteil festdrücken. Fertig!
