Schritt 1:

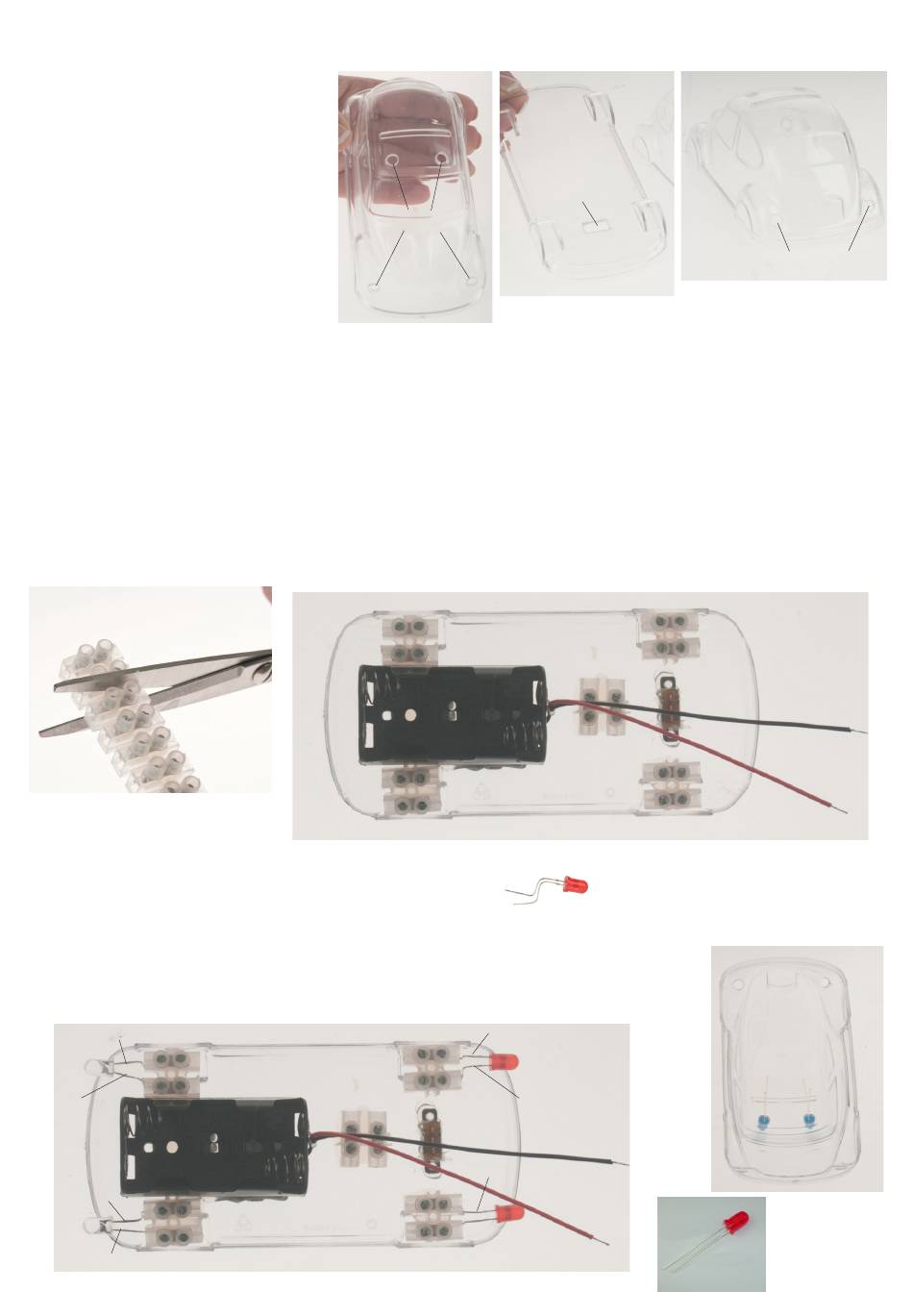

Das Acrylauto (1) zur Hand nehmen und wie
in der Abbildung gezeigt an der Vorderseite
der Form (Vorderlichter) zwei ø 5mm Boh-
rungen durchbohren!
Das Auto umdrehen und an der Rückseite
der Form (Rücklichter) zwei ø 5mm Bohrun-
gen durchbohren.
Im Dach ebenso 2 Bohrungen ø5mm im
Abstand von 25mm anbringen.
Das Bodenteil zur Hand nehmen und zwi-
schen den beiden Erhöhungen der Hinter-
räder eine Aussparung (12x6mm) für den
Schalter (9) aussägen. Sägekanten mit der
Feile säubern.
Hinweis:
Mit geringer Geschwindigkeit bohren, da sonst die Gefahr besteht, dass das Acryl einreisst oder wegplatzt! Wir empfehlen
Stufenbohrungen mit ø2, ø4 und ø5mm vorzunehmen!
Schritt 2:
Von der Lüsterklemmleiste (6) fünf
2-polige Stücke abschneiden.
Schritt 4:
Rote und weiße LED´s wie abgebildet an den Anschlüssen biegen.
Die beiden weißen Leuchtdioden (2) in den Lüsterklemmleisten an der Vorderseite (Batte-
riehalterseite) wie abgebildet festschrauben. Position der Anode bzw. Kathode beachten.
Die beiden roten Leuchtdioden (4) in den Lüsterklemmleisten am Heck (Schalterseite) wie
abgebildet festschrauben. (Postition Anode/Kathode beachten - siehe Abbildung!)
Anode
Kathode
(abgeflachte
Seite)
Anode
Kathode
(abgeflachte Seite)
2
Bauanleitung
Bohrung ø 5mm
Schritt 3:
Die Lüsterklemmleisten (2-polig) wie abgebildet mit Heisskleber in den Acrylautoboden
einkleben. Den Mikro-Schiebeschalter (10) von unten in die Aussparung (12x6) einkleben,
so dass die Anschlüsse nach innen zeigen. Den Batteriehalter (8) zwischen die beiden
Lüsterklemmleistenteile an der Vorderseite einkleben.
Hinweis:
Wer das Fahrzeug farbig gestalten möchte, sollte dies vor dem Verkabeln vornehmen!
Aussparung
12x6 mm
Schritt 5:
Anode
Kathode
(abgeflachte Seite)
Anode
Kathode
(abgeflachte Seite)
Bohrung ø 5mm
Die blauen Leuchtdioden (3) wie
abgebildet in die Bohrungen im
Oberteil einstecken und mit Kleber
fixieren.
Anode =
lang = +
Kathode =
kurz = -
D114033#1
