Installieren Des Kühlkörpers (Separate Gpu) - Dell Precision 3580 Benutzerhandbuch

ANMERKUNG: Um eine maximale Kühlleistung für den Prozessor sicherzustellen, vermeiden Sie jede Berührung der
Wärmeleitbereiche auf dem Kühlkörper. Durch Hautfette kann die Wärmeleitfähigkeit der Wärmeleitpaste verringert werden.

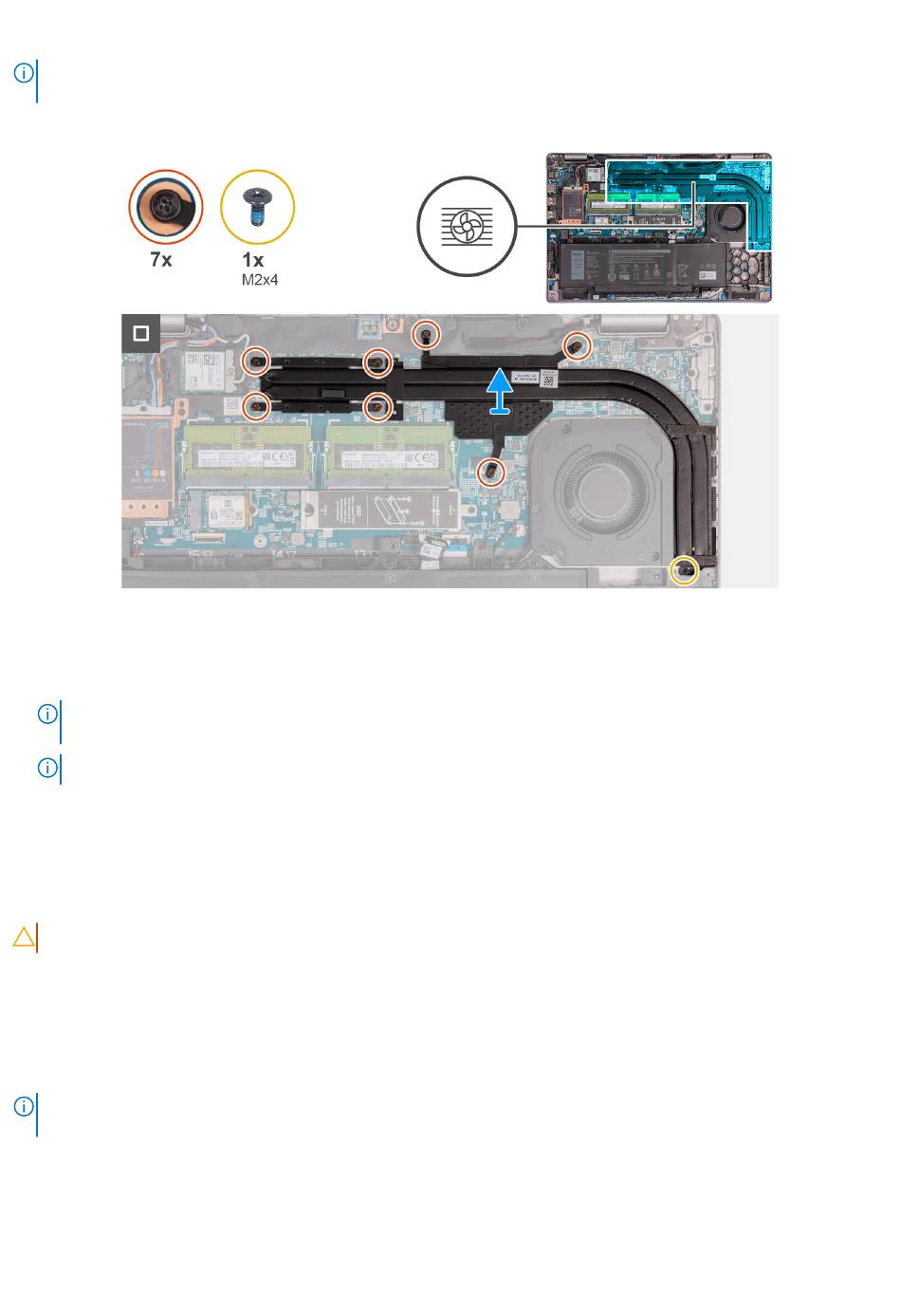

Die nachfolgenden Abbildungen zeigen die Position des Kühlkörpers und stellen das Verfahren zum Entfernen bildlich dar.
Abbildung 43. Abbildung: Kühlkörper
Schritte
1. Lösen Sie die sieben unverlierbaren Schrauben, mit denen der Kühlkörper an der Hauptplatine befestigt ist.
ANMERKUNG: Lösen Sie die unverlierbaren Schrauben umgekehrt zu der Reihenfolge, die auf dem Kühlkörper angegeben ist [7
> 6 > 5 > 4 > 3 > 2 > 1].
ANMERKUNG: Die Anzahl der Schrauben variiert je nach bestellter Konfiguration.
2. Entfernen Sie die Schraube (M2x4), mit der der Kühlkörper an der Hauptplatine befestigt ist.
3. Heben Sie den Kühlkörper von der Hauptplatine.
Installieren des Kühlkörpers (separate GPU)
VORSICHT: Die Informationen in diesem Abschnitt sind nur für autorisierte Servicetechniker bestimmt.
Voraussetzungen
Wenn Sie eine Komponente austauschen, muss die vorhandene Komponente entfernt werden, bevor Sie das Installationsverfahren
durchführen.
Info über diese Aufgabe
ANMERKUNG: Wenn die Hauptplatine oder der Kühlkörper ausgetauscht werden, müssen Sie die im Kit enthaltene Wärmeleitpaste
verwenden, um die Wärmeleitfähigkeit sicherzustellen.
Die folgenden Abbildungen zeigen die Position des Kühlkörpers und stellen das Verfahren zum Installieren bildlich dar.
Entfernen und Installieren von vor Ort austauschbaren Einheiten (FRUs) 85
