Dell Vostro 3580 Servicehandbuch
  1. Anleitungen
  2. Marken
  3. Dell Anleitungen
  4. Notebooks
  5. Latitude 3580
  6. Servicehandbuch
Dell Vostro 3580 Servicehandbuch

Dell Vostro 3580 Servicehandbuch

Vorschau ausblenden Andere Handbücher für Vostro 3580:
Inhaltsverzeichnis

Werbung

Quicklinks

Diese Anleitung herunterladen

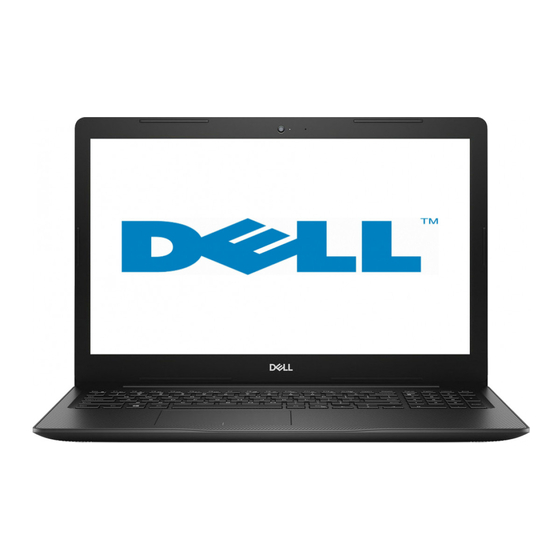

Dell Vostro 3580
Service-Handbuch
Vorschriftenmodell: P75F
Vorschriftentyp: P75F010

Werbung

Inhaltsverzeichnis
loading

Verwandte Anleitungen für Dell Vostro 3580

Inhaltszusammenfassung für Dell Vostro 3580

  • Seite 1 Dell Vostro 3580 Service-Handbuch Vorschriftenmodell: P75F Vorschriftentyp: P75F010...
  • Seite 2 Mit WARNUNG wird auf eine potenziell gefährliche Situation hingewiesen, die zu Sachschäden, Verletzungen oder zum Tod führen kann. © 2019 Dell Inc. oder ihre Tochtergesellschaften. Alle Rechte vorbehalten. Dell, EMC und andere Marken sind Marken von Dell Inc. oder Tochterunternehmen. Andere Markennamen sind möglicherweise Marken der entsprechenden Inhaber.

  • Seite 3: Inhaltsverzeichnis

    Inhaltsverzeichnis 1 Arbeiten am Computer........................6 Sicherheitshinweise................................6 Ausschalten des Computers — Windows 10........................6 Vor der Arbeit an Komponenten im Innern des Computers..................... 7 Nach der Arbeit an Komponenten im Inneren des Computers..................7 2 Technologie und Komponenten......................8 DDR4....................................... 8 HDMI 1.4 ....................................
  • Seite 4 Festplattenlaufwerk................................34 Entfernen der Festplattenbaugruppe..........................34 Einbauen der Festplattenbaugruppe........................... 36 Systemlüfter..................................38 Entfernen des Systemlüfters............................38 Einbauen des Systemlüfters............................40 Kühlkörper.................................... 42 Entfernen des Kühlkörpers............................42 Einbauen des Kühlkörpers............................43 VGA-Tochterplatine................................43 Entfernen des VGA-Kabels............................43 Einbauen des VGA-Kabels............................44 Lautsprecher..................................45 Entfernen der Lautsprecher............................45 Einbauen der Lautsprecher............................
  • Seite 5 Enhanced Pre-boot System Assessment (ePSA, Erweiterte Systemtests vor Hochfahren des Computers)..88 Ausführen der ePSA-Diagnose............................ 88 Systemdiagnoseanzeigen..............................88 Aktualisieren des BIOS (USB-Stick)..........................89 Aktualisieren des BIOS................................90 Sicherungsmedien und Wiederherstellungsoptionen...................... 90 Ein- und Ausschalten des WLAN............................90 Reststromentladung................................91 5 Wie Sie Hilfe bekommen......................92 Kontaktaufnahme mit Dell..............................92 Inhaltsverzeichnis...

  • Seite 6: Arbeiten Am Computer

    Produktdokumentation genehmigt ist, oder wenn Sie vom Team des Online- oder Telefonsupports dazu aufgefordert werden. Schäden durch nicht von Dell genehmigte Wartungsversuche werden nicht durch die Garantie abgedeckt. Lesen und beachten Sie die Sicherheitshinweise, die Sie zusammen mit Ihrem Produkt erhalten haben.

  • Seite 7: Vor Der Arbeit An Komponenten Im Innern Des Computers

    Schritte 1. Klicken oder tippen Sie auf das 2. Klicken oder tippen Sie auf das und klicken oder tippen Sie dann auf Herunterfahren. ANMERKUNG: Stellen Sie sicher, dass der Computer und alle angeschlossenen Geräte ausgeschaltet sind. Wenn der Computer und die angeschlossenen Geräte nicht automatisch beim Herunterfahren des Betriebssystems ausgeschaltet wurden, halten Sie den Netzschalter 6 Sekunden lang gedrückt.

  • Seite 8: Technologie Und Komponenten

    Technologie und Komponenten ANMERKUNG: Die Anleitungen in diesem Abschnitt beziehen sich auf Computer, die mit Windows 10 geliefert werden. Windows 10 ist werkseitig auf diesem Computer installiert. Themen: • DDR4 • HDMI 1.4 • USB-Funktionen • Intel Optane-Speicher DDR4 DDR4-Speicher (Double Data Rate der vierten Generation) ist der schnellere Nachfolger der DDR2- und DDR3-Technologie und ermöglicht bis zu 512 GB Kapazität im Vergleich zu der maximalen Kapazität von 128 GB pro DIMM beim DDR3-Speicher.

  • Seite 9: Hdmi 1.4

    Abbildung 2. Stärkenunterschied Gebogene Kante DDR4-Module haben eine gebogene Kante zur Unterstützung beim Einsetzen und zur Verringerung der Beanspruchung der PCB während der Arbeitsspeicherinstallation. Abbildung 3. Gebogene Kante Speicherfehler Bei Speicherfehlern auf dem System wird der neue ON-FLASH-FLASH- oder ON-FLASH-ON-Fehlercode angezeigt. Wenn alle Speicher ausfallen, lässt sich das LCD-Display nicht einschalten.

  • Seite 10: Vorteile Von Hdmi

    • Zusätzliche Farbräume – Fügt Unterstützung für weitere Farbmodelle hinzu, die in der Digitalfotografie und Computergrafik verwendet werden • 4K-Support – Ermöglicht Video-Auflösungen weit über 1080p und unterstützt somit Bildschirme der nächsten Generation, welche den Digital Cinema Systemen, die in vielen kommerziellen Kinos verwendet werden, gleichkommen •...

  • Seite 11: Geschwindigkeit

    Geschwindigkeit Die aktuelle USB 3.0 /USB-3.1 Gen-1-Spezifikation definiert drei Geschwindigkeitsmodi: Super-Speed, Hi-Speed und Full-Speed. Der neue SuperSpeed-Modus hat eine Übertragungsrate von 4,8 Gbit/s. Die Spezifikation übernimmt weiterhin die USB-Modi Hi-Speed- und Full- Speed, die jeweils als USB 2.0 und 1.1 bekannt sind. Die langsameren Modi arbeiten weiterhin bei 480 Mbit/s und 12 Mbit/s und bewahren ihre Rückwärtskompatibilität.

  • Seite 12: Kompatibilität

    Kompatibilität Gute Nachrichten: der USB 3.0 /USB-3.1 Gen 1 wurde von Anfang an so geplant, dass er mit USB 2.0 friedlich koexistieren kann. USB 3.0 /USB-3.1 Gen 1 gibt neue physische Verbindungen an. Daher profitieren neue Kabel von den höheren Geschwindigkeitsmöglichkeiten des neuen Protokolls.
  • Seite 13 ANMERKUNG: Das Deaktivieren des Intel Optane-Speichers ist erforderlich, bevor Sie das SATA-Speichergerät, das durch das Intel Optane-Speichermodul beschleunigt wird, aus dem Computer entfernen. Schritte 1. Klicken Sie in der Taskleiste auf das Suchfeld und geben Sie „Intel Rapid Storage Technology“ ein. 2.

  • Seite 14: Entfernen Und Einbauen Von Komponenten

    Entfernen und Einbauen von Komponenten Empfohlene Werkzeuge Für die in diesem Dokument beschriebenen Verfahren sind folgende Werkzeuge erforderlich: • Kreuzschlitzschraubendreher Nr. 0 • Kreuzschlitzschraubenzieher Nr. 1 • Kunststoffstift ANMERKUNG: Der Schraubenzieher #0 ist für die Schrauben 0-1 und der Schraubenzieher #1 für die Schrauben 2-4 bestimmt.

  • Seite 15: Micro-Secure Digital (Sd)-Karte

    Komponente Schraubentyp Menge Abbildung Schraube Systemlüfter M2,5 x 5 Kühlkörper M2x3 VGA-Tochterplatine M2x3 E/A-Platine M2x4 Touchpad M2x2 Touchpadhalterung M2x2 Betriebsschalterplatine M2x2 Big Head Systemplatine M2x4 Netzschalter mit M2x2 Big Head Fingerabdruckleser (optional) Netzadapteranschluss M2x3 Bildschirm M2x2 Scharniere M2.5x2.5 M2x2 Wireless-Kartenhalterung M2x3 Micro-Secure Digital (SD)-Karte Entfernen der MicroSecure Digital (SD)-Karte...

  • Seite 16: Einsetzen Der Micro Secure Digital (Sd)-Karte

    Einsetzen der Micro Secure Digital (SD)-Karte Schritte 1. Schieben Sie die Micro SD-Karte in den Steckplatz, bis sie einrastet. 2. Folgen Sie den Anweisungen unter Nach der Arbeit an Komponenten im Inneren des Computers. Entfernen und Einbauen von Komponenten...

  • Seite 17: Baugruppe Des Optischen Laufwerks

    Baugruppe des optischen Laufwerks Entfernen der Baugruppe des optischen Laufwerks Voraussetzungen 1. Folgen Sie den Anweisungen unter Vor der Arbeit an Komponenten im Inneren des Computers. 2. Entfernen Sie die SD-Speicherkarte. Schritte 1. Entfernen Sie die einzelne Schraube (M2x4), mit der das optische Laufwerk am System befestigt ist [1]. 2.

  • Seite 18: Einbauen Der Baugruppe Des Optischen Laufwerks

    3. Entfernen Sie die zwei Schrauben (M2x3), mit denen die Halterung des optischen Laufwerks am optischen Laufwerk befestigt ist [1]. 4. Entfernen Sie die Halterung des optischen Laufwerks vom optischen Laufwerk [2]. Einbauen der Baugruppe des optischen Laufwerks Schritte 1. Richten Sie die Halterung des optischen Laufwerks an den Schraubenbohrungen des optischen Laufwerks aus [1]. 2.
  • Seite 19 3. Setzen Sie das optische Laufwerk in den Steckplatz ein, bis es hörbar einrastet [1]. 4. Bringen Sie die einzelne Schraube (M2x4) zur Befestigung des optischen Laufwerks am System wieder an [2]. Nächste Schritte 1. Setzen Sie die SD-Speicherkarte wieder ein. 2.

  • Seite 20: Bodenabdeckung

    Bodenabdeckung Entfernen der Bodenabdeckung Voraussetzungen 1. Folgen Sie den Anweisungen unter Vor der Arbeit an Komponenten im Inneren des Computers. 2. Entfernen Sie die SD-Speicherkarte. 3. Entfernen Sie die Baugruppe des optischen Laufwerks. Schritte 1. Lösen Sie die drei unverlierbaren Schrauben [1]. 2.

  • Seite 21: Einbauen Der Bodenabdeckung

    Einbauen der Bodenabdeckung Schritte 1. Setzen Sie die Bodenabdeckung auf die Handballenstützen- und Tastaturbaugruppe [1]. 2. Drücken Sie auf die rechten Seite der Bodenabdeckung, bis diese einrastet [2, 3]. Entfernen und Einbauen von Komponenten...
  • Seite 22 3. Ziehen Sie die drei unverlierbaren Schrauben fest und bringen Sie die M2x4-Schraube wieder an, mit der die Bodenabdeckung an der Handballenstützen- und Tastaturbaugruppe befestigt wird [1, 2]. 4. Bringen Sie die zwei M2x2-Schrauben und die sechs M2,5x7-Schrauben wieder an, mit denen die Bodenabdeckung an der Handballenstützen- und Tastaturbaugruppe befestigt wird [3, 4].

  • Seite 23: Speichermodule

    Nächste Schritte 1. Setzen Sie die Baugruppe des optischen Laufwerks wieder ein. 2. Setzen Sie die SD-Speicherkarte wieder ein. 3. Befolgen Sie die Anweisungen unter Nach der Arbeit an Komponenten im Inneren des Computers. Speichermodule Entfernen des Speichermoduls Voraussetzungen 1. Folgen Sie den Anweisungen unter Vor der Arbeit an Komponenten im Inneren des Computers.

  • Seite 24: Wlan-Karte

    ANMERKUNG: Wenn kein Klicken zu vernehmen ist, entfernen Sie das Speichermodul und installieren Sie es erneut. Nächste Schritte 1. Schließen Sie das Akkukabel am Anschluss an der Hauptplatine an. 2. Bringen Sie die Bodenabdeckung wieder an. 3. Setzen Sie die Baugruppe des optischen Laufwerks wieder ein.

  • Seite 25: Einbauen Der Wlan-Karte

    Einbauen der WLAN-Karte Info über diese Aufgabe VORSICHT: Legen Sie keine Kabel unter die WLAN-Karte, um Beschädigungen der WLAN-Karte zu vermeiden. Schritte 1. Setzen Sie die WLAN-Karte in den entsprechenden Anschluss auf der Systemplatine ein [1]. 2. Verbinden Sie die WLAN-Kabel mit den Anschlüssen an der WLAN-Karte [2]. 3.

  • Seite 26: Solid-State-Laufwerk/Intel Optane

    Nächste Schritte 1. Schließen Sie das Akkukabel am Anschluss an der Hauptplatine an. 2. Bringen Sie die Bodenabdeckung wieder an. 3. Setzen Sie die Baugruppe des optischen Laufwerks wieder ein. 4. Setzen Sie die SD-Speicherkarte wieder ein. 5. Befolgen Sie die Anweisungen unter Nach der Arbeit an Komponenten im Inneren des Computers.

  • Seite 27: Einbauen Des M.2-2230-Ssd-Laufwerks

    4. Drehen Sie die Thermoplatte um. 5. Entfernen Sie die einzelne M2x2-Schraube, mit der das SSD-Laufwerk an der Thermoplatte befestigt ist [1]. 6. Heben Sie das SSD-Laufwerk von der Thermoplatte ab [2]. Einbauen des M.2-2230-SSD-Laufwerks Schritte 1. Platzieren Sie das SSD-Laufwerk im Steckplatz der Kühlplatte [1]. 2.
  • Seite 28 3. Richten Sie die Kerbe auf dem SSD-Laufwerk an der Lasche am SSD-Steckplatz aus. 4. Schieben Sie das SSD-Laufwerk in den SSD-Steckplatz und setzen Sie es ein [1]. 5. Ziehen Sie die unverlierbare Schraube fest, mit der die Thermoplatte an der Handballenstützen- und Tastaturbaugruppe befestigt wird [2].

  • Seite 29: Entfernen Des M.2-2280-Ssd-Laufwerks Oder Des Intel Optane-Speichers - Optional

    Entfernen des M.2-2280-SSD-Laufwerks oder des Intel Optane-Speichers – optional Voraussetzungen 1. Folgen Sie den Anweisungen unter Vor der Arbeit an Komponenten im Inneren des Computers. 2. Entfernen Sie die SD-Speicherkarte. 3. Entfernen Sie die Baugruppe des optischen Laufwerks. 4. Entfernen Sie die Bodenabdeckung. 5.

  • Seite 30: Knopfzellenbatterie

    Nächste Schritte 1. Schließen Sie das Akkukabel am Anschluss an der Hauptplatine an. 2. Bringen Sie die Bodenabdeckung wieder an. 3. Setzen Sie die Baugruppe des optischen Laufwerks wieder ein. 4. Setzen Sie die SD-Speicherkarte wieder ein. 5. Befolgen Sie die Anweisungen unter Nach der Arbeit an Komponenten im Inneren des Computers.

  • Seite 31: Einsetzen Der Knopfzellenbatterie

    Einsetzen der Knopfzellenbatterie Schritte 1. Setzen Sie die Knopfzellenbatterie mit dem Pluspol nach oben in die Batteriehalterung auf der E/A-Platine ein [1]. 2. Drücken Sie auf die Batterie bis sie einrastet [2]. Entfernen und Einbauen von Komponenten...

  • Seite 32: Akku

    Nächste Schritte 1. Schließen Sie das Akkukabel am Anschluss an der Hauptplatine an. 2. Bringen Sie die Bodenabdeckung wieder an. 3. Setzen Sie die Baugruppe des optischen Laufwerks wieder ein. 4. Setzen Sie die SD-Speicherkarte wieder ein. 5. Befolgen Sie die Anweisungen unter Nach der Arbeit an Komponenten im Inneren des Computers.

  • Seite 33: Entfernen Des Akkus

    Wenn sich eine Batterie aufbläht und in Ihrem Computer stecken bleibt, versuchen Sie nicht, sie zu lösen, da das Durchstechen, Biegen oder Zerdrücken einer Lithium-Ionen-Batterie gefährlich sein kann. Wenden Sie sich in einem solchen Fall an den technischen Support von Dell. Siehe www.dell.com/contactdell. •...

  • Seite 34: Festplattenlaufwerk

    Nächste Schritte 1. Bringen Sie die Bodenabdeckung wieder an. 2. Setzen Sie die Baugruppe des optischen Laufwerks wieder ein. 3. Setzen Sie die SD-Speicherkarte wieder ein. 4. Befolgen Sie die Anweisungen unter Nach der Arbeit an Komponenten im Inneren des Computers.
  • Seite 35 4. Trennen Sie den Interposer von der Festplatte. 5. Entfernen Sie die vier M3x3-Schrauben, mit denen die Festplattenlaufwerkhalterung am Festplattenlaufwerk befestigt ist [1]. 6. Heben Sie die Festplattenlaufwerkhalterung vom Festplattenlaufwerk ab [2]. Entfernen und Einbauen von Komponenten...

  • Seite 36: Einbauen Der Festplattenbaugruppe

    Einbauen der Festplattenbaugruppe Schritte 1. Richten Sie die Schraubenbohrungen der Festplattenhalterung an den Schraubenbohrungen des Festplattenlaufwerks aus [1]. 2. Setzen Sie die vier M3x3-Schrauben wieder ein, mit denen die Festplattenhalterung am Festplattenlaufwerk befestigt ist [2]. 3. Schließen Sie den Interposer an die Festplatte an. Entfernen und Einbauen von Komponenten...
  • Seite 37 4. Richten Sie die Schraubenbohrungen der Festplattenbaugruppe an den Schraubenbohrungen der Handballenstützen- und Tastaturbaugruppe aus [1]. 5. Setzen Sie die vier M2x3-Schrauben wieder ein, mit denen die Festplattenbaugruppe an der Handballenstützen- und Tastaturbaugruppe befestigt ist [2]. 6. Verbinden Sie das Festplattenkabel mit der Systemplatine und schließen Sie die Verriegelung, mit der das Kabel befestigt wird [3]. Nächste Schritte 1.

  • Seite 38: Systemlüfter

    Systemlüfter Entfernen des Systemlüfters Voraussetzungen 1. Folgen Sie den Anweisungen unter Vor der Arbeit an Komponenten im Inneren des Computers. 2. Entfernen Sie die SD-Speicherkarte. 3. Entfernen Sie die Baugruppe des optischen Laufwerks. 4. Entfernen Sie die Bodenabdeckung. 5. Trennen Sie das Akkukabel vom Anschluss auf der Systemplatine. Schritte 1.
  • Seite 39 3. Entfernen Sie die drei M2,5x5-Schrauben, mit denen der Lüfter an der Handballenstützen- und Tastaturbaugruppe befestigt ist [1]. 4. Heben Sie den Lüfter aus der Handballenstützen- und Tastaturbaugruppe [2]. Entfernen und Einbauen von Komponenten...

  • Seite 40: Einbauen Des Systemlüfters

    Einbauen des Systemlüfters Schritte 1. Richten Sie die Schraubenbohrungen auf dem Lüfter an den Schraubenbohrungen der Handballenstützen- und Tastaturbaugruppe aus [1]. 2. Bringen Sie die drei M2,5x5-Schrauben wieder an, mit denen der Lüfter an der Handballenstützen- und Tastaturbaugruppe befestigt wird [2]. 3.
  • Seite 41 4. Verbinden Sie dasKabel des optischen Laufwerks, das Bildschirmkabel und das Lüfterkabel mit der Hauptplatine [3, 2, 1]. Nächste Schritte 1. Setzen Sie den Akku wieder ein. 2. Bringen Sie die Bodenabdeckung wieder an. 3. Setzen Sie die Baugruppe des optischen Laufwerks wieder ein.

  • Seite 42: Kühlkörper

    4. Setzen Sie die SD-Speicherkarte wieder ein. 5. Befolgen Sie die Anweisungen unter Nach der Arbeit an Komponenten im Inneren des Computers. Kühlkörper Entfernen des Kühlkörpers Voraussetzungen 1. Folgen Sie den Anweisungen unter Vor der Arbeit an Komponenten im Inneren des Computers.

  • Seite 43: Einbauen Des Kühlkörpers

    Einbauen des Kühlkörpers Schritte 1. Setzen Sie den Kühlkörper auf die Systemplatine und richten Sie die Schraubenbohrungen des Kühlkörpers an den Schraubenbohrungen in der Systemplatine aus [1]. 2. Setzen Sie die drei M2x3-Schrauben wieder ein, mit denen der Kühlkörper an der Systemplatine befestigt wird [2]. 3.

  • Seite 44: Einbauen Des Vga-Kabels

    6. Entfernen Sie den Speicher. 7. Entfernen Sie die WLAN-Karte. 8. Entfernen Sie das SSD-Laufwerk. 9. Entfernen Sie die Knopfzellenbatterie. 10. Entfernen Sie die Festplattenbaugruppe. 11. Entfernen Sie den Systemlüfter. 12. Entfernen Sie den Kühlkörper. 13. Entfernen Sie die E/A-Platine. 14.

  • Seite 45: Lautsprecher

    Nächste Schritte 1. Bauen Sie die Systemplatine wieder ein. 2. Bauen Sie die Bildschirmbaugruppe wieder ein. 3. Bauen Sie die E/A-Platine wieder ein. 4. Bauen Sie den Kühlkörper wieder ein. 5. Bauen Sie den Systemlüfter wieder ein. 6. Setzen Sie die Festplattenbaugruppe wieder ein.

  • Seite 46: Einbauen Der Lautsprecher

    Schritte 1. Trennen Sie das Lautsprecherkabel von der Systemplatine [1]. 2. Lösen Sie das Lautsprecherkabel aus den Kabelführungen an der Handballenstützen- und Tastaturbaugruppe und entfernen Sie es [2]. 3. Heben Sie die Lautsprecher zusammen mit dem Kabel aus der Handballenstützen- und Tastaturbaugruppe heraus [3]. Einbauen der Lautsprecher Info über diese Aufgabe ANMERKUNG:...

  • Seite 47: E/A-Platine

    Nächste Schritte 1. Setzen Sie das SSD-Laufwerk wieder ein. 2. Setzen Sie den Akku wieder ein. 3. Bringen Sie die Bodenabdeckung wieder an. 4. Setzen Sie die Baugruppe des optischen Laufwerks wieder ein. 5. Setzen Sie die SD-Speicherkarte wieder ein. 6.
  • Seite 48 3. Setzen Sie die einzelne M2x4-Schraube wieder ein, mit denen/der die E/A-Platine an der Handballenstützen- und Tastaturbaugruppe befestigt wird [1]. 4. Heben Sie die E/A-Platine zusammen mit dem Kabel aus der Handballenstützen- und Tastaturbaugruppe [2]. ANMERKUNG: Wenn das E/A-Platinenkabel von der Systemplatine abgezogen wird, tritt ein RTC-Fehler auf. Dieser Fehler tritt jedes Mal auf, wenn die Echtzeituhr (RTC)/Knopfzellenbatterie, die E/A-Platine oder die Systemplatine entfernt wird.

  • Seite 49: Einbauen Der E/A-Platine

    In solchen Fällen durchläuft das System nach dem Zusammenbau einen Echtzeituhr-Reset-Zyklus und der Computer wird mehrere Male ein- und ausgeschaltet. Die Fehlermeldung "Invalid Configuration" (Ungültige Konfiguration) wird angezeigt und Sie werden aufgefordert, das BIOS aufzurufen und das Datum und die Uhrzeit zu konfigurieren. Nach dem Einstellen von Datum und Uhrzeit funktioniert der Computer wieder normal.

  • Seite 50: Touchpad

    Nächste Schritte 1. Setzen Sie die Festplattenbaugruppe wieder ein. 2. Setzen Sie den Akku wieder ein. 3. Bringen Sie die Bodenabdeckung wieder an. 4. Setzen Sie die Baugruppe des optischen Laufwerks wieder ein. 5. Setzen Sie die SD-Speicherkarte wieder ein. 6.
  • Seite 51 3. Entfernen Sie die zwei M2x2-Schrauben, mit denen die Touchpad-Halterung an der Handballenstützen- und Tastaturbaugruppe befestigt ist [1]. 4. Heben Sie die Touchpad-Halterung aus der Handballenstützen- und Tastaturbaugruppe [2]. 5. Entfernen Sie die vier M2x2-Schrauben, mit denen das Touchpad an der Handballenstützen- und Tastaturbaugruppe befestigt ist [1]. 6.

  • Seite 52: Installieren Der Touchpad-Baugruppe

    Installieren der Touchpad-Baugruppe Info über diese Aufgabe ANMERKUNG: Stellen Sie sicher, dass das Touchpad an den Führungen ausgerichtet ist, die auf der Handballenstützen- und Tastaturbaugruppe verfügbar sind, und dass der Spalt auf beiden Seiten des Touchpads gleich ist. Schritte 1. Setzen Sie das Touchpad in den Steckplatz auf der Handballenstützen- und Tastaturbaugruppe ein [1]. 2.
  • Seite 53 3. Setzen Sie die Touchpad-Halterung in den Steckplatz auf der Handballenstützen- und Tastaturbaugruppe ein [1]. 4. Setzen Sie die zwei M2x2-Schrauben wieder ein, mit denen die Touchpad-Halterung an der Handballenstützen- und Tastaturbaugruppe befestigt wird [2]. 5. Bringen Sie das Klebeband an, mit dem das Touchpad an der Handballenstützen- und Tastaturbaugruppe befestigt wird [1]. 6.

  • Seite 54: Bildschirmbaugruppe

    Nächste Schritte 1. Setzen Sie den Akku wieder ein. 2. Bringen Sie die Bodenabdeckung wieder an. 3. Setzen Sie die Baugruppe des optischen Laufwerks wieder ein. 4. Setzen Sie die SD-Speicherkarte wieder ein. 5. Befolgen Sie die Anweisungen unter Nach der Arbeit an Komponenten im Inneren des Computers.
  • Seite 55 4. Entfernen Sie die fünf M2,5x5-Schrauben, mit denen das linke und das rechte Scharnier an der Systemplatine und der Handballenstützen- und Tastaturbaugruppe befestigt sind [1]. 5. Heben Sie die Handballenstützen- und Tastaturbaugruppe schräg an [2]. 6. Heben Sie die Scharniere heraus. Entfernen Sie die Handauflagen- und Tastaturbaugruppe aus der Bildschirmbaugruppe [1, 2]. Entfernen und Einbauen von Komponenten...
  • Seite 56 7. Nachdem alle vorstehenden Schritte ausgeführt wurden, bleibt noch die Bildschirmbaugruppe. Entfernen und Einbauen von Komponenten...

  • Seite 57: Einbauen Der Bildschirmbaugruppe

    Einbauen der Bildschirmbaugruppe Info über diese Aufgabe ANMERKUNG: Stellen Sie sicher, dass die Scharniere vollständig geöffnet sind, bevor Sie die Bildschirmbaugruppe wieder auf die Handballenstützen- und Tastaturbaugruppe setzen. Schritte 1. Richten Sie die Handballenstützen- und Tastaturbaugruppe aus und platzieren Sie sie unter den Scharnieren an der Bildschirmbaugruppe [1].
  • Seite 58 5. Führen Sie das Bildschirmkabel durch die Kabelführungen der Handballenstützen- und Tastaturbaugruppe [1]. 6. Bringen Sie die Antennenkabel an der Systemplatine an [2]. 7. Verbinden Sie das Bildschirmkabel und das Kabel des optischen Laufwerks mit dem Anschluss auf der Systemplatine [3, 4]. Entfernen und Einbauen von Komponenten...

  • Seite 59: Betriebsschalterplatine

    Nächste Schritte 1. Setzen Sie die WLAN-Karte wieder ein. 2. Schließen Sie das Akkukabel am Anschluss an der Systemplatine an. 3. Bringen Sie die Bodenabdeckung wieder an. 4. Setzen Sie die Baugruppe des optischen Laufwerks wieder ein. 5. Setzen Sie die SD-Speicherkarte wieder ein.

  • Seite 60: Einbauen Der Betriebsschalterplatine

    Einbauen der Betriebsschalterplatine Schritte 1. Setzen Sie die Betriebsschalterplatine in den Steckplatz auf der Handballenstützen- und Tastaturbaugruppe ein [1]. 2. Setzen Sie die einzelne M2x2-Schraube wieder ein, mit der die Betriebsschalterplatine an der Handballenstützen- und Tastaturbaugruppe befestigt wird [2]. 3. Bringen Sie das leitfähige Klebeband an der Betriebsschalterplatine an [3]. 4.
  • Seite 61 3. Entfernen Sie die Bodenabdeckung. 4. Entfernen Sie den Akku. 5. Entfernen Sie den Speicher. 6. Entfernen Sie die WLAN-Karte. 7. Entfernen Sie das SSD-Laufwerk. 8. Entfernen Sie den Systemlüfter. 9. Entfernen Sie den Kühlkörper. 10. Entfernen Sie die Bildschirmbaugruppe. Schritte 1.
  • Seite 62 4. Trennen Sie die folgenden Kabel von der Systemplatine: a) Kabel der Netzschalterplatine [1] b) Kabel der Fingerabdruckleserplatine [2] c) E/A-Platinenkabel [3] d) Festplattenkabel [4] e) Touchpad-Kabel [5] f) Tastaturkabel [6] Entfernen und Einbauen von Komponenten...
  • Seite 63 5. Entfernen Sie die M2x4-Schraube, mit der die Systemplatine an der Handballenstützen- und Tastaturbaugruppe befestigt ist [1]. 6. Drehen Sie die Systemplatine von der Handballenstützen- und Tastaturbaugruppe [2]. 7. Trennen Sie das Kabel der VGA-Tochterplatine von der Systemplatine[1]. 8. Heben Sie die Systemplatine aus der Handballenstützen- und Tastaturbaugruppe heraus [2]. Entfernen und Einbauen von Komponenten...

  • Seite 64: Einbauen Der Systemplatine

    Einbauen der Systemplatine Schritte 1. Setzen Sie die Systemplatine auf die Handballenstützen- und Tastaturbaugruppe [1]. 2. Verbinden Sie das Kabel der VGA-Tochterplatine mit der Systemplatine [2]. 3. Drehen Sie die Systemplatine auf der Handballenstützen- und Tastaturbaugruppe [3]. 4. Richten Sie die Schraubenbohrung der Systemplatine an der Schraubenbohrung der Handballenstützen- und Tastaturbaugruppe aus. 5.
  • Seite 65 6. Platzieren Sie den Anschluss für das optische Laufwerk und bringen Sie die M2x2-Schraube wieder an, mit der er an der Systemplatine befestigt wird [1, 2]. 7. Verbinden Sie folgende Kabel mit der Systemplatine: a) Kabel der Netzschalterplatine [1] b) Kabel der Fingerabdruckleserplatine [2] c) E/A-Platinenkabel [3] Entfernen und Einbauen von Komponenten...
  • Seite 66 d) Festplattenkabel [4] e) Touchpad-Kabel [5] f) Tastaturkabel [6] 8. Verbinden Sie das Kabel des Netzadapter-Ports, das Kabel des optischen Laufwerks und das Lautsprecherkabel mit der Systemplatine [1, 2, 3]. Entfernen und Einbauen von Komponenten...

  • Seite 67: Betriebsschalter

    Nächste Schritte 1. Bauen Sie die Bildschirmbaugruppe wieder ein. 2. Bauen Sie den Kühlkörper wieder ein. 3. Bauen Sie den Systemlüfter wieder ein. 4. Bauen Sie das SSD-Laufwerk wieder ein. 5. Bauen Sie das WLAN wieder ein. 6. Bauen Sie den Speicher wieder ein.

  • Seite 68: Einbauen Des Netzschalters Mit Fingerabdruckleser

    Einbauen des Netzschalters mit Fingerabdruckleser Schritte 1. Befestigen Sie das Kabel des Fingerabdrucklesers an der Handballenstützen- und Tastaturbaugruppe. 2. Richten Sie den Betriebsschalter mithilfe der Passstifte aus und platzieren Sie ihn auf der Handballenstützen- und Tastaturbaugruppe [1]. 3. Setzen Sie die einzelne M2x2-Schraube wieder ein, mit der der Betriebsschalter an der Handballenstützen- und Tastaturbaugruppe befestigt wird [2].

  • Seite 69: Netzadapteranschluss

    Nächste Schritte 1. Bauen Sie die Systemplatine wieder ein. 2. Setzen Sie die Betriebsschalterplatine wieder ein. 3. Bauen Sie die Bildschirmbaugruppe wieder ein. 4. Bauen Sie den Kühlkörper wieder ein. 5. Bauen Sie den Systemlüfter wieder ein. 6. Setzen Sie das SSD-Laufwerk wieder ein.

  • Seite 70: Einbauen Des Netzadapteranschlusses

    Schritte 1. Ziehen Sie das Netzadapterkabel von der Systemplatine ab [1, 2]. 2. Entfernen Sie die einzelne Schraube (M2x3), die den Netzadapterport an der Handballenstützen- und Tastaturbaugruppe befestigt [3]. 3. Heben Sie den Netzadapterport zusammen mit dem Kabel aus der Handballenstützen- und Tastaturbaugruppe heraus [4]. Einbauen des Netzadapteranschlusses Schritte 1.

  • Seite 71: Bildschirmblende

    Nächste Schritte 1. Setzen Sie die Betriebsschalterplatine wieder ein. 2. Bauen Sie die Bildschirmbaugruppe wieder ein. 3. Setzen Sie das SSD-Laufwerk wieder ein. 4. Setzen Sie die WLAN-Karte wieder ein. 5. Setzen Sie den Akku wieder ein. 6. Bringen Sie die Bodenabdeckung wieder an.

  • Seite 72: Einbauen Der Bildschirmblende

    Schritte 1. Hebeln Sie die obere Innenseite der Bildschirmblende auf [1]. 2. Hebeln Sie dann auch die linke und die rechte Seite der Bildschirmblende auf [2]. 3. Hebeln Sie die untere Innenseite der Bildschirmblende auf und heben Sie die Blende von der Bildschirmbaugruppe ab [3]. Einbauen der Bildschirmblende Schritte Richten Sie die Bildschirmblende auf die hintere Bildschirmabdeckung und die Antennenbaugruppe aus und lassen Sie sie vorsichtig...

  • Seite 73: Kamera

    Nächste Schritte 1. Bauen Sie die Bildschirmbaugruppe wieder ein. 2. Setzen Sie die Festplattenbaugruppe wieder ein. 3. Bauen Sie den Systemlüfter wieder ein. 4. Bauen Sie den Kühlkörper wieder ein. 5. Setzen Sie das SSD-Laufwerk wieder ein. 6. Setzen Sie die WLAN-Karte wieder ein.

  • Seite 74: Installieren Der Kamera

    10. Entfernen Sie den Kühlkörper. 11. Entfernen Sie die Bildschirmbaugruppe. 12. Entfernen Sie die Bildschirmblende. Schritte 1. Hebeln Sie die Kamera vorsichtig mit einem Kunststoffstift von der hinteren Bildschirmabdeckung und der Antennenbaugruppe ab [1]. 2. Ziehen Sie das Kamerakabel vom Kameramodul ab [2]. 3.

  • Seite 75: Bildschirm

    Nächste Schritte 1. Bringen Sie die Bildschirmblende wieder an 2. Bauen Sie die Bildschirmbaugruppe wieder ein. 3. Setzen Sie die Festplattenbaugruppewieder ein. 4. Bauen Sie den Systemlüfter wieder ein. 5. Bauen Sie den Kühlkörperwieder ein. 6. Setzen Sie das SSD-Laufwerk wieder ein.
  • Seite 76 7. Entfernen Sie das SSD-Laufwerk. 8. Entfernen Sie die Festplattenbaugruppe. 9. Entfernen Sie den Systemlüfter. 10. Entfernen Sie den Kühlkörper. 11. Entfernen Sie die Bildschirmbaugruppe. 12. Entfernen Sie die Bildschirmblende. 13. Entfernen Sie die Kamera. Schritte 1. Entfernen Sie die vier M2x2-Schrauben, mit denen der Bildschirm an der hinteren Bildschirmabdeckung und der Antennenbaugruppe befestigt ist [1].

  • Seite 77: Einbauen Des Bildschirms

    Einbauen des Bildschirms Schritte 1. Legen Sie den Bildschirm auf eine ebene und saubere Oberfläche [1]. 2. Verbinden Sie das Bildschirmkabel mit dem Anschluss an der Rückseite des Bildschirms und schließen Sie den Riegel, um das Kabel zu befestigen [2]. 3.
  • Seite 78 5. Richten Sie die Schraubenbohrungen des Bildschirms auf die Schraubenbohrungen der hinteren Bildschirmabdeckung und der Antennenbaugruppe aus. 6. Bringen Sie die vier Schrauben (M2x2) zur Befestigung des Bildschirms an der hinteren Bildschirmabdeckung und der Antennenbaugruppe wieder an [1]. Entfernen und Einbauen von Komponenten...

  • Seite 79: Bildschirmscharniere

    Nächste Schritte 1. Bauen Sie die Kamera wieder ein. 2. Bringen Sie die Bildschirmblende wieder an 3. Bauen Sie die Bildschirmbaugruppe wieder ein. 4. Setzen Sie die Festplattenbaugruppe wieder ein. 5. Bauen Sie den Systemlüfter wieder ein. 6. Bauen Sie den Kühlkörper wieder ein.

  • Seite 80: Einbauen Der Bildschirmscharniere

    Einbauen der Bildschirmscharniere Schritte 1. Richten Sie die Schraubenbohrungen der Scharniere und Halterungen an den Schraubenbohrungen der hinteren Bildschirmabdeckung und der Antennenbaugruppe aus [1]. 2. Bringen Sie die acht Schrauben (M2,5x2,5) und die zwei Schrauben (M2x2) wieder an, mit denen die Scharniere an der hinteren Bildschirmabdeckung und der Antennenbaugruppe befestigt werden [3, 2].

  • Seite 81: Bildschirmkabel

    Nächste Schritte 1. Bauen Sie den Bildschirm wieder ein. 2. Bauen Sie die Kamera wieder ein. 3. Bringen Sie die Bildschirmblende wieder an 4. Bauen Sie die Bildschirmbaugruppe wieder ein. 5. Setzen Sie die Festplattenbaugruppewieder ein. 6. Bauen Sie den Systemlüfter wieder ein.

  • Seite 82: Einbauen Des Bildschirmkabels

    5. Entfernen Sie den Akku. 6. Entfernen Sie die WLAN-Karte. 7. Entfernen Sie das SSD-Laufwerk. 8. Entfernen Sie die Festplattenbaugruppe. 9. Entfernen Sie den Systemlüfter. 10. Entfernen Sie den Kühlkörper. 11. Entfernen Sie die Bildschirmbaugruppe. 12. Entfernen Sie die Bildschirmblende. 13.

  • Seite 83: Hintere Bildschirmabdeckung Und Antennenbaugruppe

    Nächste Schritte 1. Bauen Sie die Bildschirmscharniere wieder ein. 2. Bauen Sie den Bildschirm wieder ein. 3. Bringen Sie die Bildschirmblende wieder an 4. Bauen Sie die Bildschirmbaugruppe wieder ein. 5. Setzen Sie die Festplattenbaugruppewieder ein. 6. Bauen Sie den Systemlüfter wieder ein.
  • Seite 84 4. Entfernen Sie die Bodenabdeckung. 5. Entfernen Sie den Akku. 6. Entfernen Sie die WLAN-Karte. 7. Entfernen Sie das SSD-Laufwerk. 8. Entfernen Sie die Festplattenbaugruppe. 9. Entfernen Sie den Systemlüfter. 10. Entfernen Sie den Kühlkörper. 11. Entfernen Sie die Bildschirmbaugruppe. 12.

  • Seite 85: Einbauen Der Hinteren Bildschirmabdeckung

    Einbauen der hinteren Bildschirmabdeckung Info über diese Aufgabe Legen Sie die hintere Bildschirmabdeckung auf eine saubere, ebene Oberfläche. Nächste Schritte 1. Bringen Sie das Bildschirmkabel wieder an. 2. Bauen Sie die Bildschirmscharniere wieder ein. 3. Bauen Sie den Bildschirm wieder ein. 4.

  • Seite 86: Handballenstützen- Und Tastaturbaugruppe

    Handballenstützen- und Tastaturbaugruppe Entfernen der Handballenstützen- und Tastaturbaugruppe Voraussetzungen 1. Folgen Sie den Anweisungen unter Vor der Arbeit an Komponenten im Inneren des Computers. 2. Entfernen Sie die SD-Speicherkarte. 3. Entfernen Sie die Baugruppe des optischen Laufwerks. 4. Entfernen Sie die Bodenabdeckung. 5.
  • Seite 87 Entfernen und Einbauen von Komponenten...

  • Seite 88: Fehlerbehebung

    Schritte 1. Schalten Sie den Computer ein. 2. Wenn der Computer startet, drücken Sie die F12-Taste, sobald das Dell-Logo angezeigt wird. 3. Wählen Sie auf dem Startmenü-Bildschirm die Option Diagnostics (Diagnose). 4. Klicken Sie auf den Pfeil in der unteren linken Ecke.

  • Seite 89: Aktualisieren Des Bios (Usb-Stick)

    4. Schließen Sie das startfähige USB-Laufwerk an den Computer an, auf dem Sie die BIOS-Aktualisierung durchführen möchten. 5. Starten Sie den Computer neu und drücken Sie F12, wenn das Dell Logo auf dem Bildschirm angezeigt wird. 6. Starten Sie das USB-Laufwerk über das One Time Boot Menu (einmalige Startmenü).

  • Seite 90: Aktualisieren Des Bios

    Wiederherstellungsoptionen Es wird empfohlen, ein Wiederherstellungslaufwerk für die Fehlerbehebung zu erstellen und Probleme zu beheben, die ggf. unter Windows auftreten. Dell bietet mehrere Optionen für die Wiederherstellung des Windows-Betriebssystems auf Ihrem Dell PC. Weitere Informationen finden Sie unter Dell Windows Backup Media and Recovery Options (Sicherungsmedien und Wiederherstellungsoptionen).

  • Seite 91: Reststromentladung

    Reststromentladung Info über diese Aufgabe Bei Reststrom handelt es sich um statische Elektrizität, die nach dem Ausschalten des Computers und Entfernen des Akkus auf dem Computer bleibt. Das folgende Verfahren enthält Anweisungen dazu, wie Sie eine Reststromentladung durchführen können: Schritte 1.

  • Seite 92: Wie Sie Hilfe Bekommen

    Info über diese Aufgabe Dell stellt verschiedene onlinebasierte und telefonische Support- und Serviceoptionen bereit. Da die Verfügbarkeit dieser Optionen je nach Land und Produkt variiert, stehen einige Services in Ihrer Region möglicherweise nicht zur Verfügung. So erreichen Sie den Vertrieb, den...
