Einbauen der Hauptplatine

VORSICHT:
Die Informationen in diesem Abschnitt sind nur für autorisierte Servicetechniker bestimmt.
Voraussetzungen
Wenn Sie eine Komponente austauschen, muss die vorhandene Komponente entfernt werden, bevor Sie das Installationsverfahren
durchführen.
Info über diese Aufgabe
Die folgenden Abbildungen zeigen die Anschlüsse auf der Hauptplatine.

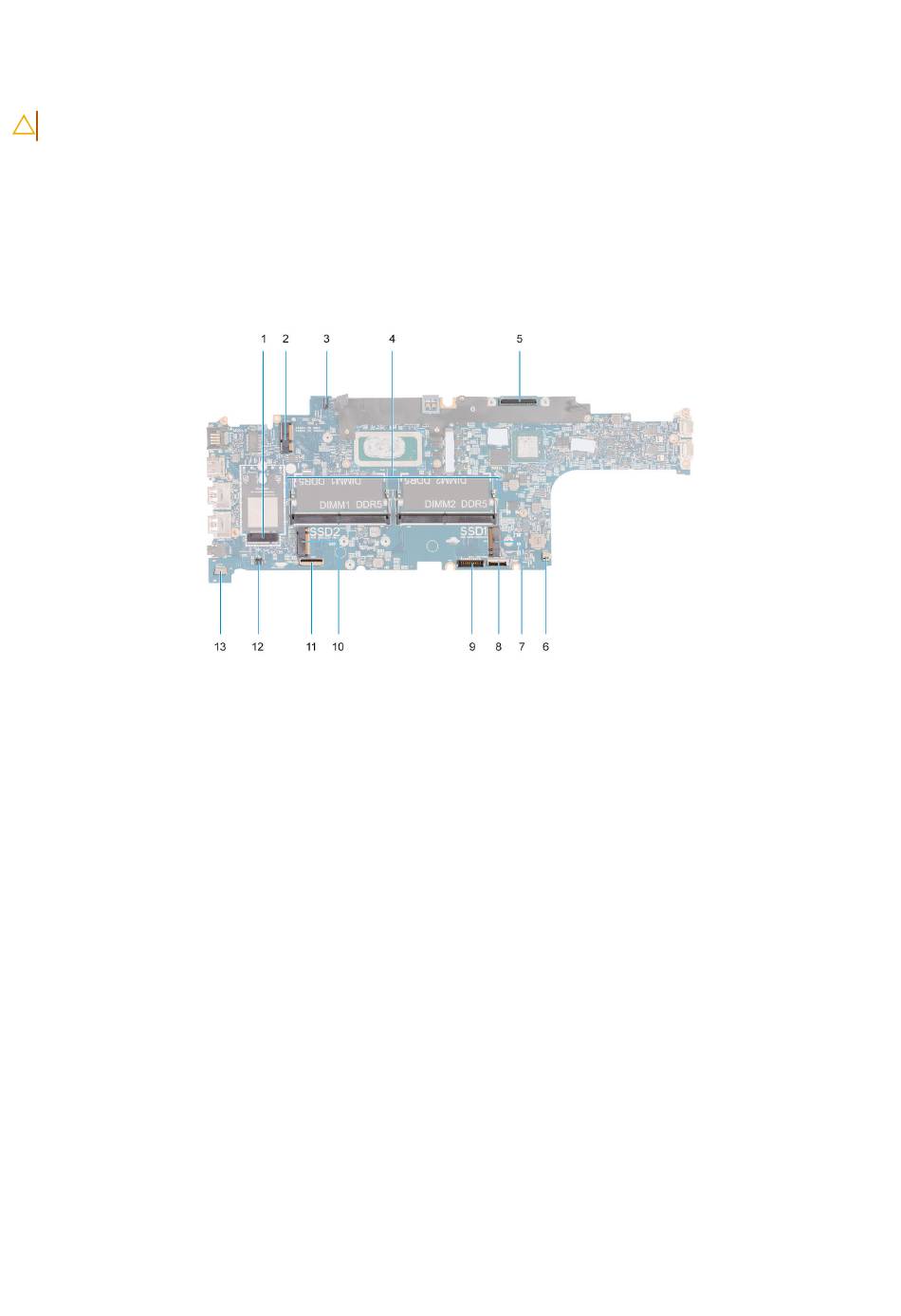

Abbildung 51. Abbildung: Hauptplatinenanschlüsse
1. Anschluss für WWAN-Karte
3. Anschluss für Kabel der Sensorplatine
5. Bildschirmkabelanschluss
7. SSD-Laufwerk Steckplatz 1
9. Anschluss für Akkukabel
11. Stecker für USH-Kabel
13. Anschluss des Lautsprecherkabels
Die nachfolgenden Abbildungen zeigen die Position der Hauptplatine und bieten eine visuelle Darstellung des Installationsverfahrens.
92
Entfernen und Installieren von vor Ort austauschbaren Einheiten (FRUs)
2. Anschluss für WLAN-Karte
4. Speichermodule
6. Anschluss für Systemlüfter
8. Touchpadkabelanschluss
10. SSD-Laufwerk Steckplatz 2
12. Anschluss des Knopfzellenbatteriekabels
