Verwandte Anleitungen für Dell P79G
Inhaltszusammenfassung für Dell P79G

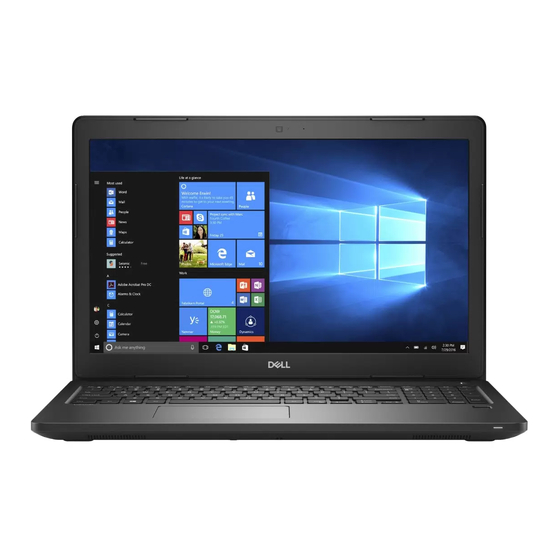

- Seite 1 Latitude 3580 Benutzerhandbuch Vorschriftenmodell: P79G Vorschriftentyp: P79G002 Juni 2021 Rev. A03...
- Seite 2 Mit WARNUNG wird auf eine potenziell gefährliche Situation hingewiesen, die zu Sachschäden, Verletzungen oder zum Tod führen kann. Copyright © 2017 Dell Inc. oder deren Tochtergesellschaften. Alle Rechte vorbehalten. Dell, EMC und andere Marken sind Marken von Dell Inc. oder deren Tochtergesellschaften. Andere Marken können Marken ihrer jeweiligen Inhaber sein.
- Seite 3 Inhaltsverzeichnis Kapitel 1: Arbeiten am Computer...................... 6 Sicherheitshinweise................................6 Ausschalten des Computers — Windows 10........................6 Ausschalten des Computers..............................7 Ausschalten des Computers — Windows 7........................7 Vor der Arbeit an Komponenten im Innern des Computers..................... 8 Nach der Arbeit an Komponenten im Inneren des Computers..................8 Kapitel 2: Entfernen und Einbauen von Komponenten.................9 Empfohlene Werkzeuge................................9 Liste der Schraubengrößen..............................
- Seite 4 Anzeige – technische Daten.............................. 26 Tastatur....................................27 Touchpad....................................27 Akku.......................................27 Netzadapter..................................28 Abmessungen und Gewicht............................... 28 Umgebungsbedingungen..............................29 Kapitel 4: Technologie und Komponenten..................30 Netzadapter..................................30 Prozessoren..................................30 Überprüfen der Prozessornutzung im Task-Manager....................30 Überprüfen der Prozessornutzung im Ressourcenmonitor..................30 Bestimmen des Prozessors bei Windows 10.......................31 Bestimmen von Prozessoren bei Windows 8.1......................
- Seite 5 Zuweisen eines System- und Setup-Kennworts......................51 Löschen oder Ändern eines vorhandenen System- und/oder Setup-Kennworts..........52 Kapitel 6: Fehlerbehebung......................53 Enhanced Pre-boot System Assessment (ePSA, Erweiterte Systemtests vor Hochfahren des Computers)..53 Ausführen der ePSA-Diagnose............................ 53 Kapitel 7: Kontaktaufnahme mit Dell....................54 Inhaltsverzeichnis...
- Seite 6 Produktdokumentationen durchführen, bzw. die elektronischen oder telefonischen Anweisungen des Service- und Supportteams befolgen. Schäden durch nicht von Dell genehmigte Wartungsversuche werden nicht durch die Garantie abgedeckt. Lesen und beachten Sie die Sicherheitshinweise, die Sie zusammen mit Ihrem Produkt erhalten haben.
- Seite 7 Schritte 1. Klicken oder tippen Sie auf das 2. Klicken oder tippen Sie auf das und klicken oder tippen Sie dann auf Herunterfahren. ANMERKUNG: Stellen Sie sicher, dass der Computer und alle angeschlossenen Geräte ausgeschaltet sind. Wenn der Computer und die angeschlossenen Geräte nicht automatisch beim Herunterfahren des Betriebssystems ausgeschaltet wurden, halten Sie den Betriebsschalter 6 Sekunden lang gedrückt.
- Seite 8 Stellen Sie nach Abschluss von Aus- und Einbauvorgängen sicher, dass Sie zuerst sämtliche externen Geräte, Karten, Kabel usw. wieder anschließen, bevor Sie den Computer einschalten. VORSICHT: Verwenden Sie ausschließlich Akkus für genau diesen Dell-Computer, um Beschädigungen des Computers zu vermeiden. Verwenden Sie keine Akkus, die für andere Dell-Computer bestimmt sind. Schritte 1.
- Seite 9 Entfernen und Einbauen von Komponenten Dieser Abschnitt bietet detaillierte Informationen über das Entfernen und Einbauen von Komponenten Ihres Computers. Empfohlene Werkzeuge Für die in diesem Dokument beschriebenen Verfahren sind folgende Werkzeuge erforderlich: ● Kreuzschlitzschraubendreher Nr. 0 ● Kreuzschlitzschraubenzieher Nr. 1 ●...
- Seite 10 Tabelle 1. Schraubenliste des Latitude 3580 (fortgesetzt) Komponente Schraubentyp Menge Abbildung E/A-Platine M2.5x5 DC-In-Port M2.5x5 Fingerabdruckleser M2x3 Touchpad M2x3 Bildschirmbaugruppe M2x3 M1.6x2 LCD-Bildschirm M1.6x2 LCD-Scharnier M1.6x2 M2.5x3 Systemplatine M2x3 Abdeckung an der Unterseite Entfernen der Bodenabdeckung Schritte 1. Folgen Sie den Anweisungen unter Vor der Arbeit an Komponenten im Inneren des Computers 2.
- Seite 11 3. Heben Sie die Bodenabdeckung vom Computer ab. Entfernen und Einbauen von Komponenten...
- Seite 12 ● Wenn sich eine Batterie aufbläht und in Ihrem Computer stecken bleibt, versuchen Sie nicht, sie zu lösen, da das Durchstechen, Biegen oder Zerdrücken einer Lithium-Ionen-Batterie gefährlich sein kann. Wenden Sie sich in einem solchen Fall an den technischen Support von Dell. Siehe https://www.dell.com/support. ● Erwerben Sie ausschließlich original Batterien von https://www.dell.com...
- Seite 13 Einsetzen des Akkus Schritte 1. Setzen Sie den Akku in den Steckplatz im Computer ein. 2. Verbinden Sie das Akkukabel mit dem Anschluss am Akku. 3. Ziehen Sie die M2,0xL3-Schrauben fest, um den Akku am Computer zu befestigen. 4. Bauen Sie folgende Komponenten ein: Bodenabdeckung 5.
- Seite 14 4. Hebeln Sie die untere Kante der Tastatur [1], und drehen Sie sie um [2]. Entfernen und Einbauen von Komponenten...
- Seite 15 5. Trennen Sie den Stecker für die Hintergrundbeleuchtung [1] und die Tastatur [2]. Entfernen und Einbauen von Komponenten...
- Seite 16 6. Entfernen Sie die Tastatur vom Computer. Entfernen und Einbauen von Komponenten...
- Seite 17 Einbauen der Tastatur Schritte 1. Schließen Sie das Tastaturkabel und das Kabel der (optionalen) Hintergrundbeleuchtung an die entsprechenden Anschlüsse im Computer an. 2. Richten Sie die Tastatur aus und drücken Sie behutsam, bis sie wieder einrastet. 3. Bauen Sie folgende Komponenten ein: Akku Bodenabdeckung 4.
- Seite 18 a. Lösen Sie die M2xL3-Schraube, mit der die WLAN-Metallhalterung an dem System befestigt ist [1]. b. Heben Sie die Metallhalterung und entfernen Sie die diese von der WLAN-Karte [2]. c. Trennen Sie die beiden WLAN-Kabel, mit denen die WLAN-Karte mit der Antenne verbunden ist [3]. d.
- Seite 19 2. Entfernen Sie folgende Komponenten: Bodenabdeckung Akku 3. So entfernen Sie die WWAN-Karte: a. Entfernen Sie die M2xL3-Schraube, mit der die WWAN-Karte an der Systemplatine befestigt ist [1] und heben und ziehen Sie die WWAN-Karte dann aus ihrem Steckplatz [2]. Einbauen der WWAN-Karte Schritte 1.
- Seite 20 Akku 3. So entfernen Sie das Speicher-Modul: a. Hebeln Sie die Riegel des Speichermoduls ab [1]. b. Heben Sie das Speichermodul an und entfernen Sie es von der Systemplatine [2]. Einsetzen des Speichermoduls Schritte 1. Setzen Sie das Speichermodul in den entsprechenden Anschluss auf der Systemplatine ein. 2.
- Seite 21 a. Trennen Sie das HDD-Kabel von der Systemplatine [1]. b. Entfernen Sie die M2xL3-Schrauben, mit denen das HDD an der Handballenstütze befestigt ist [2]. c. Heben Sie das HDD aus dem Computer [3]. 4. Trennen Sie den HDD-Kabel-Interposer. 5. Lösen Sie die M3XL3-Schrauben, um die Metallhalterung von dem HDD [1] zu trennen. Entfernen und Einbauen von Komponenten...
- Seite 22 Einbauen des Festplattenlaufwerks (HDD) Schritte 1. Ziehen Sie die M3xL3-Schrauben fest, um die Metallhalterung am Computer zu befestigen. 2. Schließen Sie den HDD-Kabel-Interposer an. 3. Setzen Sie die HDD-Karte in den entsprechenden Anschluss am Computer ein. 4. Ziehen Sie die M2xL3-Schrauben fest, um die HDD am Computer zu befestigen. 5.
- Seite 23 Technische Daten ANMERKUNG: Die angebotenen Konfigurationen können je nach Region variieren. Weitere Informationen zur Konfiguration Ihres Computers: ● Windows 10: Klicken oder tippen Sie auf Start > Settings > System > About. System Funktion Technische Daten Chipsatz Intel Skylake und Kabylake (integriert mit Prozessor) DRAM-Busbreite 64 Bit Flash-EPROM...
- Seite 24 ● 2,5-Zoll-HDD, 500 GB, 7200 1/min (7 mm) ● 2,5-Zoll-HDD, 1 TB, 5400 1/min (7 mm) ● 2,5-Zoll 500 GB, Hybrid 8 GB (7 mm) ● 32 GB Cache (in WWAN-Steckplatz) ● Dell Fast Response Free Fall Sensor und HDD-Isolation (Standardfunktion) Audio Funktion Technische Daten...
- Seite 25 Video Tabelle 3. Tabelle mit Video-Daten Funktion Technische Daten Auf Systemplatine integriert, hardwarebeschleunigt Controller UMA : ● Sky Lake: Intel HD-Grafikkarte 520 ● Kaby Lake: Intel HD-Grafikkarte 610\620 Separat: ● AMD Radeon R5 M430 Unterstützung für externe Anzeigen VGA, HDMI 1.4 Kamera ANMERKUNG: Es gibt zwei Kameraoptionen –...
- Seite 26 Funktionen Technische Daten ● Intel Dual-Band Wireless-AC 8265 Wireless-Karte (Wi-Fi + Bluetooth 4.2) (2x2) (bei Windows- Betriebssystemen auf Bluetooth 4.1 beschränkt) Mobile ● Qualcomm Snapdragon X7 LTE-A (DW5811e) für AT&T, Verizon und Sprint USA (nicht verfügbar mit Skylake- Breitbandoptionen CPUs oder Kabylake-CEL-CPU) ●...
- Seite 27 Tabelle 4. Anzeige – technische Daten (fortgesetzt) Funktion 15,6-Zoll-HD-Display ohne 15,6-Zoll-FHD-Display ohne 15,6-Zoll-HD-Display ohne Touchfunktion Touchfunktion Touchfunktion Stromverbrauch (max.) HD 4,0 W FHD 3,7 W HD 4,0 W Tastatur Funktion Technische Daten Anzahl der Tasten ● USA: 80 Tasten ● Großbritannien: 81 Tasten ●...
- Seite 28 Tabelle 6. 56 Wh (4 Zellen), prismatisch, ExpressCharge (fortgesetzt) Funktion Technische Daten Gewicht 250,00 g Höhe 5,9mm (0,232 Zoll) Spannung 15.2VDC Betrieb Laden: 0 °C bis 50 °C (32 °F bis 122 °F) Entladen: 0 °C bis 70 °C (32 °F bis 158 °F) Nicht in Betrieb –20 °C bis 65 °C (–4 °F bis 149 °F) Knopfzellenbatterie...
- Seite 29 Umgebungsbedingungen Temperatur Technische Daten Betrieb 0 °C bis 35 °C (32 °F bis 95 °F) Bei Lagerung -40 °C bis 65°C (-40 °F bis 149°F) Relative Technische Daten Luftfeuchtigke it (maximal) Betrieb 10 % bis 90 % (nicht kondensierend) Bei Lagerung 5 % bis 95 % (nicht kondensierend) Höhe über NN Technische Daten...
- Seite 30 Technologie und Komponenten Dieses Kapitel erläutert die in dem System verfügbare Technologie und Komponenten. Netzadapter Im Lieferumfang dieses Laptops ist ein 65-Watt- oder 65-Watt-E5-Netzadapter enthalten. WARNUNG: Ziehen Sie beim Trennen des Netzadapterkabels vom Laptop am Kabelstecker, und nicht am Kabel selbst, und ziehen Sie diesen fest, aber nicht ruckartig ab, damit das Kabel nicht beschädigt wird.
- Seite 31 Bestimmen des Prozessors bei Windows 10 Schritte 1. Tippen Sie auf Web und Windows durchsuchen. 2. Geben Sie Geräte-Manager ein. Das Fenster Geräte-Manager wird angezeigt. 3. Erweitern Sie Prozessoren. Bestimmen von Prozessoren bei Windows 8.1 Schritte 1. Tippen Sie auf Web und Windows durchsuchen. 2.
- Seite 32 Intel HD-Grafikkarte Im Lieferumfang dieses Computers sind die folgenden HD-Grafikkartenchipsätze enthalten: 1. Intel Corei3-6606U Intel HD-Grafikkarte 520 2. Intel Celeron 3865U Intel HD-Grafikkarte 610 3. Intel Pentium 4415U Intel HD-Grafikkarte 610 4. Intel Core i5-7200U Intel HD-Grafikkarte 620 Anzeigeoptionen Bestimmen des Bildschirmadapters (Windows 7 und Windows 10) Schritte 1.
- Seite 33 Einstellen der Helligkeit bei Windows 7 Info über diese Aufgabe So aktivieren oder deaktivieren Sie die automatische Anpassung der Bildschirmhelligkeit: Schritte 1. Klicken Sie auf Start → Systemsteuerung → Bildschirm. 2. Verwenden Sie den Schieberegler Bildschirmhelligkeit anpassen zum Aktivieren oder Deaktivieren der automatischen Helligkeitsanpassung.
- Seite 34 Abbildung 1. Kerbenunterschied Höhere Stärke DDR4-Module sind etwas dicker als DDR3, sodass mehr Signalebenen möglich sind. Abbildung 2. Stärkenunterschied Gebogene Kante DDR4-Module haben eine gebogene Kante zur Unterstützung beim Einsetzen und zur Verringerung der Beanspruchung der PCB während der Arbeitsspeicherinstallation. Abbildung 3.
- Seite 35 Schritte 1. Schalten Sie das System ein oder starten Sie es neu. 2. Führen Sie eine der folgenden Aktionen durch, nachdem das Dell Logo angezeigt wird: ● Mit Tastatur: Drücken Sie F12. Das Preboot System Assessment (PSA) wird auf Ihrem System gestartet.
- Seite 36 1. Schalten Sie das System ein oder starten Sie es neu. 2. Wenn das Dell-Logo angezeigt wird, führen Sie eine der folgenden Aktionen durch, um das BIOS-Setup-Programm aufzurufen: ● Mit Tastatur - Tippen Sie auf F2, bis die Meldung „Aufrufen des BIOS-Setup“ angezeigt wird. Um das Systemstart-Menü...
- Seite 37 Nachfrage nach größerer Bandbreiten gestiegen. Der USB 3.0/USB 3.1 Gen 1 hat endlich die Antwort auf die Anforderungen der Verbraucher. Er ist theoretisch 10 mal schneller als sein Vorgänger. Eine Übersicht der USB 3.1 Gen 1-Funktionen: ● Höhere Übertragungsraten (bis zu 5 Gbit/s) ●...
- Seite 38 Beschränkungen auf, 5 Gbit/s ist mehr als vielversprechend. Mit der versprochenen Geschwindigkeit von 4,8 Gbit/s wird der Standard für Produkte interessant, die zuvor kein USB-Territorium waren, beispielsweise für externe RAID-Speichersysteme. Im Folgenden sind einige der verfügbaren SuperSpeed USB 3.0/USB 3.1 Gen 1-Produkte aufgeführt: ●...
- Seite 39 ● 4 K-Support - Ermöglicht Video-Auflösungen weit über 1080p und unterstützt somit Bildschirme der nächsten Generation, welche den Digital Cinema-Systemen gleichkommen, die in vielen kommerziellen Kinos verwendet werden ● HDMI-Mikro-Anschluss - Ein neuer, kleinerer Anschluss für Telefone und andere tragbare Geräte, der Video-Auflösungen bis zu 1080p unterstützt ●...
- Seite 40 3. Wenn die Kamera-App in der Apps-Liste nicht verfügbar ist, suchen Sie danach. Technologie und Komponenten...
- Seite 41 Mit der Startreihenfolge können Sie die vom System-Setup festgelegte Reihenfolge der Startgeräte umgehen und direkt von einem bestimmten Gerät (z. B. optisches Laufwerk oder Festplatte) starten. Während des Einschalt-Selbsttests (POST, Power-on Self Test), wenn das Dell Logo angezeigt wird, können Sie: Sie können: ● Das System-Setup mit der F2-Taste aufrufen ●...
- Seite 42 Desktop angezeigt wird. Fahren Sie dann den Computer herunter und versuchen Sie es erneut. ANMERKUNG: Nach Anzeige des Dell-Logos können Sie auch die Taste F12 drücken und dann das BIOS-Setup auswählen. Optionen des Bildschirms „General“ (Allgemein) In diesem Abschnitt werden die primären Hardwarefunktionen des Computers aufgelistet.
- Seite 43 Option Beschreibung UEFI boot path ● Always, Except Internal HDD (Immer, außer interne Festplatte) (Standardeinstellung) security ● Always (Immer) ● Never Open Date/Time Ermöglicht das Ändern von Datum und Uhrzeit. Optionen des Bildschirms „System Configuration“ (Systemkonfiguration) Option Beschreibung Integrated NIC Steuert den integrierten LAN-Controller.
- Seite 44 Option Beschreibung ● Secure Digital (SD) Boot – aktiviert Bildschirm Optionen Option Beschreibung LCD Brightness Ermöglicht das Einstellen der Bildschirmhelligkeit je nach Energiequelle – „On Battery“ (Akkubetrieb) und „On AC“ (Betrieb am Stromnetz). Die LCD-Helligkeit ist unabhängig von Akku und Netzadapter. Sie kann mithilfe des Schiebereglers eingestellt werden.
- Seite 45 Option Beschreibung Option „Allow Wireless Switch Changes“ (Änderungen des Wireless-Switch zulassen) ist nicht standardmäßig ausgewählt. UEFI Capsule Ermöglicht Ihnen das Aktivieren und Deaktivieren. Diese Option steuert, ob das System BIOS-Aktualisierungen Firmware Updates über UEFI Capsule-Aktualisierungspakete zulässt. Die Optionen sind: ● Enable UEFI Capsule Firmware (UEFI-Capsule-Firmware aktivieren) – standardmäßig aktiviert TPM 2.0 Security Ermöglicht das Aktivieren des TPM (Trusted Platform Module, vertrauenswürdiges Plattformmodul) während des POST.
- Seite 46 Option Beschreibung ● Save to File (In Datei speichern) – Speichert den Schlüssel in einer vom Benutzer ausgewählten Datei. ● Replace from File (Aus Datei ersetzen) – Ersetzt den aktuellen Schlüssel durch einen Schlüssel aus einer vom Benutzer ausgewählten Datei. ●...
- Seite 47 Configuration ● Standard (Standard) – Lädt den Akku mit einer Standardrate vollständig auf. ● ExpressCharge (Schnelllademodus) – Der Akku wird innerhalb eines kurzen Zeitraums mit der Dell Technologie zum schnellen Aufladen geladen. Diese Option ist standardmäßig aktiviert. ● Primarily AC use (Primäre Wechselstromverwendung).
- Seite 48 Option Beschreibung Standardeinstellung: Enable Adapter Warnings (Netzteilwarnungen aktivieren) Fn Key Emulation Ermöglicht die Verwendung der Rollen-Taste auf einer externen PS/2-Tastatur, ebenso wie Sie die Taste <Fn> auf der internen Tastatur des Computers verwenden. ● Enabled (Aktiviert) – standardmäßig aktiviert Fn Lock Options Ermöglicht Ihnen, mit der Tastenkombination Fn+Esc bei den Tasten F1-F12 zwischen den standarmäßigen und sekundären Funktionen zu wechseln.
- Seite 49 BIOS-Aktualisierung wieder aktiviert werden. Schritte 1. Den Computer neu starten. 2. Rufen Sie die Website Dell.com/support auf. ● Geben Sie die Service Tag (Service-Tag-Nummer) oder den Express Service Code (Express-Servicecode) ein und klicken Sie auf Submit (Absenden). Optionen des System-Setup...
- Seite 50 2. Kopieren Sie die Datei, z. B. O9010A12.EXE, auf das startfähige USB-Flashlaufwerk. 3. Schließen Sie das USB-Flashlaufwerk an das System an, das eine BIOS-Aktualisierung erfordert. 4. Starten Sie das System neu und drücken Sie F12, wenn der Dell-Begrüßungsbildschirm mit dem Menü zum einmaligen Ändern der Startreihenfolge angezeigt wird.
- Seite 51 Abbildung 4. Bildschirm „DOS-BIOS-Aktualisierung“ System- und Setup-Kennwort Sie können ein Systemkennwort und ein Setup-Kennwort zum Schutz Ihres Computers erstellen. Kennworttyp Beschreibung System password Dies ist das Kennwort, das Sie zur Anmeldung beim System eingeben müssen. (Systemkennwort Setup password Dies ist das Kennwort, das Sie für den Zugriff auf und Änderungen an den BIOS-Einstellungen des Computers (Setup-Kennwort) eingeben müssen.
- Seite 52 ● Das Kennwort darf die Zahlen 0 bis 9 enthalten. ● Lediglich Kleinbuchstaben sind zulässig, Großbuchstaben sind nicht zulässig. ● Die folgenden Sonderzeichen sind zulässig: Leerzeichen, (”), (+), (,), (-), (.), (/), (;), ([), (\), (]), (`). 3. Geben Sie das Systemkennwort ein, das Sie zuvor im Feld Neues Kennwort bestätigen eingegeben haben, und klicken Sie auf OK. 4.
- Seite 53 Schritte 1. Schalten Sie den Computer ein. 2. Wenn der Computer startet, drücken Sie die F12-Taste, sobald das Dell-Logo angezeigt wird. 3. Wählen Sie auf dem Startmenü-Bildschirm die Option Diagnostics (Diagnose). Das Fenster Enhanced Pre-boot System Assessment (Erweiterter Systemtest vor Hochfahren des Computers) wird angezeigt.
- Seite 54 Info über diese Aufgabe Dell stellt verschiedene onlinebasierte und telefonische Support- und Serviceoptionen bereit. Da die Verfügbarkeit dieser Optionen je nach Land und Produkt variiert, stehen einige Services in Ihrer Region möglicherweise nicht zur Verfügung. So erreichen Sie den Vertrieb, den...
