2. Installieren Sie die hintere
3. Bauen Sie die Wireless-Karte
4. Bauen Sie das M.2-2230-Solid-State-Laufwerk
5. Bauen Sie die Batterie
6. Bringen Sie die Bodenabdeckung
7. Befolgen Sie die Anweisungen unter

E/A-Platine

Entfernen der E/A-Platine

Voraussetzungen
1. Befolgen Sie die Anweisungen unter
2. Entfernen Sie die Bodenabdeckung.
3. Entfernen Sie die Batterie.
4. Entfernen Sie die Wireless-Karte.
5. Entfernen Sie das M.2-2230-Solid-State-Laufwerk
6. Entfernen Sie die hintere
7. Befolgen Sie Schritt 1 bis Schritt 16 des Verfahrens unter
ANMERKUNG: Die Systemplatine kann zusammen mit dem Kühlkörper installiert und entfernt werden. Dies vereinfacht das
Entfernen und Installieren und verhindert außerdem, dass die thermische Verbindung zwischen der Hauptplatine und dem
Kühlkörper unterbrochen wird.
Info über diese Aufgabe

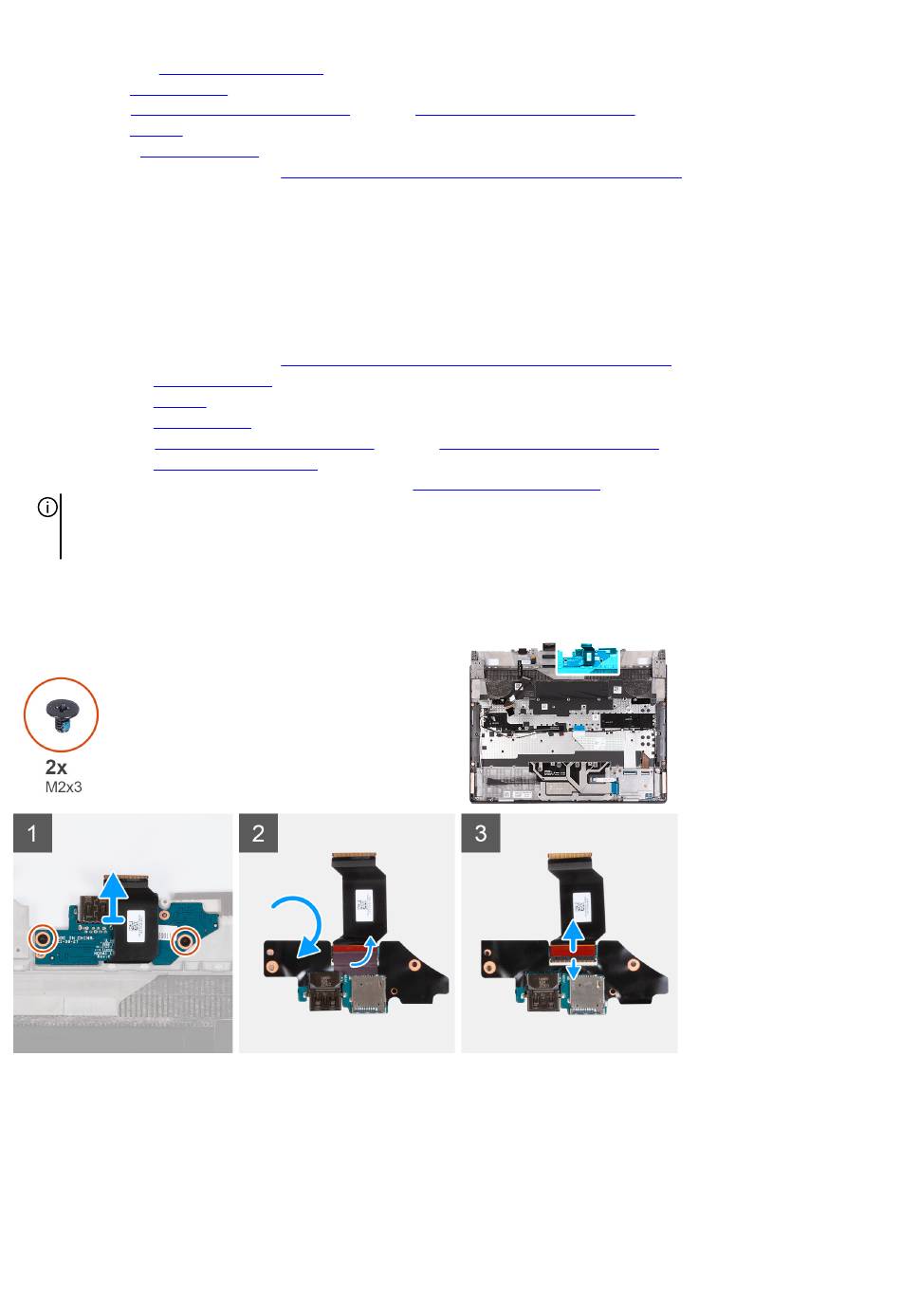

Die folgenden Abbildungen zeigen die Position der I/O-Platine und stellen das Verfahren zum Entfernen bildlich dar.
Schritte
1. Entfernen Sie die zwei Schrauben (M2x3), mit denen die E/A-Platine an der Handballenstützen- und Tastaturbaugruppe
befestigt ist.
2. Heben Sie die E/A-Platine von der Handballenstützen-Tastatur-Baugruppe.
3. Drehen Sie die E/A-Platine um.
4. Entfernen Sie das Klebeband, mit dem das Kabel der E/A-Platine an der E/A-Platine befestigt ist.
5. Öffnen Sie die Verriegelung und trennen Sie das Kabel der E/A-Platine von der E/A-Platine.
58 Entfernen und Einbauen von Komponenten
E/A-Abdeckung.
ein.
bzw. das
ein.
an.
Nach der Arbeit an Komponenten im Inneren des
Vor der Arbeit an Komponenten im Inneren des
E/A-Abdeckung.
M.2-2280-Solid-State-Laufwerk
bzw. das M.2-2280-Solid-State-Laufwerk
Entfernen der Systemplatine.
ein (je nach Modell).
Computers.
Computers.
(je nach Modell).
