CYBEX VR1 Multi Press Bedienungs- Und Wartungsanleitung Seite 28

Kabeljustierung
An den Cybex Krafttrainingsgeräten sind für die Kabelspannung drei Arten der Justierung nötig:
1. Justierung der Spannungsstellmutter:
Hierzu muss die Stellmutter und die Gegenmutter der
Kabelendnocke zuerst justiert werden.
Das andere Ende des Kabels bedarf normalerweise
einer Justierung der Spannhülse. (Abb. 6 und 7)
2. Justierung des Kabelendlagers:
Hierzu muss die Inbusschraube, die das Kabelendlager
zum Gerät hin sichert, zuerst justiert werden.
Das andere Ende des Kabels bedarf normalerweise
einer Justierung der Spannhülse. (Abb. 7 und 8)
3. Justierung der Spannhülse :
Diese Justierung wird durch die Spannhülse und eine
Serie Löcher in der Deckplattenbuchse vorgenommen.
(Abb. 8)
Maintenance
Page 5-6
Cybex VR1 13240 Multi/Press Owner's Manual
Gegen-
mutter

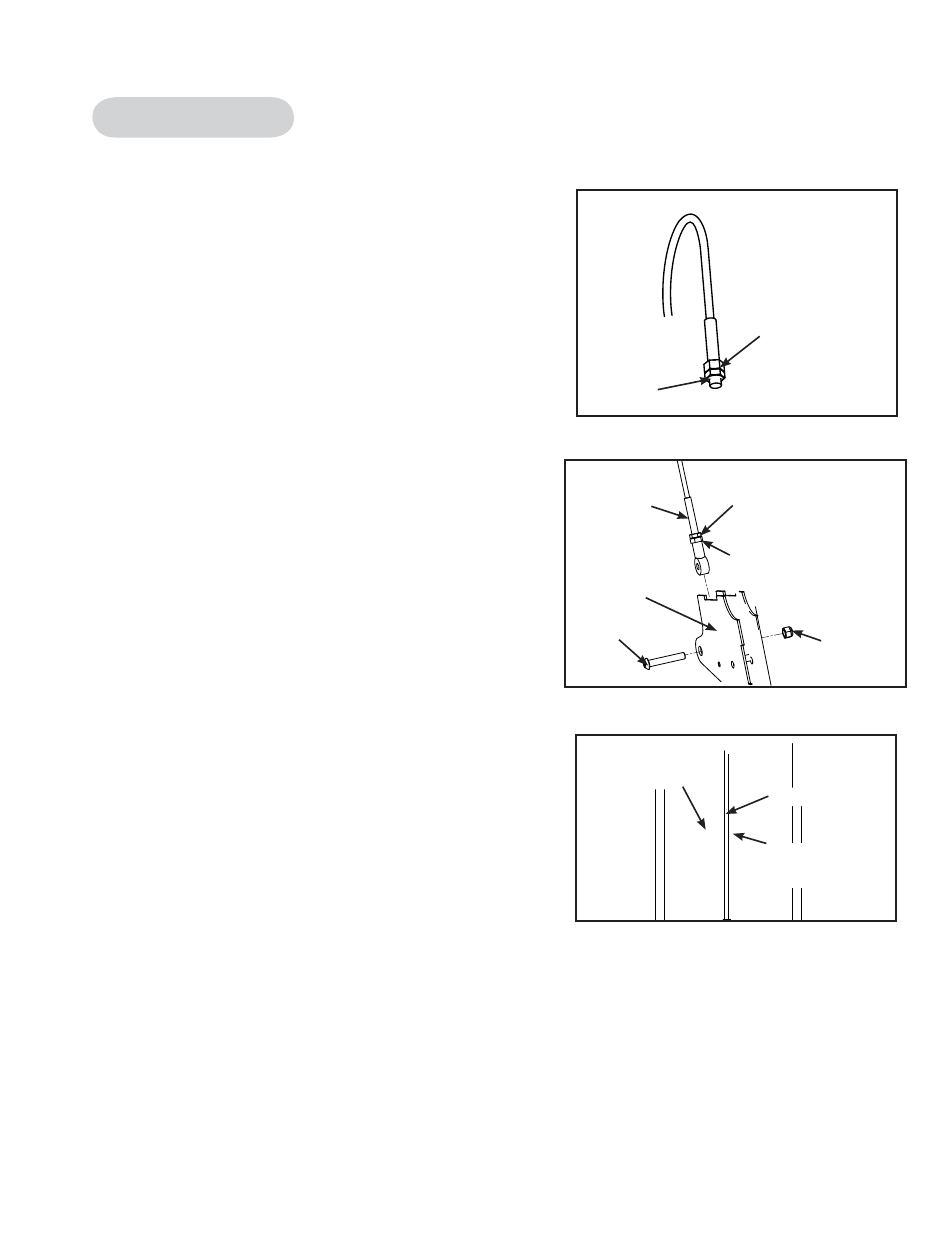

Abb. 6
Kabelende
Gegenmutter
Kabelendlager
Rahmen
Inbusschraube
Abb. 7
Spann-
hülse
Abb. 8
Spannungs-
stellmutter
Nylon-
Feststell-
mutter
Kabelende
Deckplatten-
buchse
