5.
Kennzeichnen Sie, um den einwandfreien
Wiedereinbau der Bauteile sicherzustellen, die Lage
der Endabdeckung am Aeratorrahmen
(Bild 34).
6.
Entfernen Sie die acht Innensechskantschrauben
und Scheiben, mit denen die Endabdeckung und
das Lagergehäuse am Aeratorrahmen befestigt sind.

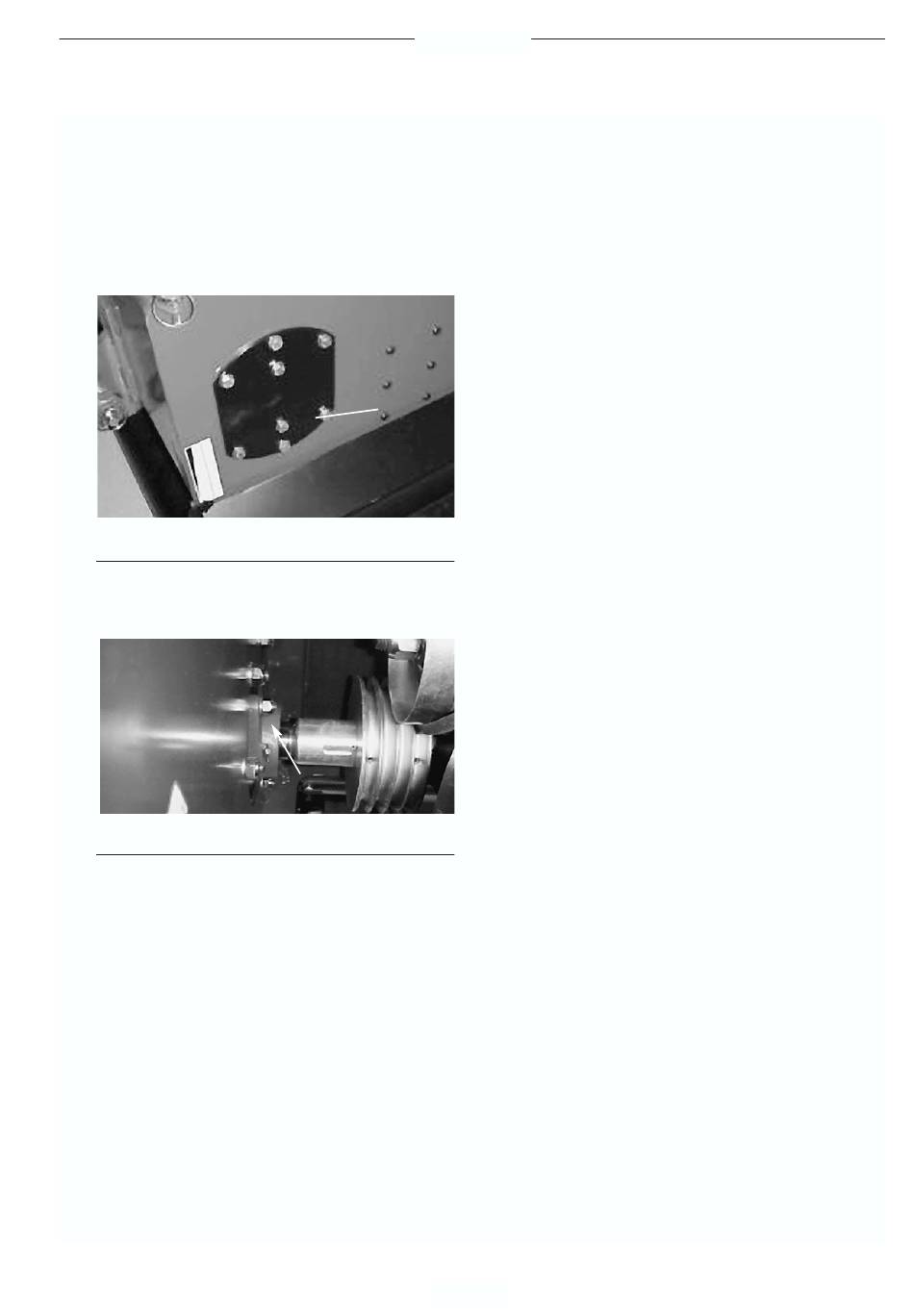

Bild 34
1. Endabdeckung
7.
Lockern Sie die Maschinenschrauben der Lager
(Bild 35).
Bild 35
1. Lager
8.
Entfernen Sie die Endabdeckung und das Lager.
Anmerkung: Entfernen Sie nur die Abdeckung, die
für den Zugang zum entfernenden Treibriemen
entfernt werden muss, d.h.
linke Abdeckung – linke Treibriemen
rechte Abdeckung – rechte Riemen
9.
Ziehen Sie die Riemen von den Riemenscheiben ab.
10. Entfernen Sie die Treibriemen vom Aerator, indem
Sie die Riemen über die Antriebswelle, durch die
Löcher in den mittleren Rahmenplatten, über die
Lager und durch die Öffnung am Ende des
Rahmens ziehen.
WICHTIG: Tauschen Sie beim Riemenwechsel
immer beide Riemen auf der Riemenscheibe aus.
Wartung
1
1
– 27 –
11. Verlegen Sie die neuen Riemen über die
Antriebswelle und auf die Riemenscheiben.
12. Montieren Sie die Endabdeckung auf der
Antriebswelle. Befestigen Sie die Endabdeckung
mit den vorher entfernten Innensechskantschrauben
und Scheiben locker an der am Rahmen
gekennzeichneten Stelle.
13. Montieren Sie die Oberseite des Zinkenarms mit
einer Schraube, Sicherungsscheibe und Scheibe an
der Riemenscheibe (rechts- und linksgängige
Gewinde).
14. Montieren Sie die Unterseite des Zinkenarms mit
den vorher entfernten Befestigungsteilen an den
Unterlenkern oder dem Rotalink-Arm.
15. Spannen Sie den Treibriemen. Siehe Spannen der
Treibriemen.
Anmerkung: Die an den Unterlenkern der ProCore
660 und 880 Aeratoren eingesetzten Lager (schwere
Belastung, versiegelt) können gleichermaßen als
Ersatzlager an den Unterlenkern des ProCore 440
(Bild 33) benutzt werden. Verzichten Sie, wenn Sie
die breiteren Lager für eine starke Beanspruchung
verwenden, auf die normalerweise bei den
schmäleren Lagern eingesetzten
Scheiben/Distanzstücke.
Einlagerung
Wir empfehlen, am Ende der Aeratiersaison oder wenn
der Aerator längere Zeit nicht benutzt werden soll, die
folgenden Verhütungsmaßnahmen zu treffen.
1.
Entfernen Sie alle Schmutz- und Fettrückstände, die
sich eventuell am Aerator oder an irgendwelchen
beweglichen Teilen angesammelt haben.
2.
Entfernen Sie die Zinken und reinigen die
Hohlzinken. Ölen Sie die Zinken ein, um einem
Verrosten während der Einlagerung vorzubeugen.
3.
Öffnen Sie die Haube und reinigen die Innenseite
der Maschine.
4.
Fetten Sie alle Schmiernippel ein.
5.
Lagern Sie die Maschine mit Walze und Laufrolle
auf einer festen, trockenen Oberfläche oder einem
Brett ein und blockieren die Walze.
6.
Entfernen Sie die Zapfwelle und lagern diese
