1. Versandpalette
2. Laufrolle/Sicherheitsständer
2.
Heben Sie den Aerator von der Palette.
3.
Entfernen Sie die Palette.
4.
Montieren Sie das Laufrollenrad mit der vorher
entfernten Schraube und der Mutter an der hinteren
Laufrolle/dem Sicherheitsständerrohr (Bild 8).
1. Laufrollenrad
2. Laufrolle/Sicherheitsständer
5.
Die hintere Laufrolle/der Sicherheitsständer hat
zwei Stellungen:
•
zusammengeklappt zum Einlagern des
Aerators.
•
ausgefahren zur Wartung des Aerators.
6.
Sichern Sie die Laufrolle/den Sicherheitsständer
mit dem Stift in der gewünschten Stellung ab.
Ziehen Sie das Feststellrad an der Laufrolle fest.
7.
Senken Sie den Aerator langsam auf den Boden ab.
ANMERKUNG: Zum Wegstellen der Laufrolle/des
Sicherheitsständers, wenn diese(r) nicht benötigt wird:
Einrichtungsanleitung

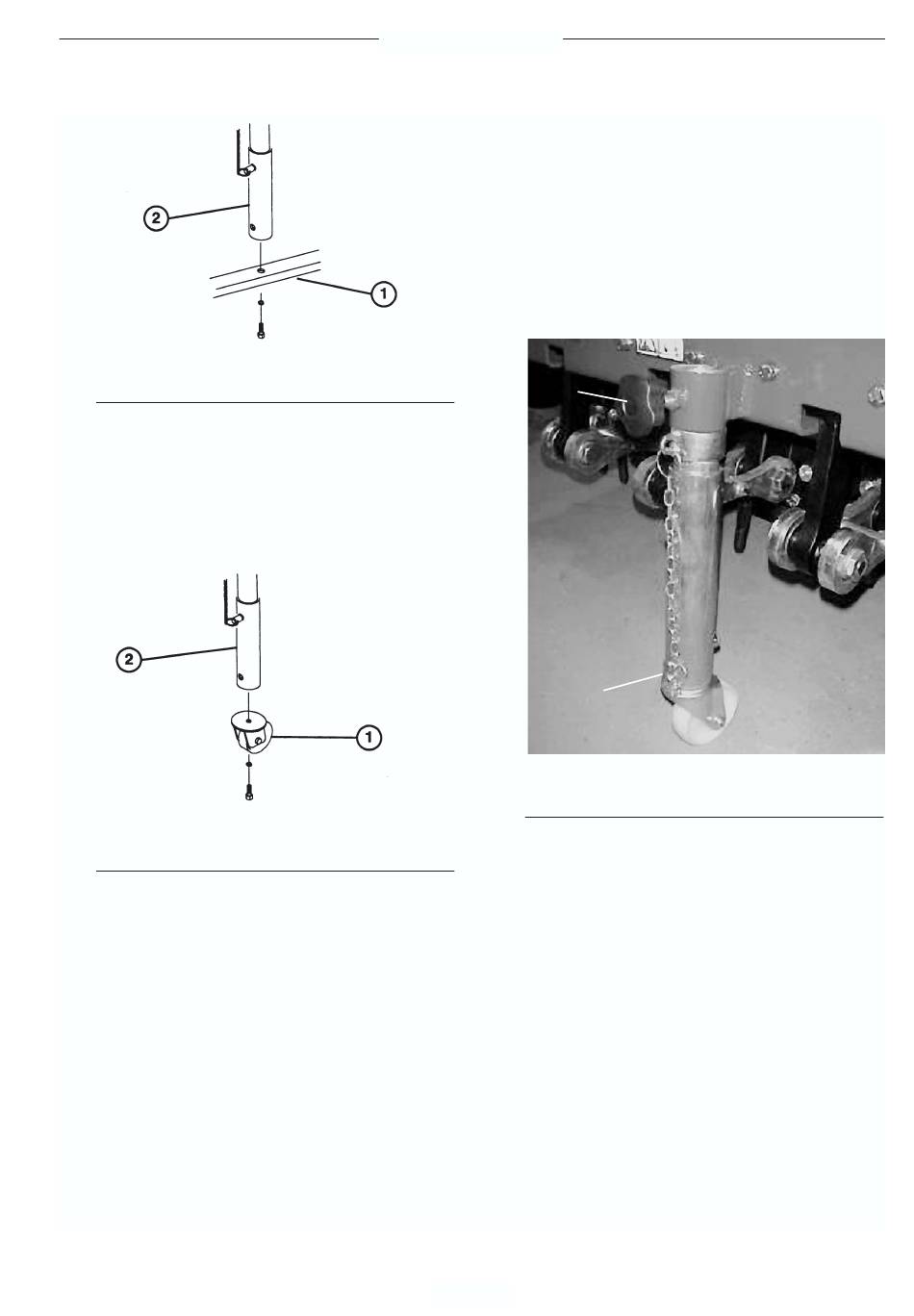

Bild 7
Bild 8
A.
Entfernen Sie das Rad, klappen die Rohre
zusammen und sichern diese mit dem Stift ab.
Lagern Sie die Teile zwischen den zentralen Platten
des Aerators unter der Haube ein. Ziehen Sie das
Feststellrad an der Laufrolle fest.
B.
Lagern Sie die komplette Baugruppe umgestülpt im
Aufnahmeprofilteil ein. Ziehen Sie das Feststellrad
an der Laufrolle fest.
2
1
1. Stift
2. Feststellrad – Laufrolle
Einstellen der Schwenklenker
Stellen Sie die Schwenklenker an den unteren Zugarmen
der Dreipunktanbauvorrichtung so ein, dass diese
höchstens 25 mm zur Seite schwenken können.
1.
Stellen Sie die Unterlenker so ein, dass sie die
Befestigungsplatten des Aerators berühren. Dadurch
reduziert sich die Beanspruchung der Stifte. Setzen
Sie, wenn die Zugmaschine mit Schwenkketten
anstelle von -stangen ausgerüstet ist, zwischen dem
Unterlenker und dem Klappstecker Scheiben ein,
um die Belastung der Hubstifte zu reduzieren.
– 12 –
oder
Bild 9
