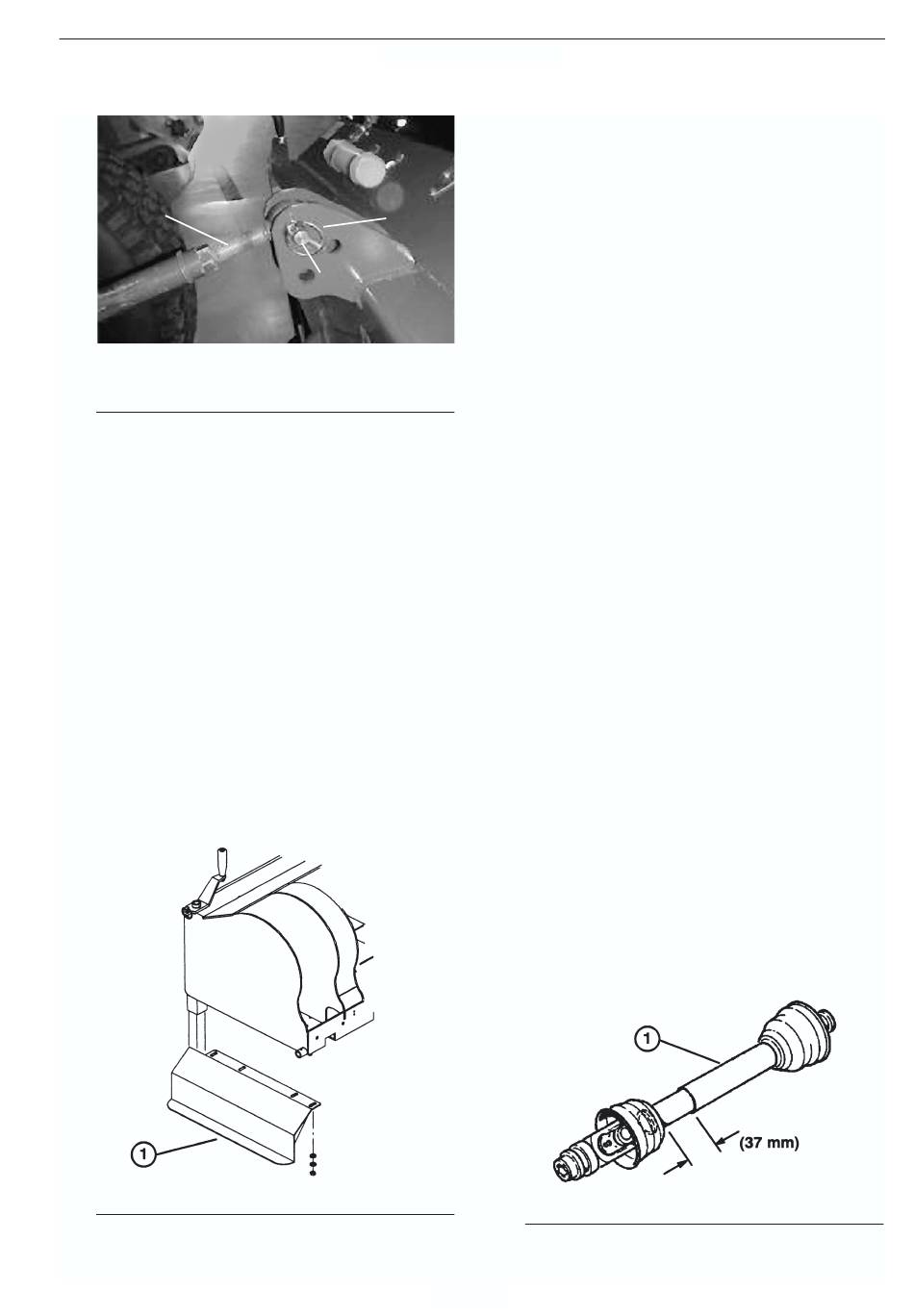

1. Oberlenker
2. Steckstift
3. Klappstecker
2.
Drehen Sie die Einstellverbindung zum Festziehen
des Lenkers. Ziehen Sie, um die Rückseite des
Aerators vom Boden abzuheben, diese Verbindung
nicht zu fest.
3.
Ziehen Sie die Sicherungsmutter fest, um den
Oberlenker in seiner Stellung zu arretieren.
Einbau der seitlichen
Schutzvorrichtungen
1.
Entfernen Sie die (4) Muttern, Sicherungsscheiben
und Scheiben, die locker an den unteren Enden des
Aeratorrahmens befestigt sind.
2.
Richten Sie die zutreffende seitliche Schutz-
vorrichtung (links oder rechts) auf den
Befestigungsbolzen aus (Bild 4).
1. Seitliche Schutzvorrichtung (links)
Einrichtungsanleitung
3
2
Bild 3
Bild 4
3.
Befestigen Sie jedes Seitenteil mit den vorher
entfernten Scheiben und Muttern auf den
Befestigungsbolzen.
Einstellen der Zapfwellenlänge
WICHTIG: Die Maschine wird mit einer langen
Zapfwelle ausgeliefert, um den großen Unterschieden
zwischen Zapfwellen verschiedener Zugmaschinen
und Dreipunktanbauvorrichtungen gerecht werden
zu können. Für einige Zugmaschinen ist diese Welle
zu lang und muss auf die korrekte Länge zuge-
schnitten werden, sonst kann es zu Getriebeschäden
kommen.
1.
Senken Sie, wenn der Aerator vertikal oder etwas
nach vorne geneigt ist, den Aerator ab, bis sich die
Getriebewelle ungefähr auf der gleichen Höhe wie
die Zapfwelle der Zugmaschine befindet. Hierbei
handelt es sich um die kürzeste Entfernung
zwischen beiden Wellen.
2.
Messen Sie die Entfernung von der Keilwelle der
Zapfwelle der Zugmaschine bis zur Keilwelle der
Getriebewelle des Aerators. Zeichnen Sie diese
Entfernung auf.
3.
Schieben Sie die Zapfwelle ganz zusammen und
messen die Entfernung zwischen den Sperr-
rastenkränzen. Zeichnen Sie diese Entfernung auf.
4.
Bei der geringsten Länge müssen die beiden
Hälften der Zapfwelle mindestens 37 mm
zusätzlichen Zusammenklappraum aufweisen.
Wenn die Entfernung in Schritt 2 nicht mindestens
37 mm größer als die Abmessung in Schritt 3 ist, ist
die Zapfwelle zu lang; machen Sie mit Schritt 5
weiter. Machen Sie mit Schritt 10 weiter, wenn ein
ausreichender Abstand besteht, um ein Zusammen-
klappen der ZWA zu ermöglichen.
1. Zapfwelle
– 10 –
Bild 5
