2
19
2
5

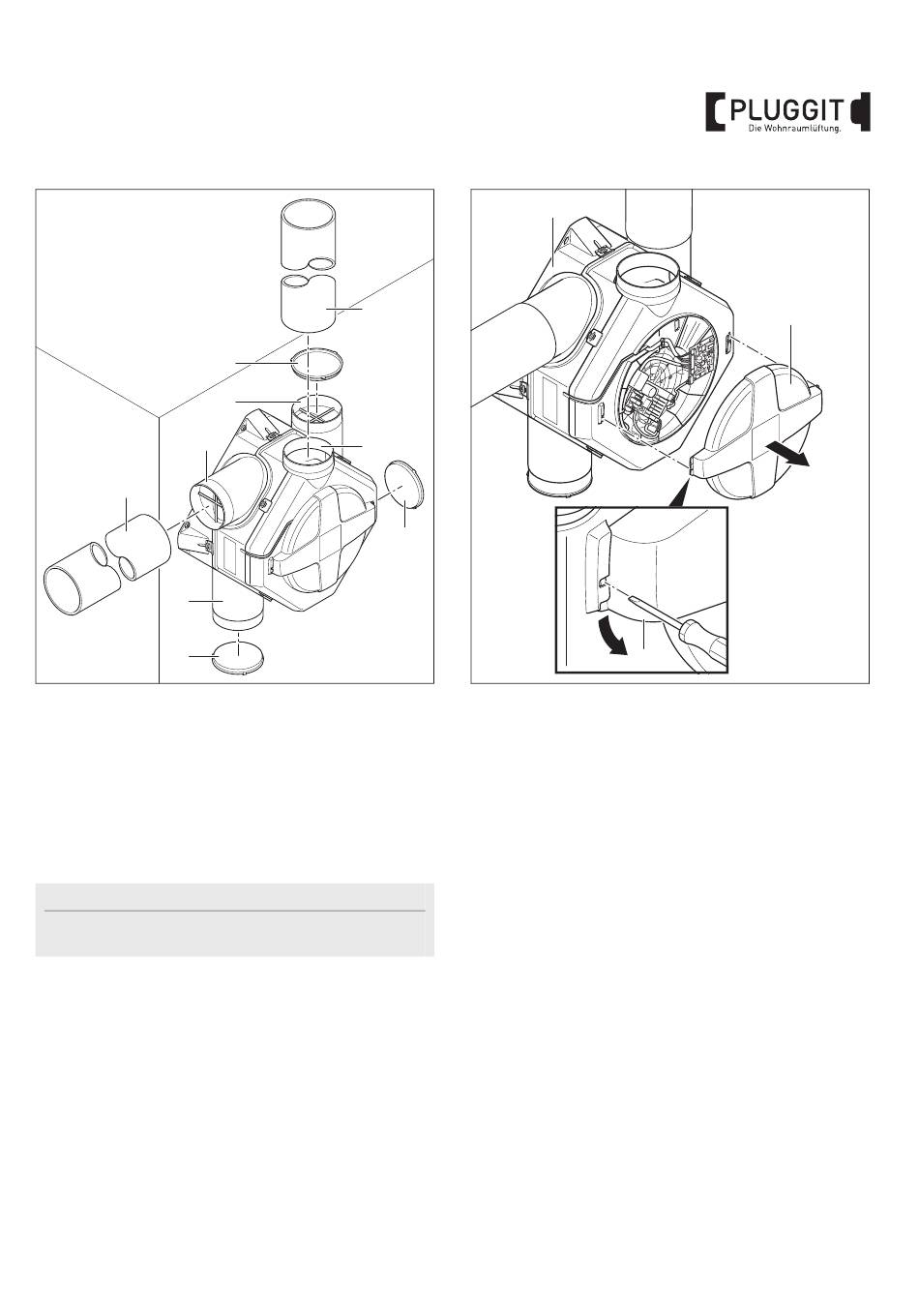

4. Je nach den baulichen Gegebenheiten auf einen
Ablufteinlass (2) ein flexibles Anschlussrohr SL125 (19)
installieren und zum Verteiler verlegen.
5. Restliche Ablufteinlässe (2) mit Endkappen (5) ver-
schließen.
6. Auf Fortluftauslass (8) ein flexibles Anschlussrohr
SL125 (19) einsetzen und zum bauseitigen Fortluftaus-
lass führen.
Hinweis:
Pluggit empfiehlt die Verwendung des Wetterschutz-
gitters WSG-125K oder WSG125-1.
19
5
2
8
M+P-26A-2474
1
5
7. Sicherung des Frontdeckels (3) mit einem Schrauben-
dreher runterdrücken.
8. Frontdeckel (3) nach unten aus der Verriegelung
schieben und entfernen.
9. Abluftbox gemäß dem Schaltplan elektrisch an-
schließen, siehe Seite 6.
10. Der Einbau des Frontdeckels (3) erfolgt in umgekehrter
Reihenfolge. Darauf achten, dass der Frontdeckel (3)
hörbar in der Verriegelung einrastet.
3
3
BIA Abluftbox PluggExVent DHU-FFF
M+P-26A-2471
11
