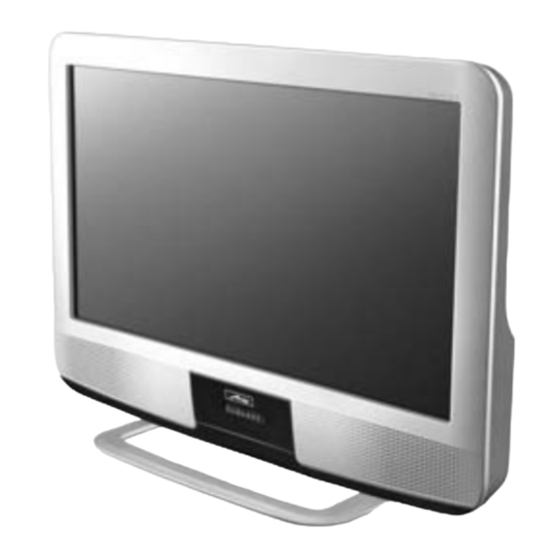

Metz Axio pro Bedienungsanleitung

Mit chassis 609 und puros mit chassis 608
Vorschau ausblenden Andere Handbücher für Axio pro:

Werbung

Quicklinks

Diese Anleitung herunterladen

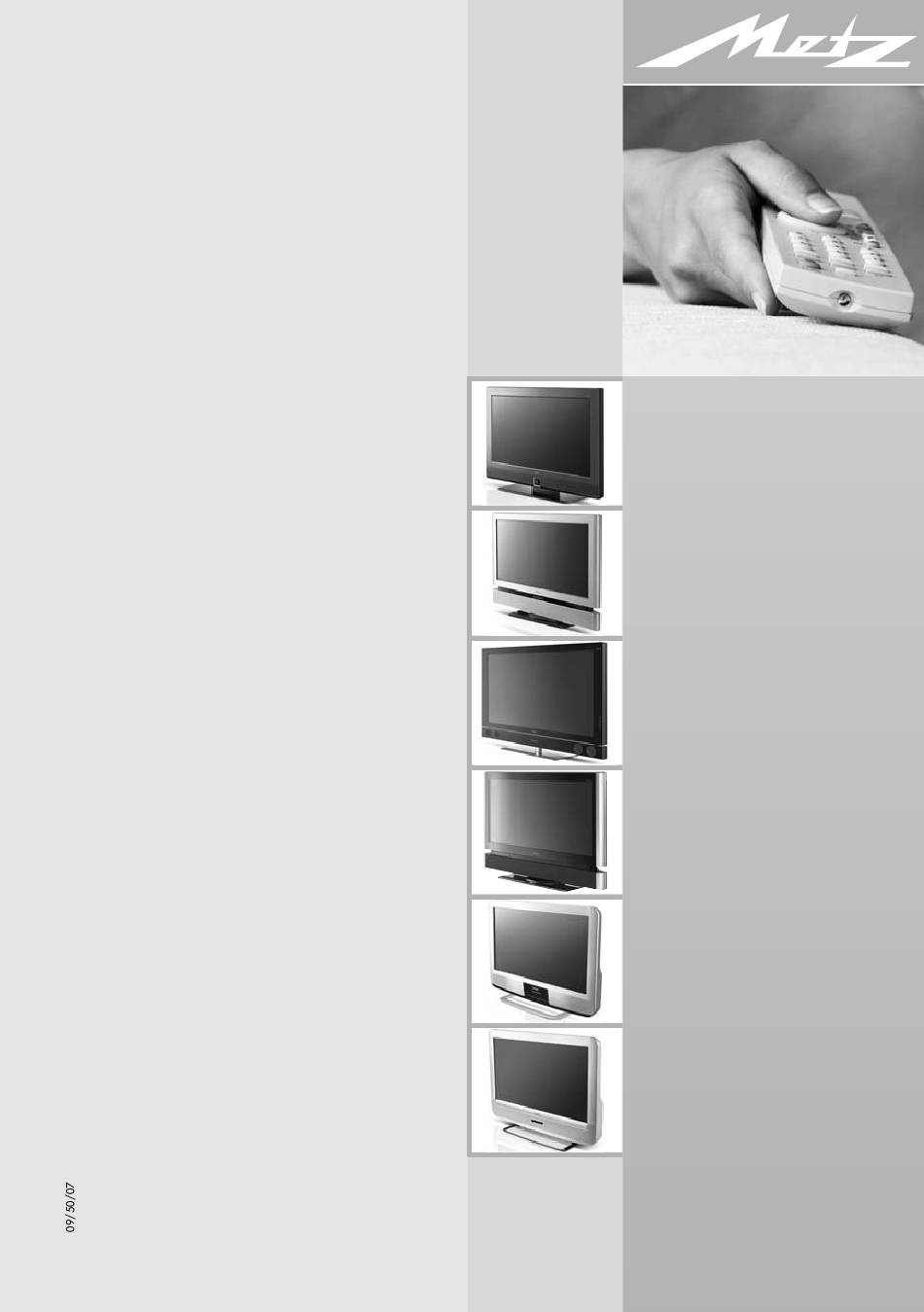

B E D I E N U N G S A N L E I T U N G
für LCD-TV-Geräte Axio pro, Linus, Primus,
Sirius und Talio mit Chassis 609
und Puros mit Chassis 608
M e t z - i m m e r e r s t k l a s s i g .
609 47 0029.A3

Werbung

loading

Verwandte Anleitungen für Metz Axio pro

Inhaltszusammenfassung für Metz Axio pro

  • Seite 1 B E D I E N U N G S A N L E I T U N G für LCD-TV-Geräte Axio pro, Linus, Primus, Sirius und Talio mit Chassis 609 und Puros mit Chassis 608 M e t z - i m m e r e r s t k l a s s i g .
  • Seite 2 Sicherheitshinweise ..... 7 Metz TV-Gerät entschieden Die Fernbedienung..... . 8 haben.
  • Seite 3 Inhaltsverzeichnis . . . , LNB-Versorgung ... .92 14. Kindersicherung ....50 15. Erinnerung ....52 .
  • Seite 4 1. Aufstellhinweise • Verwenden Sie ausschließlich • Achten Sie darauf, dass kein helles Metz–Gerätefüße zum Aufstellen des Licht oder Sonnenschein direkt auf den TV–Gerätes. Bildschirm fällt. Es können Spiegelun- gen entstehen, die die Brillanz des Bil- • Wenn Sie das TV-Gerät an die Wand des beeinträchtigen.
  • Seite 5 Antennenanschluss Das TV-Gerät mit einem Antennenkabel an die Antennendose anschliessen. Antennenanschluss DVB-S, Antennenanschluss Rückwand DVB-C/T, Rückwand Einschalten Das TV-Gerät mit dem Netzschalter am Gerät ein- schalten. Talio Axio pro Puros von unten von unten Linus Sirius Primus, hinten rechts seitlich...
  • Seite 6 1.2 Anschliessen und Einschalten Die rote Stand-by Anzeige leuchtet. Nach ca. 25 Sek. schaltet das TV-Gerät automatisch auf den Programmplatz 1 oder den eingestellten Startprogramm- platz, siehe Seite 104. Wenn kein weiterer Bedienbefehl von der Fernbedienung erfolgt, so erscheint nach ca.
  • Seite 7 2. Sicherheitshinweise • Stellen Sie das Fernsehgerät auf eine feste, • Öffnen des Gerätes und Durchführen von ebene und stabile Unterlage! Reparaturen sind dem Fachmann vorbehalten. ACHTUNG ! LEBENSGEFAHR ! • Ein kaltes Gerät darf in einem warmen Wenden Sie sich bitte bei erforderlicher Raum erst in Betrieb genommen werden, Reparatur an Ihren Fachhändler.
  • Seite 8 3. Die Fernbedienung Die Fernbedienung übermittelt die Steuerbefehle per Infrarotlicht zum TV–Gerät. Die Fernbedienung muss immer zum TV-Gerät gerichtet sein. Andere Infra- rotgesteuerte Geräte oder Systeme (z.B. Infrarot-Kopfhörer) im Wirkungsbereich können u.U. gestört werden. Direkte Sonneneinstrahlung auf das TV–Gerät kann u.U. zu Störungen führen, weil das TV-Gerät die Infrarotsignale der Fernbedienung nicht erkennt.
  • Seite 9 3. Die Fernbedienung Die Tastenfunktionen im Überblick Umschalten auf DVB-Radiobetrieb. Einschalten aus dem Stand-by in den Rundfunkbetrieb Funktionstasten: F1/F2/F3 kurz drücken für werkseitige Programmierung. F1/F2/F3 lang drücken für die Einblendung der Sonderfunktionen-Auswahl. AV drücken für Auswahl bereits eingestellter AV-Geräte. Cursorsteuertaste in der „Information“ und „TV-Menü“. OK Bestätigungstaste.
  • Seite 10 Menü aufrufen 4. Alltägliche Handhabung Bildeinstellungen verändern Kontrast Helligkeit Die Bildeinstellungen können mit der blauen Taste aufgerufen werden. Unten links auf dem Bild- Profil schirm erscheint die Einstellbox (siehe Bild) mit den Profi einzelnen Funktionen. Farbeindruck harmonisch Mit der „P+/P-“ Wippe die gewünschte Funktion Rauschred.
  • Seite 11 5. Programmwahl die Eingabe automatisch auf die Hunder- Programmwahl u. Programm- terstelle vor. platzverwaltung Sind weniger als zehn Programmplätze Das TV-Gerät kann max. 2000 TV- und vorhanden, rückt die Eingabe automa- 2000 Radio-Programmplätze verwalten. tisch auf die Einerstelle vor. Diese Programmplätze können Sie mit Nach dem Drücken einer Zifferntaste den Zifferntasten, der ovalen „P+/P-“...
  • Seite 12 Info aufrufen 6. Bedienhilfe (Information) Wir haben bei der Konzeption des TV–Gerätes darauf geachtet, einen möglichst einfachen und komfortablen Weg zu gestalten, der Ihnen als Anwender Spaß macht, das Gerät kennen zu ler- nen. Auf die vielen Fragen, die nach dem Aufstellen und Einschalten des TV–Gerätes entstehen, kann das Gerät mit der „Information“...
  • Seite 13 7. Menüsteuerung Menü aufrufen Mit dem „TV-Menü“ geben wir Ihnen eine Hilfe- MENU stellung, damit Sie sich in der Vielseitigkeit der Möglichkeiten zurechtfinden. Haben Sie keine Berührungsängste, in den verschie- denen Menüs etwas zu verän- Thema* Kapitel* Cursor dern. Jede Veränderung muss mit der Taste OK gespeichert Fabrikwerte werden.
  • Seite 14 Menü aufrufen 8. Videotext Der Videotext ist ein zusätzlicher, kostenloser Infoservice der Sendeanstalten. In dieser elektronischen Zeitung kann auf verschiedene TEXT Arten geblättert werden. Videotext aufrufen: • Taste TEXT drücken. Gehörlose Bei allen TOP-Sendern (z.B. ARD, Börse Service ZDF) erscheinen die Karteikästen (sie- BR-Intern he Bild).
  • Seite 15 8. Videotext Videotext, Marken setzen Doppelte Schriftgröße Als Videotextanwender werden Sie Im Videotext kann mit der Taste F1 die bestimmte Seiten z.B. Börse, Nachrichten, Schriftgröße verdoppelt werden. Erster Wetter etc. immer wieder lesen wollen. Druck auf die Taste F1 vergrößert die Zum schnellen Auffinden dieser Seiten obere Hälfte der Textseite.
  • Seite 16 8. Videotext Videotext, Markenübersicht • Öffnen Sie mit der Taste TEXT den Videotext. Wenn auf einem Programmplatz Marken gesetzt wurden, kann mit der Taste F3 • Bei „Top-Sendern“ erscheint der Kar- eine Markenübersicht ein- und ausge- teikasten, drücken Sie die Taste OK blendet werden.
  • Seite 17 10. AV Wiedergabe Menü aufrufen AV-Wiedergabe MENU (Geräte mit Schaltspannung) AV-Geräte müssen vorher im Menü „AV Geräte“ benannt und den entsprechenden Anschlussbuchsen zugeordnet werden, sie- he Kap. 31 „AV-Geräte anmelden“. Das Abspielen einer Videokassette, DVD etc. durch ein angeschlossenes AV-Gerät wird auch als AV-Wiedergabe bezeichnet.
  • Seite 18 Menü aufrufen 10. AV Wiedergabe • TV-Menü mit der Taste EXIT ausblenden. Wenn am angeschlossenen AV-Gerät eine Wiedergabe gestartet wird, wechselt das TV–Gerät, egal von welchem Programmplatz, in den Wiedergabemodus. AV-Wiedergabe (Geräte ohne Schaltspannung) AV-Geräte müssen vorher im HDMI 1 Menü...
  • Seite 19 10.1 AV Wiedergabe Menü aufrufen VCR-Funktion Bei einem 2 Menü ist der Menüpunkt „VCR“ nicht einstellbar. Bildqualität bei Bildeinspielung von Bandgeräten MENU Die VCR-Funktion sorgt bei Bildeinspielungen von Bandgeräten z.B. Camcordern und Videorecor- dern für eine optimale Bildqualität. VCR-Funktion einstellen •...
  • Seite 20 10.2 AV Wiedergabe Menü aufrufen MPEG-Rauschreduktion Im AV-Betrieb können bei der Wiedergabe von digital kodierten Filmen die systembedingten digitalen Bild- fehler, die sich als rechteckige Struktur (Klötzchenbil- dung) in bewegten Flächen bemerkbar machen, mit Hilfe der MPEG-Rauschreduktion reduziert werden. Die rechteckige Struktur (Klötzchenbildung) kann im Menüpunkt „MPEG-Rauschreduktion“...
  • Seite 21 10.3 AV Wiedergabe Menü aufrufen UV Shift-Funktion In Ausnahmefällen kann es beim Anschluss eines AV–Gerätes über die HDMI-Buchse mit einem nicht normgerechten Signal zu einer rot-blau Farbver- schiebung kommen, d.h. alles was normal rot oder rötlich sein sollte ist blau dargestellt. Die Farbverschiebung kann im Menüpunkt „UV Shift“...
  • Seite 22 10.4 AV Wiedergabe Menü aufrufen Bildformat Bei einem 2 Menü sind verschiedene Menüpunkte nicht einstellbar. Bildformat einstellen: MENU • Taste AV drücken. Taste AV kurz drücken - die Funktion, die für AV programmiert wurde (siehe Kap. „18. Funk- tionstasten programmieren“), wird ausgeführt. Taste AV für ca.
  • Seite 23 10.5 AV Wiedergabe Menü aufrufen Rauschreduktion Bei einem 2 Menü sind verschiedene Menüpunkte nicht einstellbar. Bei Bildeinspielungen von AV-Geräten kann es u.U. zu einem „verrauschten“ Bild kommen. Zur Kompensation eines „verrauschten“ Bildes kann die Rauschreduktion eingeschaltet werden. Rauschreduktion einstellen: MENU •...
  • Seite 24 Menü aufrufen 11. Bildeinstellungen generell Bei einem 2 Menü sind verschiedene Menüpunkte nicht einstellbar. MENU Die Bildeinstellungen (Helligkeit, Kontrast, Farbstärke Bildschärfe und Rauschreduktion) können generell für alle Programme eingestellt und als Normwerte gespeichert werden. Die Normwerte können bei Bedarf mit der Taste OK wieder aufgerufen werden. Bildeinstellungen aufrufen: Im folgenden Beispiel wird die Helligkeit verän- dert.
  • Seite 25 11. Bildeinstellungen generell Menü aufrufen Energieschema auswählen Im Menüpunkt „Energieoptionen“ können drei ver- scheidene Energieschemata eingestellt werden. Öko-Modus Die Einstellung „Öko-Modus“ stellt einen guten Kompromiss zwischen Energieverbrauch und Bild- qualität dar. Zusätzlich schaltet das TV-Gerät in den Stand-by Betrieb, wenn 4 Stunden lang keine Taste gedrückt wurde.
  • Seite 26 11. Bildeinstellungen generell Menü aufrufen Energieschema auswählen • Mit der – + Taste die Einstellung „Öko-Modus“ - „Präsentation“ oder „Bildqualität“ auswählen. • Das eingestellte Energieschema mit der Taste OK speichern. Bei der Einstellung „Präsenta- tion“ oder „Bildqualität“ kön- Fabrikwerte nen die unter a) bis e) Bildprofilauswahl beschrieben Steuerungsarten Zoom/Panorama...
  • Seite 27 11. Bildeinstellungen generell Menü aufrufen Bildprofile konfigurieren Bildprofile sind eine Zusammenfassung sehr spezieller Bildpa- rameter die es ermöglichen, bei unterschiedlichen Arten von MENU Sendungen oder der Wiedergabe verschiedener Videoquellen immer die beste Bildwiedergabequalität zu erzeugen. Das Bildprofil „Standard“ stellt einen guten Kompromiss für alle Sendearten dar und ist werkseitig eingestellt.
  • Seite 28 11. Bildeinstellungen generell Menü aufrufen Bildprofilauswahl zuordnen Die Bildprofile, die vorher eingestellt wurden, kön- MENU nen nun generell für alle oder für einzelne Pro- grammplätze zugeordnet werden. Bildprofilauswahl zuordnen: • Taste MENU drücken. Das TV-Menü erscheint am Bildschirm. • Blaue Taste drücken.
  • Seite 29 11. Bildeinstellungen generell Menü aufrufen Randfarbe einstellen Bei einem 2 Menü sind verschiedene MENU Menüpunkte nicht einstellbar. Darstellungen, die den Bildschirm nicht ausfüllen, erzeugen schwarze Ränder. Diese Ränder können, zur Vermeidung eines „Image sticking“ in einen Grauton geändert werden. Wenn das Bild im 4:3 Format angezeigt wird, so entstehen z.B.
  • Seite 30 11. Bildeinstellungen generell Menü aufrufen Zoom/Panorama einstellen Bei einem 2 Menü sind verschiedene MENU Menüpunkte nicht einstellbar. Die Bildeinstellungen (Zoom, Bildposition vertikal, Zoomautomatik und Panorama ) können generell für alle Programme eingestellt und gespeichert werden. Zoom-/Panorama-Mode einstellen: • Taste MENU drücken. Fabrikwerte Das TV-Menü...
  • Seite 31 11.1 Bildeinstellungen für Prog. Menü aufrufen über TV-Menü Bei einem 2 Menü sind die Bildeinstel- MENU lungen für einen bestimmten Programm- platz nicht möglich. Sollten die Normwerte für einzelne Programmplätze zu keinen zufriedenstellenden Ergebnis führen, kann eine abweichende „Bildeinstellung für Pr...“ für fast alle „generellen Bildeinstellungen“...
  • Seite 32 11.2 Bildeinstellungen für Prog. Menü aufrufen über Sendertabelle MENU Abweichende Bildeinstellungen für Programmplatz xy : • Programmplatz anwählen, dessen Bildeinstellungen angepasst werden sollen. • Taste MENU drücken. Das TV-Menü erscheint am Bildschirm. • Weiße Taste drücken. Am Bildschirm erscheint die Menü-Sendertabelle und der aktive Programm- platz ist selektiert.
  • Seite 33 12. Toneinstellungen generell Menü aufrufen Bei einem 2 Menü sind verschiedene Menüpunkte nicht einstellbar. MENU Die Toneinstellungen (Lautstärke, Höhen, Bässe, Basisbreite, Raumklang) können generell für alle Programme eingestellt und als Normwerte gespei- chert werden. Die Normwerte können bei Bedarf mit der Taste OK wieder aufgerufen werden. Toneinstellungen aufrufen: •...
  • Seite 34 Menü aufrufen 12. Toneinstellungen generell Bei einem 2 Menü sind verschiedene MENU Menüpunkte nicht einstellbar. SRS-WOW einstellen: • Taste MENU drücken. Das TV-Menü erscheint am Bildschirm. • Blaue Taste drücken. Das Menü „Bild und Ton“ sowie der Menüpunkt „Bildeinstellungen generell“ sind angewählt.
  • Seite 35 Menü aufrufen 12. Toneinstellungen generell Automatische Lautstärke-Anpassung Verschiedene Sendeanstalten strahlen Werbeein- MENU lagen lauter aus, als die eigentliche Sendung. Damit Sie bei den vielen Werbeblöcken nicht immer zur Fernbedienung greifen müssen, haben Sie die Möglichkeit, eine automatische Lautstärke–Anpassung einzuschalten. Lautstärkedifferenzen werden somit bei einge- schalteter Lautstärke-Anpassung weitestgehend ausgeglichen.
  • Seite 36 Menü aufrufen 12. Toneinstellungen generell Bei einem 2 Menü sind verschiedene MENU Menüpunkte nicht einstellbar. Im Menü „Equalizer“ können die Tonfrequenzen nach Ihrem persönlichen Empfinden einzeln ein- gestellt werden Equalizer einstellen: • Taste MENU drücken. Das TV-Menü erscheint am Bildschirm. •...
  • Seite 37 12. Toneinstellungen generell Menü aufrufen Basisbreite und Raumklang MENU Basisbreite Bei Stereosendungen kann die Basisbreite (= räumlicher Abstand zwischen den Lautspre- chern) künstlich erweitert werden, um ein größe- res Stereodreieck zu erreichen. Raumklang Bei Sendungen die in Mono ausgestrahlt werden, kann ein künstlicher Stereoeffekt erzeugt werden.
  • Seite 38 12.1 Toneinstellungen für Prog. Menü aufrufen über TV-Menü Bei einem 2 Menü sind verschiedene MENU Menüpunkte nicht einstellbar. Lautstärke Korrektur Die Sendeanstalten strahlen in verschiedenen Laut- stärken aus. Dieser Lautstärkenunterschied kann durch eine +/- Korrektur der Lautstärkeeinstellung angepasst werden. Die Anpassung bleibt auch beim Aufrufen der Normwerte erhalten.
  • Seite 39 12.1 Toneinstellungen für Prog. Menü aufrufen über TV-Menü Bei einem 2 Menü sind verschiedene Menüpunkte nicht einstellbar. MENU Klangeinstellung Die Klangeinstellung kann auf „Normal“ oder „Sprache“ eingestellt werden. Sinnvollerweise soll- te die Einstellung „Sprache“ für Programmplätze verwendet werden, die überwiegend Sprachsen- dungen (z.B.
  • Seite 40 12.1 Toneinstellungen für Prog. Menü aufrufen über TV-Menü Bei einem 2 Menü sind verschiedene MENU Menüpunkte nicht einstellbar. Zwangsmono Unter Umständen kann es vorkommen, dass Ihr TV-Gerät während einer Sendung unerwünscht von Mono auf Stereo schaltet, obwohl kein Stereo- sender empfangen wird. In der Regel hängt das von den örtlichen Empfangsverhältnissen ab.
  • Seite 41 12.2 Toneinstellungen für Prog. Menü aufrufen über Sendertabelle Bei einem 2 Menü sind verschiedene MENU Menüpunkte nicht einstellbar. Tonkorrekturen einstellen : • Programmplatz anwählen, dessen Toneinstellungen angepasst werden sollen. • Taste MENU drücken. Das TV-Menü erscheint am Bildschirm. • Weiße Taste drücken.
  • Seite 42 12.3 Toneinstellungen Menü aufrufen Tonstopp programmieren Im Menü „Toneinstellungen“ kann eine Lautstärke- MENU absenkung (Tonstopp 2-stufig) eingestellt werden. Die eingeschaltete Tonstopp-Funktion bewirkt, dass die Lautstärke im TV-Betrieb mit der Taste Tonstopp in zwei Stufen vermindert werden kann. Toneinstellungen programmieren • TV-Menü mit der Taste MENU aufrufen. •...
  • Seite 43 12.4 Toneinstellungen Menü aufrufen HiFi-Ausgang An der Rückseite des TV-Gerätes sind Audio–Buchsen (siehe Bild und Seite 112 der Bed. Anl.) mit denen das TV-Gerät an ein AV–Gerät angeschlossen werden kann. Im Menüpunkt „HiFi-Ausgang“ und „Toneinstellungen“ sind nur dann Einstel- lungen nötig, wenn das TV–Gerät an ein AV–Gerät, z.B.
  • Seite 44 12.5 Toneinstellungen Menü aufrufen Lautsprecher An der Rückseite des TV-Gerätes sind Audio–Buch- sen (siehe Bild und Seite 112 der Bed. Anl.) mit denen das TV-Gerät an ein AV–Gerät angeschlos- sen werden kann. Im Menüpunkt „HiFi-Ausgang“ und „Tonein- stellungen“ sind nur dann Einstellungen nötig, wenn das TV–Gerät an ein AV–Gerät, z.B.
  • Seite 45 12.6 Toneinstellungen, Übersicht Funktion für F3 Funktion für F2 Funktion für F1 Data Logic-Einstellung Data Logic-Einstellung EURO-Buchsen CI-Dialog über... CI-Dialog über... DVB-C EPG-Einstellungen EPG-Einstellungen DVB-T Anzeigekonfiguration Anzeigekonfiguration Analog-TV Bedienumfang Bedienumfang Land Toneinstellungen Toneinstellungen HiFi-Ausgang Sprache HiFi-Ausgang Bedienung Startprogrammplatz Startprogrammplatz Konfiguration Ändern mit –...
  • Seite 46 12.6 Toneinstellungen, Übersicht Funktion für F3 Funktion für F2 Data Logic-Einstellung Funktion für F1 Data Logic-Einstellung CI-Dialog über... EURO-Buchsen CI-Dialog über... EPG-Einstellungen DVB-C EPG-Einstellungen Anzeigekonfiguration DVB-T Anzeigekonfiguration Analog-TV Bedienumfang Bedienumfang Land Toneinstellungen Toneinstellungen HiFi-Ausgang HiFi-Ausgang Sprache Bedienung Startprogrammplatz Startprogrammplatz Konfiguration Ändern mit –...
  • Seite 47 12.6 Toneinstellungen, Übersicht Funktion für F3 Funktion für F2 Funktion für F1 Data Logic-Einstellung Data Logic-Einstellung EURO-Buchsen CI-Dialog über... CI-Dialog über... DVB-C EPG-Einstellungen EPG-Einstellungen DVB-T Anzeigekonfiguration Anzeigekonfiguration Analog-TV Bedienumfang Bedienumfang Land Toneinstellungen Toneinstellungen Sprache HiFi-Ausgang HiFi-Ausgang Bedienung Startprogrammplatz Startprogrammplatz Konfiguration Ändern mit –...
  • Seite 48 Die Kopfhörerlautstärke kann als Norm- Der Kopfhöreranschluss befindet sich wert gespeichert werden (siehe Kap. beim Axio pro hinter einer Klappe auf 12). der linken Seite, siehe Seite 111. Zu hohe Lautstärke kann bei der Die Klappe durch Drücken auf I I I öff- Verwendung von Kopfhörer...
  • Seite 49 13. Zoomautomatik Menü aufrufen Bei einem 2 Menü ist der Menüpunkt „Zoomautomatik“ nicht einstellbar. MENU Die aktive Zoomautomatik ermöglicht es, Sendun- gen im „Breitbildformat“ (z. B. Beiträge im 16:9 - Format) möglichst formatfüllend am Bildschirm darzustellen. Bleibt diese Funktion abgeschaltet, werden solche Filmformate nicht automatisch angepasst.
  • Seite 50 Menü aufrufen 14. Kindersicherung Mit der Kindersicherung können Sie bestimmen, ob das TV-Gerät eingeschaltet werden kann oder nicht und welche Programme in welchem Zeitraum gese- MENU hen werden dürfen. Die Kindersicherung kann: a) generell eingeschaltet werden, b) so eingestellt werden, dass ein bis sechs TV-, Radio- oder AV-Programme (Prog A ...
  • Seite 51 14. Kindersicherung b) Erlaubte Programme: Kindersicherung wie unter a) einschalten. Mit der zugeordneten Zifferntaste den Menüpunkt „Erlaubte _ _ Prog.“ ansteuern. Taste OK drücken und im Ein- stellfenster mit den Zifferntasten die Programmplätze eingeben oder mit der – + Taste den gewünschten AV–Programm- platz freigeben.
  • Seite 52 Menü aufrufen 15. Erinnerung Bei einem 2 Menü ist der Menüpunkt „Erinnerung“ nicht einstellbar. MENU Wenn Sie während des Fernsehbetriebs an etwas erinnert werden möchten, können Sie eine Erinne- rungszeit programmieren. Wenn diese Zeit erreicht ist, erscheint am Bildschirm eine Einblen- dung.
  • Seite 53 16. Zeitsteuerung Menü aufrufen Bei einem 2 Menü sind die Menüpunkte „Einschaltzeit“ und „Ausschaltzeit“ nicht ein- MENU stellbar. Im Menüpunkt „Zeitsteuerung“ kann eine Einschaltzeit, eine Ausschaltzeit und ein Sleeptimer (Ausschalten nach...) eingestellt werden. Die Einschaltzeit schaltet das TV-Gerät zu einen von Ihnen eingegebenen Zeitpunkt automatisch ein.
  • Seite 54 Menü aufrufen 16.1 Uhrzeit/Datum einstellen Normalerweise wird das TV-Gerät Uhrzeit und MENU Datum aus den Daten der laufenden Sendung ermitteln, sofern ein Sender eingeschaltet ist, der auch Videotext ausstrahlt. Hinweis: Das Gerät muß dazu mit dem Netz- schalter eingeschaltet werden. Sollte hierbei ein Übertragungsfehler auftreten, oder der Sender überträgt diese Daten nicht, dann können Sie Datum und Uhrzeit von Hand...
  • Seite 55 16.2 Aufnahmesteuerung Menü aufrufen Bei einem 2 Menü ist dieser Menüpunkt MENU nicht einstellbar. Im Menüpunkt „Aufnahmesteuerung“ können Vor- und Nachlaufzeiten für eine Timeraufnahme ein- gestellt werden. Die Vorlaufzeit schaltet das TV-Gerät zu einem von Ihnen definierten Zeitraum vor Beginn der Aufnahme automatisch auf den Programmplatz um, der für die Timeraufnahme genutzt werden soll.
  • Seite 56 16.2 Aufnahmesteuerung Anwendungsbeispiel: Sie wollen eine über DVB-T empfangene Sendung auf- nehmen. Die Sendung beginnt um 22:45 Uhr und endet um 23:40 Uhr und wird von SAT 1 ausgestrahlt. Erstellen Sie einen „manuellen Timer“ wie im Kapitel „17. Sonderfunktionen, Sendung über Timer aufneh- men“...
  • Seite 57 17. Sonderfunktionen Menü aufrufen Bild im Bild Bei TV-Geräten mit zwei Empfangsteilen (nur bei entspr. Ausstattung oder Nachrüstung) kann ein DVB-Programm angezeigt und ein anderes analo- ges Programm oder ein DVB-Programm vom zweiten Empfangsteil oder der AV-Programmplatz eingeblendet werden. Es kann prinzipiell nur ein HDTV- Programm angezeigt werden.
  • Seite 58 17. Sonderfunktionen Menü aufrufen Bild im Bild • rote Taste drücken - die Bildinhalte werden vertauscht. • grüne Taste drücken - das PIP-Bild wird zum großen Bild und die PIP-Funktion wird beendet. • Zum Ausblenden des PIP-Bildes die Taste EXIT drücken.
  • Seite 59 17. Sonderfunktionen Menü aufrufen Foto-Anzeige Die JPEG Foto-Anzeige ist ein Bildbetrachter für JPEG-Bildformate. Die automatische Größenanpas- sung für die Bilder und ein Vollbildmodus sorgen für eine gleichmäßige und angenehme Darstellung. Foto Viewer aufrufen: • Speicherstick (Wechseldatenträger) in die USB–Buchse einstecken (siehe S. 112). Am Bildschirm erscheint die Foto-Anzeige Über- sicht.
  • Seite 60 17. Sonderfunktionen Menü aufrufen Foto-Anzeige Lupe Funktion aufrufen: • Wenn ein Bild angezeigt wird, kann mit der + Taste die Lupenfunktion aufgerufen werden. Im Bild wird ein rechteckiger roter Rahmen ein- geblendet. • Mit der – + Taste kann der Lupenfaktor x2, x4, x8 eingestellt werden.
  • Seite 61 17. Sonderfunktionen Menü aufrufen Foto-Anzeige Dia-Show aufrufen • Mit den Cursorsteuertasten gewünschten Bilderordner anwählen. • Taste OK drücken und den gewünschten Bilderordner öffnen. • Taste F2 drücken und die Funktion „Dia Show“ aufrufen. • Die Standzeit (3 - 60 Sekunden) der einzelnen Bilder kann mit der –...
  • Seite 62 17. Sonderfunktionen Timeshift aufrufen Zeitversetztes Fernsehen Das TV-Gerät legt im digitalen Zwischenspeicher (Timeshift-Puffer) Aufzeichnungen ab. Der digitale Zwischenspeicher ist ausreichend für eine Aufzeichnungsdauer von ca. 130-300 min (SD) und 70-120 min (HD=HDTV-Sendungen). Diese Angaben sind nur ca. Werte, die in Abhän- gigkeit von der Datenmenge der Aufzeichnung variieren können.
  • Seite 63 17. Sonderfunktionen Timeshift aufrufen Zeitversetztes Fernsehen angezeigt. Alles was weiter in der Vergangenheit liegt, als die eingestellte Zeit, geht verloren. • Taste II erneut drücken um die angehaltene und aufgezeichnete Sendung weiter zu betrachten. • Grüne Taste drücken und die Playbar ein- blenden (siehe Bild, unten).
  • Seite 64 17. Sonderfunktionen Menü aufrufen Sendung über Timer aufnehmen Wenn Sie ein Programm aufzeichnen möchten, welches der Videorecorder bzw. DVD-Recorder nicht selbstständig empfangen kann, weil das ent- sprechende Empfangsteil z.B. DVB-T, DVB-C fehlt, können Sie mit Hilfe der „Timer-Übersicht“ TV-Pro- gramme für eine Aufnahme auf dem Videorecor- der bzw.
  • Seite 65 17. Sonderfunktionen Menü aufrufen Sendung über Timer aufnehmen Wenn Sie versehentlich eine falsche Zahl eingegeben haben, können Sie die Eingabe mit der Taste II löschen oder die falsche Zahl mit den Zifferntasten über- schreiben. • Cursorsteuertaste drücken und mit der – + Taste das am TV-Gerät angeschlossene Aufnahmegerät auswählen, welches die Sendung aufzeichnen soll.
  • Seite 66 17. Sonderfunktionen Menü aufrufen Direktaufnahme einer Sendung Wenn Sie eine bereits laufende Sendung aufzeich- nen wollen, dann programmieren Sie eine Direkt- aufnahme. Diese Direktaufnahme–Programmie- rung stellt sicher, dass die laufende Sendung an den EURO–Buchsen zur Aufnahme bereitgestellt wird. Direktaufnahme programmieren: •...
  • Seite 67 17. Sonderfunktionen Menü aufrufen Bildformat Bildformat aufrufen: • Taste F3 drücken. Taste F3 kurz drücken - die Funktion, die für F3 programmiert wurde (siehe Kap. „18. Sonderfunktionen 3 Funktionstasten programmieren“), wird ausgeführt. Bildformat Taste F3 für ca. 3 Sek. drücken - die Bildpos.
  • Seite 68 17. Sonderfunktionen Menü aufrufen Bildformat Panorama Mit der Panorama-Funktion können 4:3 Sendungen an das 16:9 Format des Bild- schirms angepasst werden. Das Bild wird Standard 4:3 horizontal gleichmäßig gestreckt, zusätz- Panorama lich kann das Bild auch gezoomt wer- 16:9 Vollbild —...
  • Seite 69 17. Sonderfunktionen Menü aufrufen Bildposition Ein gezoomtes Bild kann bei Bedarf nach oben oder unten verschoben werden, damit z.B. Unterti- tel sichtbar bleiben oder Laufschriften in den nicht sichtbaren Bereich verschoben werden können. Bildposition aufrufen: • Taste F3 drücken. Sonderfunktionen 3 Taste F3 kurz drücken - die Funktion, die Bildformat für F3 programmiert wurde (siehe Kap.
  • Seite 70 17. Sonderfunktionen Menü aufrufen Audio-/Sprachauswahl Verschiedene Sendungen werden von den Sende- anstalten mit mehreren Audiokanälen (z.B. mehr- sprachig oder ) ausgestrahlt. Wenn eine solche mehrspra- chige Sendung empfangen wird, so wird das in der Infor- mationsbox, unten links im Bild, mit dem Logo ange- Pr 30 Stereo...
  • Seite 71 18. Funktionstasten programmieren Menü aufrufen Die Fernbedienung hat vier Funktionstasten F1, F2, F3 und AV. Die Funktionstasten können nach eigenen Wünschen mit einer bestimmten Funktion entsprechend der angebotenen Sonderfunktionen 2 Auswahl programmiert werden. Normal/Sprache Wenn die Funktionstaste lange gedrückt Sprache der Sendung wird, erscheint die Auswahl der entspre- Foto-Anzeige chenden Sonderfunktionen, im Bild ist die...
  • Seite 72 19. EPG EPG (Electronic Program Guide) ist eine elektroni- sche Programmzeitschrift für alle wichtigen Pro- grammanbieter. Diese elektronische Programmzeitschrift kann aus NexTView-Daten und/oder DVB-SI-Daten beste- hen. Die NexTView-Daten werden von verschiedenen Sendern ausgestrahlt und enthalten auch die Daten anderer Sendeanstalten. DVB-SI (Digital Video Broadcasting-Service Infor- mation) ist ein Service der verschiedenen Sende- anstalten.
  • Seite 73 Menü aufrufen 19.1 EPG einschalten Grüne Taste für Ja drücken - der Prog.-Platz MENU wird als NexTView-Lieferant angenommen. Die Meldung erscheint danach nicht mehr. Wenn der NexTView-Programmplatz bekannt ist, kann er mit den Zifferntasten im TV–Menü auch numerisch eingegeben werden. Vorhandene Prog.-Platz Nummern können auch überschrieben oder mit der Taste II gelöscht werden.
  • Seite 74 19.2 EPG-Daten sammeln Die NexTView-Daten werden von ver- Besondere Hinweise: schiedenen Sendern ausgestrahlt. In der TV-Sendertabelle des Gerätes Die DVB-SI-Daten werden von jedem werden alle gefundenen Sender gelistet Sender für seine Programminhalte aus- und in der Programmzeitung aufgeführt, gestrahlt. sofern Sie in der Menü-Sendertabelle Dementsprechend wird sich auch der nicht eine andere Auswahl treffen.
  • Seite 75 19.2 EPG-Daten sammeln • Mit der Cursorsteuertaste Der Sammelvorgang wird unter- bzw. Menüzeile „Sender im EPG enthalten“ abgebrochen, wenn : ansteuern und Markierung (x) vor der - Videotext aufgerufen wird. Zeile mit der Taste OK löschen. - im Menü „AV-Aufnahme“ eine Aufnah- •...
  • Seite 76 Menü aufrufen 19.3 EPG anwenden Wenn die Daten vollständig vorhanden sind, erscheint nach Drücken der Taste „EPG“ die EPG–Programmzeitschrift und weist auf die momentan laufende Sendung dieses Programm- platzes hin. Sortierung der Darstellung nach Senderliste. Sortieren eines Senders nach zeitlichen Ablauf. Sortieren aller Sender nach Zeit.
  • Seite 77 19.3 EPG anwenden Menü aufrufen Sendung auswählen, ansehen, erinnern In der Programmzeitung kann mit der Cursorsteu- ertaste eine Sendung ausgewählt werden. • Taste OK drücken und angewählte Sendung - sehen, wenn die Sendung bereits läuft. - oder daran erinnern lassen, wenn die Startzeit noch in der Zukunft liegt.
  • Seite 78 Menü aufrufen 19.3 EPG anwenden Programminformation (Zur Zeit läuft ..) Nach dem Umschalten auf einen Programmplatz erscheint am unteren Bildrand eine Ein- blendung, wie im Bild dargestellt. In dieser Box sind folgende Informatio- nen enthalten: - Programmplatznummer (im Beispiel Pr. - Audiomode (Stereo/Mono).
  • Seite 79 19.3 EPG anwenden Menü aufrufen Sendung aufnehmen Sendung zur Aufnahme programmieren: Die EPG-Programmzeitschrift bietet, bei Verwen- dung eines Video- oder DVD-Recorders mit Dia- logsystem, den großen Vorteil, mit wenigen Knopfdrucken eine Aufnahme zu starten. • EPG-Programmzeitschrift mit der Taste „EPG“ aufrufen.
  • Seite 80 Menü aufrufen 20. Sprache/Land einstellen Bei einem 2 Menü sind die Menüpunkte „Sprache“ und „Land“ nicht einstellbar. MENU Sprachwahl im TV-Menü Dem TV-Menü kann eine Sprache entsprechend der angebotenen Auswahl zugeteilt werden. Alle Texte im Menü und in der Bedienhilfe (Informa- tion) werden in der gewählten Sprache angezeigt.
  • Seite 81 21. Sender einstellen Menü aufrufen Empfangsart einstellen Dieses TV-Gerät ist, je nach Ausstattung oder Nach- rüstung, für bis zu vier verschiedene Empfangsarten ausgestattet: Analog TV: Die Verbreitungstechnik, die seit Jahr- zehnten existiert und über eine übliche Hausantenne oder über Kabel empfan- gen wird.
  • Seite 82 21.1 Sender einstellen Menü aufrufen TV-Standard für analoge Sender Weltweit gibt es verschiedene TV-Normen MENU (TV–Standard) für Bild und Ton. Bei falscher Ein- stellung des TV-Standards ist die Tonwiedergabe gestört. Beim TV-Standard „L“ wird auch das Bild nach einer anderen Norm gesendet, sodass vor der Sendersuche der TV-Standard gewählt werden muss.
  • Seite 83 21.1 Sender einstellen Menü aufrufen Analog-TV Terrestrische Programmsuche Bei der terrestrischen Programmsuche wird der MENU gesamte Empfangsbereich automatisch durchsucht. Die gefundenen Programme werden in einer Sender- tabelle abgelegt, die am Ende des Suchvorgangs präsentiert wird. Wenn Sie mit der Reihenfolge der gefundenen Sender nicht zufrieden sind, können die Sender noch verschoben oder gelöscht werden, siehe Kapitel „23.
  • Seite 84 21.1 Sender einstellen Menü aufrufen Farbnorm für analoge Sender Im Normalfall erkennt das TV–Gerät die Farb- MENU norm automatisch. Sollte diese Automatik in seltenen Fällen zu kei- nem befriedigenden Ergebnis führen, so kann die Farbnorm auch manuell für jeden Programmplatz eingestellt werden.
  • Seite 85 21.2 Sender einstellen Menü aufrufen DVB-T, Antennenversorgung Wenn für den DVB-T Empfang eine aktive Anten- ne verwendet wird, kann eine Antennenversor- MENU gung eingestellt werden. Ein: Die Antennenversorgung ist dauerhaft einge- schaltet. Diese Einstellung ist zu wählen, wenn ein TV-Gerät mit zwei DVB-T-Empfangsteilen über nur eine aktive Antenne versorgt wird.
  • Seite 86 21.2 Sender einstellen Menü aufrufen DVB-T, automatische Suche Bei der DVB-T Programmsuche wird der Empfangsbereich nach TV- und Radiosendern durchsucht. Die gefundenen MENU Programme werden in einer TV- und einer Radio–Sender- tabelle abgelegt. DVB-Radiobetrieb siehe Kap. 26. Wenn Sie mit der Reihenfolge der gefundenen Sender nicht zufrieden sind, können die Sender noch verscho- ben oder gelöscht werden, siehe Kapitel „23.
  • Seite 87 21.2 Sender einstellen Menü aufrufen DVB-T, manuelle Suche Bei der manuellen Programmsuche muss der Kanal oder die Frequenz des einzustellenden Pro- gramms bekannt sein. MENU Manuelle Suche durchführen • TV-Menü mit der Taste MENU aufrufen. • Mit der roten Taste das Menü...
  • Seite 88 21.3 Sender einstellen Menü aufrufen DVB-C, automatische Suche Bei der DVB-C Programmsuche wird der Empfangs- bereich nach TV- und Radiosendern durchsucht. Die MENU gefundenen Programme werden in einer TV- und einer Radio–Sendertabelle abgelegt. DVB-Radiobe- trieb siehe Kap. 26. Wenn Sie mit der Reihenfolge der gefundenen Sender nicht zufrieden sind, können die Sender noch verschoben oder gelöscht werden, siehe Kapitel „23.
  • Seite 89 21.3 Sender einstellen Menü aufrufen DVB-C, manuelle Suche Bei der manuellen Programmsuche muss der MENU Kanal oder die Frequenz des einzustellenden Pro- gramms bekannt sein. Manuelle Suche durchführen • TV-Menü mit der Taste MENU aufrufen. • Mit der roten Taste das Menü...
  • Seite 90 21.4 Sat-Anlage einstellen Menü aufrufen Antennenanlage Kap. 21.4 nur bei entspr. Ausstattung oder MENU Nachrüstung mit einem Sat-Modul. Im Menü „Konfiguration“ muss die Sat-Antennenan- lage dem TV–Gerät mitgeteilt werden. Antenne Normal Bei der Einstellung „Normal“ werden die DVB-S-Empfangsteile im TV-Gerät mit jeweils einem separaten Antennenkabel versorgt.
  • Seite 91 21.4 Sat-Anlage einstellen Menü aufrufen Unicable Kap. 21.4 nur bei entspr. Ausstattung oder MENU Nachrüstung mit einem Sat-Modul. Jedes DVB-S-Empfangsteil muss mit einer Teil- nehmernummer (SCR-Nr.) und der zugehörigen Teilnehmerfrequenz (SCR-Freq.) aus der Frequenz- bank (siehe Channel-Router bzw. dessen Bed. Anl.) belegt werden.
  • Seite 92 21.4 Sat-Anlage einstellen Menü aufrufen LNB-Versorgung Kap. 21.4 nur bei entspr. Ausstattung oder MENU Nachrüstung mit einem Sat-Modul. Im Menü „Konfiguration“ müssen die Einstellungen der Sat-Antennenanlage dem TV–Gerät mitgeteilt werden. Die Einstellungen sollten unbedingt in der aufstei- genden Reihenfolge LNB-Versorgung, DiSEqC–Anlage ...
  • Seite 93 21.4 Sat-Anlage einstellen Menü aufrufen DiSEqC-Anlage Kap. 21.4 nur bei entspr. Ausstattung oder Nachrüstung mit einem Sat-Modul. MENU „DiSEqC“ bietet die Möglichkeit einer digitalen Steuerung der Satellitenanlage über das vor- handene Antennenkabel und ist Voraussetzung für den Empfang von mehr als zwei Satelliten (z.
  • Seite 94 21.4 Sat-Anlage einstellen Menü aufrufen Satellit auswählen Kap. 21.4 nur bei entspr. Ausstattung oder MENU Nachrüstung mit einem Sat-Modul. Im Menü „Konfiguration“ können bis zu 4 Satelli- ten eingestellt werden. Werkseitig ist kein Satellit eingestellt. Die LNB-Frequenz dient als Umschalter für das Frequenzband (Highband - Lowband).
  • Seite 95 21.5 Sat-Sender einstellen Menü aufrufen Sucheinstellungen Kap. 21.5 nur bei entspr. Ausstattung oder MENU Nachrüstung mit einem Sat-Modul. Vor der DVB-Programmsuche, müssen die Sucheinstellungen programmiert werden. Entsprechend der TV-Geräteausstattung und Ihren Wünschen können Sie folgende Einstellung pro- grammieren: alle = Alle Programme des eingestellten Satelliten werden gesucht.
  • Seite 96 21.5 Sat-Sender einstellen Menü aufrufen automatische Suche Kap. 21.5 nur bei entspr. Ausstattung oder Nachrüstung mit einem Sat-Modul. MENU Bei der DVB-S Programmsuche wird der Empfangsbereich nach TV- und Radiosendern durchsucht. Die gefundenen Programme werden in einer TV- und einer Radio–Sender- tabelle abgelegt.
  • Seite 97 21.5 Sat-Sender einstellen Menü aufrufen manuelle Suche Kap. 21.5 nur bei entspr. Ausstattung oder Nachrüstung mit einem Sat-Modul. MENU Bei der manuellen Programmsuche muss die Fre- quenz, die Symbolrate und die Polarisation des einzustellenden Programms bekannt sein. Manuelle Suche durchführen •...
  • Seite 98 21.5 Sat-Sender einstellen Menü aufrufen Daten aktualisieren Kap. 21.5 nur bei entspr. Ausstattung oder Nachrüstung mit einem Sat-Modul. MENU Im Menüpunkt „Allgemeine Einstellungen“ kann festgelegt werden, ob bei Änderungen von Sende- parametern die Daten auch im nichtflüchtigen Speicher des TV-Gerätes aktualisiert werden sol- len oder nicht.
  • Seite 99 21.6 DVB-Prog.-Info. Menü aufrufen Signalqualität MENU Die Anzeigen für die DVB-Prog.-Info. bzw. Signal- qualität dient nur zur Information. Die DVB-Prog.-Info. zeigt die Daten für den angezeigten Sender. Die Anzeige der Signalqualität steht nicht im direk- ten Zusammenhang mit der Bildqualität. Die Bitfehler- rate schwankt zwischen den Transpondern und steigt an, wenn z.B.
  • Seite 100 Menü aufrufen 21.7 Portalsender bei DVB Verschiedene Pay-TV-Sender strahlen Portalsender aus. Diese Portalsender sind mit Subsendern bzw. Optionskanälen gefüllt. Bei der Sendersuche (siehe Kap. 21) muss bei den „Sucheinstellungen“ die Einstellung „alle“ oder „freie+CICAM“ eingestellt sein, damit diese Sen- der auch gefunden werden. Nach einer Sendersuche werden die Kabel 1 Portalsender und die dazugehörigen...
  • Seite 101 22. Sender-Logo Menü aufrufen Jedem Sender wird über das VPS-Signal ein Sen- derlogo mit max. 15 Stellen automatisch zugewie- sen. Wenn diese Automatik nicht funktioniert oder MENU Sie ein anderes Logo möchten, kann es manuell geändert werden. Sender-Logo einstellen • Taste MENU drücken. •...
  • Seite 102 Menü aufrufen 23. Sender sortieren, einzeln In der Sendertabelle können einzelne Sender ver- schoben, kopiert oder gelöscht werden. Einzelne Sender kopieren, verschieben, löschen MENU • TV-Menü mit der Taste MENU aufrufen. • Mit der weißen Taste die Sendertabelle auf- rufen. •...
  • Seite 103 23. Sender sortieren, blockweise Menü aufrufen In der Sendertabelle können einzelne oder mehre- re Sender verschoben, kopiert oder gelöscht wer- den. MENU Mehrere Sender kopieren, verschieben, löschen • TV-Menü mit der Taste MENU aufrufen. • Mit der weißen Taste die Sendertabelle auf- rufen.
  • Seite 104 Menü aufrufen 24. Startprogrammplatz In diesem TV-Gerät können Sie einen Startpro- MENU grammplatz festlegen. Der Startprogrammplatz dient vorzugsweise dazu, bei Verwendung eines externen Receivers, auf den AV–Programmplatz zu schalten. Startprogrammplatz einstellen Bei einem 2 Menü ist dieser Menüpunkt nicht einstellbar. •...
  • Seite 105 25. Anzeigekonfiguration Menü aufrufen Bei einem 2 Menü ist dieser Menüpunkt nicht einstellbar. MENU Die grüne Display-Anzeige an der Vorderseite des TV-Gerätes (je nach Geräteausstattung) kann wahlweise zur Anzeige der Uhrzeit oder des Sender-Logos verwendet werden. Anzeigekonfiguration einstellen • TV-Menü mit der Taste MENU aufrufen. •...
  • Seite 106 Menü aufrufen 26. DVB-Radiobetrieb Zum Umschalten von Fernsehbetrieb auf den DVB–Radiobetrieb die Taste R drücken. Nach ca. 30 Sek. wird der Bildschirm automatisch dunkel. Zum Umschalten von DVB–Radiobetrieb auf den Fernsehbetrieb die Taste TV drücken. DVB-Radioprogramme einstellen Die DVB-Radioprogramme werden bei der Pro- grammsuche (siehe Kap.
  • Seite 107 Ortsbedienung am Primus nung gedacht, wenn die Batterien Ihrer Fernbedienung leer sind oder die Fern- bedienung nicht zur Hand sein sollte. Ortsbedienung am Axio pro Einschalten Netztaste am TV-Gerät drücken. Nach ca. 30 Sek. wird auf Programmplatz 1 oder auf den programmierten Startpro- grammplatz eingeschaltet.
  • Seite 108 28. Bedienumfang Der einstellbare Bedienumfang des TV-Gerätes bietet eine wirkungsvolle Hilfe, um sich in der Viel- seitigkeit des TV-Gerätes noch besser zurechtfin- den zu können. Der Bedienumfang des TV-Gerätes ist durch Ster- ne gekennzeichnet. „Einfach nur Fernsehen“- unter diesem Motto kann das TV-Menü nicht aufgerufen wer- den.
  • Seite 109 28. Bedienumfang Menü aufrufen • Mit der – + Taste den gewünschten Bedienumfang einstellen und die Einstellung mit der Taste OK MENU speichern. ermöglicht ein individuelles Fernseherleb- nis. Das TV-Menü ist in einfacher Form vorhan- den. Die Funktionen wie unter sind einstellbar und werden durch die folgenden Einstellmög- lichkeiten ergänzt:...
  • Seite 110 29. Reinigung des Gerätes Versuchen Sie niemals mit irgendwel- Vor dem Reinigen das Gerät mit chen Gegenständen oder mit den Hän- dem Netzschalter ausschalten ! den in das Gerät zu fassen. Unsachgemäße Behandlung und Rei- Es besteht die Gefahr eines elektrischen nigung können den Bildschirm irre- Schocks oder Unfalls.
  • Seite 111 30. Anschlussmöglichkeiten, vorne seitlich links unter der Klappe Puros, vorne unter der Klappe Axio pro, Talio, vorne unter der Klappe Primus, rechte Seite Linus, Sirius, frontseitig, hinter Klappe Kopfhöreranschluß Ø 3,5 mm FBAS/Video in (z. B. Digitalkamera oder Camcorder) Audio in R/L (z.
  • Seite 112 30. Anschlussmöglichkeiten, an der Rückseite Anschlussfeld mit Klappe abgedeckt USB-Buchse Sicht von oben bei geöffneter Klappe HDMI Anschluss Bildsignal IN Toneingang IN Signalart HDMI DVI*-D, DVI-A, DVI-I Anschluss HDMI* Anschluss (Video/Audio digital Video IN Signalart DVI-D/A Eingang) YCbCr in (Video analog) YUV in (*Video digital) 2) Nur bei Geräten, die mit dieser...
  • Seite 113 31. AV Geräte anmelden Menü aufrufen AV-Geräte (Audio/Video) sind Zusatzgeräte, die Bild- oder/und Tonsignale ausgeben (z.B. MENU Videorecorder, DVD-Player, DVD-Recorder, PC, Decoder etc.) und an ein TV–Gerät angeschlos- sen werden können. Im Menü „AV-Geräte“ sind alle üblichen AV–Geräte aufgeführt. AV-Geräte nur so anschließen, wie es das Anschlussschema im TV-Menü...
  • Seite 114 31. AV Geräte anmelden FBAS: DVI-A /DVI-D: Anschließen eines VHS-Videorecor- Sie können bei vorhandener ders, analogen Sat-Receivers, Deco- DVI–Schnittstelle zwischen DVI-A ders, Camcorders, Fotos etc. über ein (analog, PC mit VGA-Schnittstelle) Scart- bzw. EURO-AV-Kabel oder und DVI–D (digital, PC mit über ein Cinch-Kabel oder über ein DVI–Schnittstelle) wählen.
  • Seite 115 31.1 AV Geräte anmelden Menü aufrufen Data Logic „Data Logic“ ist ein Dialogsystem zwischen TV–Gerät und AV–Gerät (z.B.Videorecorder oder DVD-Rekorder). Das AV-Gerät muss dazu mit diesem System ausgestattet sein. Dieses „intelligente“ System ermöglicht z.B.: - autom. Übernahme der analogen terrestrischen bzw.
  • Seite 116 31.1 AV Geräte anmelden Menü aufrufen Data Logic AV–Gerät geltenden Signalarten (OUT/IN) mit der – + Taste einstellen und Taste OK drücken. (Signalarten FBAS = Video, YC = S-Video, siehe dazu auch Bed. Anleitung des entsprechenden AV-Gerätes). EXIT • Wenn erwünscht Zifferntaste drücken, einen anderen Namen für dieses AV-Gerät festlegen und Taste OK drücken.
  • Seite 117 31.1 AV Geräte anmelden Menü aufrufen Data Logic Einstellung Data Logic Mode 1 / Mode 2 MENU Werkseitig ist die „Data Logic - Einstellung“ Mode 1. Wenn Sie Videorecorder-Aufnahmen mit Data Logic vornehmen und die Aufnahme nach ca. 5 - 10 sek. von Ihrem Videorecorder selbst- ständig abgebrochen wird, so stellen sie im Menü- punkt „Data Logic Einstellung“...
  • Seite 118 31.2 AV Geräte anmelden Menü aufrufen Signalart RGB einstellen Die Signalart bezieht sich immer auf den Ein- und Ausgang des AV-Gerätes. MENU Bei AV-Geräten kann es vorkommen, dass Auf- zeichnung und Wiedergabe über FBAS-Signal erfolgen und die Menüdarstellungen über RGB–Signal ausgegeben werden. Eine grundsätzliche Aussage kann hier nicht getroffen werden.
  • Seite 119 31.2 AV Geräte anmelden Menü aufrufen Signalart DVI/HDMI einstellen Die Signalart bezieht sich immer auf den Ein- und Ausgang des AV-Gerätes. MENU AV-Geräte die mit einer DVI- oder HDMI-Buchse ausgerüstet sind, können am TV-Gerät mit einem DVI- oder HDMI-Kabel angeschlossen werden. Im Menü...
  • Seite 120 31.2 AV Geräte anmelden Menü aufrufen Signalart YUV einstellen Anschluss externer Geräte mit Komponenten- ausgang (YUV) an die „COMPONENT IN“ Cinch–Buchsen. MENU Die Signalart bezieht sich immer auf den Ein- und Ausgang des AV-Gerätes. AV-Geräte die mit einer YUV-Buchse ausgerüstet sind, können am TV-Gerät mit einem YUV-Kabel angeschlos- sen werden (siehe S.
  • Seite 121 31.3 HiFi-Verstärker/AV-Receiver anschließen Metz LCD-TV Anschlussfeld MULTI CH OUT Anschlussfeld HiFi-Verstärker AV-Receiver Digitale Audio Signalformate (Quellenabhängig) Analoges Audio Signal R+L (Stereo) Center IN ist immer dann möglich ,wenn der AV-Receiver dies anbietet. Kann in der Kombination mit oder verwendet werden wenn diese Möglich- keit geboten ist.
  • Seite 122 31.3 HiFi-Verstärker/AV-Recei- Menü aufrufen ver anschließen AV-Gerät am TV-Gerät anmelden MENU • TV-Menü mit der Taste MENU aufrufen. • Mit der gelben Taste das Menü „AV Geräte“ öffnen. • Mit der Cursorsteuertaste in der Geräteaus- wahl „HiFi-Verstärker“ ansteuern. • Taste OK 2x drücken, mit der Cursorsteuertaste „Signalarten“...
  • Seite 123 31.4 AV Geräte abmelden Menü aufrufen Bei einem 2 Menü ist dieser Menüpunkt MENU nicht einstellbar. Die werkseitige Belegung (an der EURO1-Buchse ein Videorecorder und an der EURO2-Buchse ein DVD-Player) kann verändert werden. AV-Gerät am TV-Gerät abmelden bzw. entfernen • TV-Menü mit der Taste MENU aufrufen. •...
  • Seite 124 32. Überspielen mit AV-Geräten Menü aufrufen Direktaufnahme Wenn Sie mit den am TV-Gerät angeschlossenen AV-Geräten eine Überspielung durchführen wol- len, z.B. vom DVD-Player (Abspielgerät) auf den Videorecorder (Aufnahmegerät), müssen Sie dies über eine Direktaufnahme steuern. Die Direktauf- nahme bewirkt in diesem Fall, dass das an der EURO-Buchse eingehende Signal an die andere EURO-Buchse weitergeleitet wird, die das Signal zur Aufnahme ausgibt.
  • Seite 125 32. Überspielen mit AV-Geräten Direktaufnahme • Mit der Cursortaste die Zeile Aufnahmegerät ansteuern. Wenn nur ein Aufnahmegerät zur Ver- fügung steht, ist dieses eingetragen. Wenn noch ein anderes zur Verfügung steht, so können Sie mit der – + Taste das Aufnahmegerät auswählen. •...
  • Seite 126 33. CA-Modul einführen / entfernen Das TV-Gerät hat auf der Oberseite Chip nach vorne- zwei Steckplätze (CI1 / CI2) zur Auf- gerichtet nahme eines CA–Moduls (Kartenlese- gerät zur Aufnahme der Smartkart bzw. der Entschlüsselungskarte). Zum Einführen des CA–Moduls die Klappe an der Oberseite des LCD–TV–Gerätes öffnen und das CA–Modul wie in den Bildern darge- stellt in einen der Kartenschächte ein-...
  • Seite 127 34. PC anschließen: PC [VGA] TV-Gerät [DVI-A] Starten Sie Ihren PC und stellen die Auf- • Schalten Sie den PC ein. Wenn das lösung 1024 x 768p 60Hz vorab ein. Bild des PC’s das erste mal an Ihrem Beenden Sie Windows und schalten Sie TV-Gerät dargestellt wird, wird am den PC wieder aus.
  • Seite 128 34. PC anschließen: PC [DVI-D] TV-Gerät [HDMI] Starten Sie Ihren PC und stellen die Auf- Verwenden Sie dabei die HDMI-Buchse, die im AV-Menü lösung 1024 x 768p 60Hz vorab ein. angezeigt wird. Beenden Sie Windows und schalten Sie den PC wieder aus. Schalten Sie das TV-Gerät ein.
  • Seite 129 34. PC anschließen: PC [HDMI] TV-Gerät [HDMI] Sollte die Grafikkarte Ihres PC über einen HDMI-Ausgang verfügen, so können Sie diesen auch zum Anschluss an das TV-Gerät verwenden. Gehen Sie dazu vor, wie in diesem Kapitel (PC [DVI-D] TV-Gerät [HDMI] anschließen) beschrieben und wählen Sie dafür im AV-Menü...
  • Seite 130 35. Fachbegriffe Bildprofil AV-Programmplatz AV-Geräte haben eine oder mehrere Standard: Komprimiss für alle Anwen- Buchsen, je nach Typ. Diese Buchsen dungen. sind am Gerät selbst bezeichnet z.B. Sport: Einstellung für Sportsender oder AV1. sportsendungen. Am AV-Gerät können diese Buchsen Brillant: Einstellung für Zeichentrickfilme, angewählt werden.
  • Seite 131 35. Fachbegriffe Lautstärke Korrektur Feinsuche Die Sendeanstalten strahlen in verschie- Bei der Sendersuche mit vorgegebener denen Lautstärken aus. Diese Lautstärken- Symbolrate werden die Kanäle auf unterschiede zwischen den Sendern kann Kanalmitte abgestimmt. Wenn diese Ein- automatisch angepasst werden. Die stellung zu keinem zufriedenstellenden Anpassung bleibt auch beim Aufrufen der Ergebnis führt kann eine Feineinstellung Normwerte erhalten.
  • Seite 132 35. Fachbegriffe Die VCR-Funktion sorgt bei Bildeinspie- lungen von Bandgeräten z.B. Camcorder und Videorecordern für eine optimale Bildqualität. Zoomautomatik Die aktive Zoomautomatik ermöglicht es, Sendungen im „Breitbildformat“ (z. B. Beiträge im 16:9 - Format) möglichst for- matfüllend am Bildschirm darzustellen. Bleibt diese Funktion abgeschaltet, wer- den solche Filmformate nicht automatisch angepasst.
  • Seite 133 36. Probleme, Ursache, Abhilfe Problem Mögliche Ursache Abhilfe TV-Gerät reagiert • Kein Sichtkontakt zwischen • Sichtkontakt herstellen. nicht auf die Fernbedienung zum TV-Gerät. Fernbedienung • Direktes Sonnenlicht scheint • Sonnenlichteinstrahlung auf des Infrarotfenster des vermeiden. TV–Gerätes. • Batterien der Fernbedienung •...
  • Seite 134 36. Probleme, Ursache, Abhilfe Problem Mögliche Ursache Abhilfe Die Sofortaufnahme • Der Data Logic Videorecorder • Data Logic Videorecor- eines analogen terres- ist nicht mit einem Antennenka- der mit einem Anten- trischen Senders (über bel an der Hausantenne ange- nenkabel an die Haus- normale Hausantenne schlossen.
  • Seite 135 36. Probleme, Ursache, Abhilfe Problem Mögliche Ursache Abhilfe Ein Film wird von • Im TV-Menü wurde das Bildfor- • AV-Programmplatz ein- AV-Gerät im 16:9 mat für diesen AV-Programm- stellen und Bildformat Format abgespielt, platz (z.B. AV2) nicht richtig auf 16:9 oder „Automa- am Bildschirm eingestellt.
  • Seite 136 37. Nachrüstmöglichkeiten • DVB-S2 digital Nachrüstsatz 089 NN 236A wie 029 NM 1119 aber für den Empfang von digitalen HDTV-Satellitensendern für TV-Program- Wenn der DVB-S Empfang in HDTV-Programmen gewünscht wird, ist zusätzlich ein HDTV-Modul nötig. Sie benötigen dafür keine zusätzliche Fernbedie- nung.
  • Seite 137 • Metz Soundsystem 100 (014LR9048) aktiver 2.1 Virtual Surround System für Heimkino und HiFi-Genuss. • Metz Soundsystem LS 5.1 W (014LR5143) aktiver 2.1 Virtual Surround System für Heimkino und HiFi-Genuss. Für weitere Informationen und zu weiteren Nach- rüstsätzen fragen Sie bitte Ihren Fachhändler.
  • Seite 138 Sirius 42 FHDTV 100 twin R ca.217W ca 163W (2 x 12 W) integriert HDTV 2 x 20 W Axio pro 32 FHDTV 100 CT Z ca. 157 W ca. 124 W (2 x 12 W) integriert HDTV 2 x 20 W Axio pro 37 FHDTV 100 CT Z ca.
  • Seite 139 38. Technische Daten ** Die Leistungsaufnahme wurde ermittelt mit der Einstellung „Hinterleuchtung 100%“ (siehe S. 26). Der hier angegebene Wert kann - in Abhängigkeit von den dort eingestellten Parametern - geringer ausfallen und dadurch zu einer Energieeinsparung führen.
  • Seite 140 38. Technische Daten Supported Signal Standards Video HDMI 640x480p 60Hz 720 (1440)x480i/p 60Hz 720 (1440)x576i/p 50Hz 720x576p 50Hz 1280x720p 50/60Hz 1920x1080i 50/60Hz 1920x1080p 24/50/60Hz Video DVI-I 640x480p 60Hz RGB (DVI-D, analog) PC 800x600p 60Hz RGB (DVI-D, analog) PC 1024x768p 60Hz RGB (DVI-D, analog) PC 1360x768p 60Hz (nur bei HDTV-100 Geräten) 1280x1024p 60Hz (DVI-D, analog) PC (nur bei FHDTV-Geräten) 1920x1080p 60Hz (DVI-D) PC (nur bei FHDTV-Geräten)
  • Seite 141 Hg = Batterie enthält Quecksilber Li = Batterie enthält Lithium Ihr Metz-Produkt wurde mit hochwertigen Materialien und Komponenten entworfen und herge- stellt, die recycelbar sind und wieder verwendet werden können. Dieses Symbol bedeutet, dass elektrische und elektronische Geräte am Ende ihrer Nutzungsdauer vom Hausmüll getrennt entsorgt werden müssen.
  • Seite 142 Stichwortverzeichnis Einkabel-Sat-Anlage ... . . 91 Anschlussmöglichkeiten an Front- und Rückseite ..111-112 Einschalten ....6,8 Antennenanschluß.
  • Seite 143 Stichwortverzeichnis Markenübersicht ....16 Sommerzeit (siehe Zeiteinstellungen). . 54 Mehrfachseiten, Unterseiten ..14 Sucheinstellungen für Sat-Sender ..95 Menü, Menüsteuerung .
  • Seite 144 Geräte-Pass Bundesrepublik Deutschland Nur gültig, wenn ordnungsgemäß und vollständig ausgefüllt. Durch Änderungen verliert der Geräte-Pass seine Gültigkeit. Sorgfältig aufbewahren. Verlorene Urkunden werden nicht ersetzt. Typ: Verkaufsdatum: Gerätecode: Anschrift des Käufers: Unterschrift des Käufers Stempel und Unterschrift des Fachhändlers Fachhändler und Käufer bestätigen durch ihre Unterschrift die Richtigkeit der vorstehenden Angaben. 1.
