7

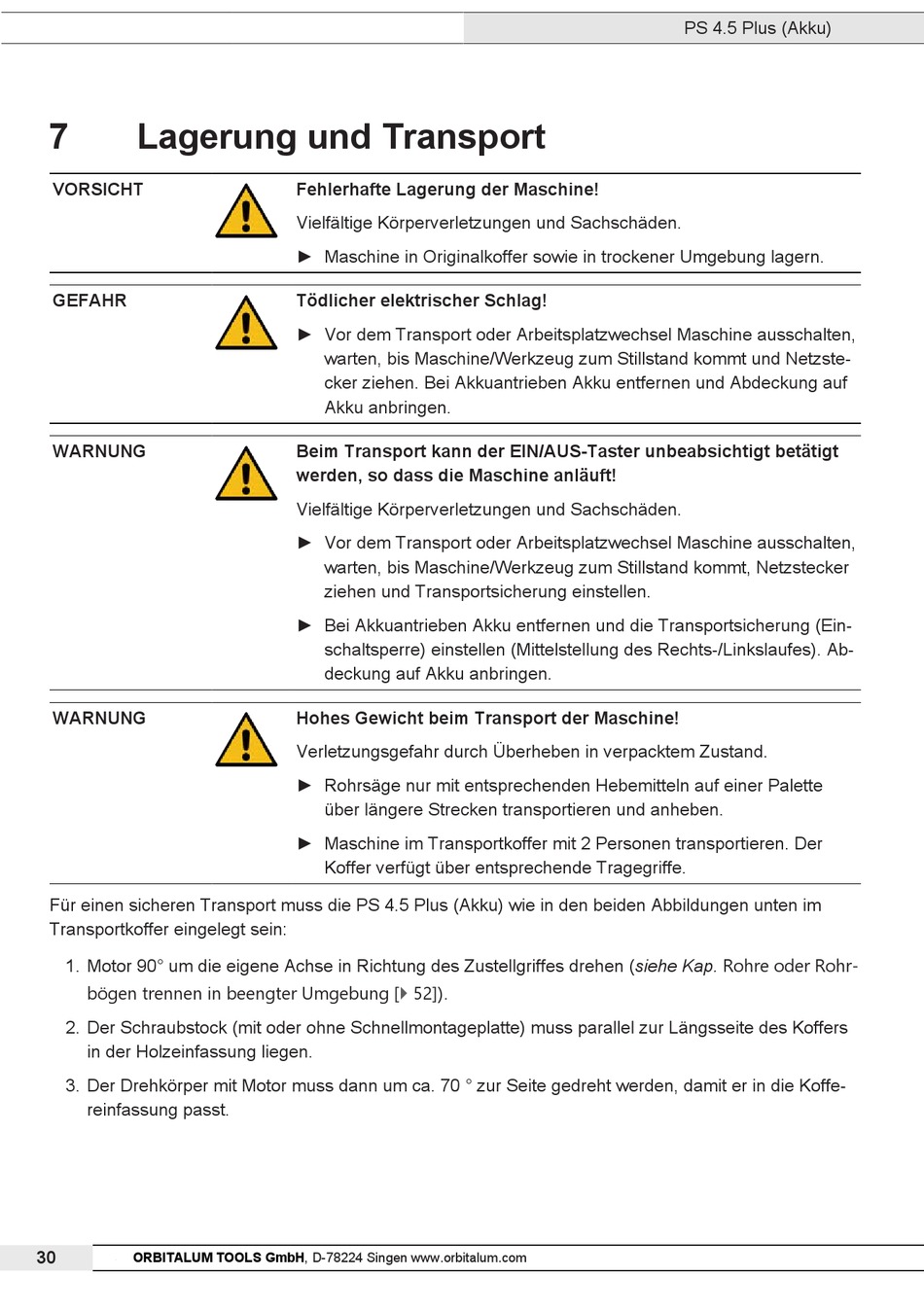

Lagerung und Transport

VORSICHT
GEFAHR
WARNUNG
WARNUNG
Für einen sicheren Transport muss die PS 4.5 Plus (Akku) wie in den beiden Abbildungen unten im
Transportkoffer eingelegt sein:
1. Motor 90° um die eigene Achse in Richtung des Zustellgriffes drehen (siehe Kap. Rohre oder Rohr-
bögen trennen in beengter Umgebung [} 52]).
2. Der Schraubstock (mit oder ohne Schnellmontageplatte) muss parallel zur Längsseite des Koffers
in der Holzeinfassung liegen.
3. Der Drehkörper mit Motor muss dann um ca. 70 ° zur Seite gedreht werden, damit er in die Koffe-
reinfassung passt.
30
ORBITALUM TOOLS
Fehlerhafte Lagerung der Maschine!
Vielfältige Körperverletzungen und Sachschäden.
► Maschine in Originalkoffer sowie in trockener Umgebung lagern.
Tödlicher elektrischer Schlag!
► Vor dem Transport oder Arbeitsplatzwechsel Maschine ausschalten,
warten, bis Maschine/Werkzeug zum Stillstand kommt und Netzste-
cker ziehen. Bei Akkuantrieben Akku entfernen und Abdeckung auf
Akku anbringen.
Beim Transport kann der EIN/AUS-Taster unbeabsichtigt betätigt
werden, so dass die Maschine anläuft!
Vielfältige Körperverletzungen und Sachschäden.
► Vor dem Transport oder Arbeitsplatzwechsel Maschine ausschalten,
warten, bis Maschine/Werkzeug zum Stillstand kommt, Netzstecker
ziehen und Transportsicherung einstellen.
► Bei Akkuantrieben Akku entfernen und die Transportsicherung (Ein-
schaltsperre) einstellen (Mittelstellung des Rechts-/Linkslaufes). Ab-
deckung auf Akku anbringen.
Hohes Gewicht beim Transport der Maschine!
Verletzungsgefahr durch Überheben in verpacktem Zustand.
► Rohrsäge nur mit entsprechenden Hebemitteln auf einer Palette
über längere Strecken transportieren und anheben.
► Maschine im Transportkoffer mit 2 Personen transportieren. Der
Koffer verfügt über entsprechende Tragegriffe.
GmbH, D-78224 Singen www.orbitalum.com
PS 4.5 Plus (Akku)
