PS 4.5 Plus (Akku)

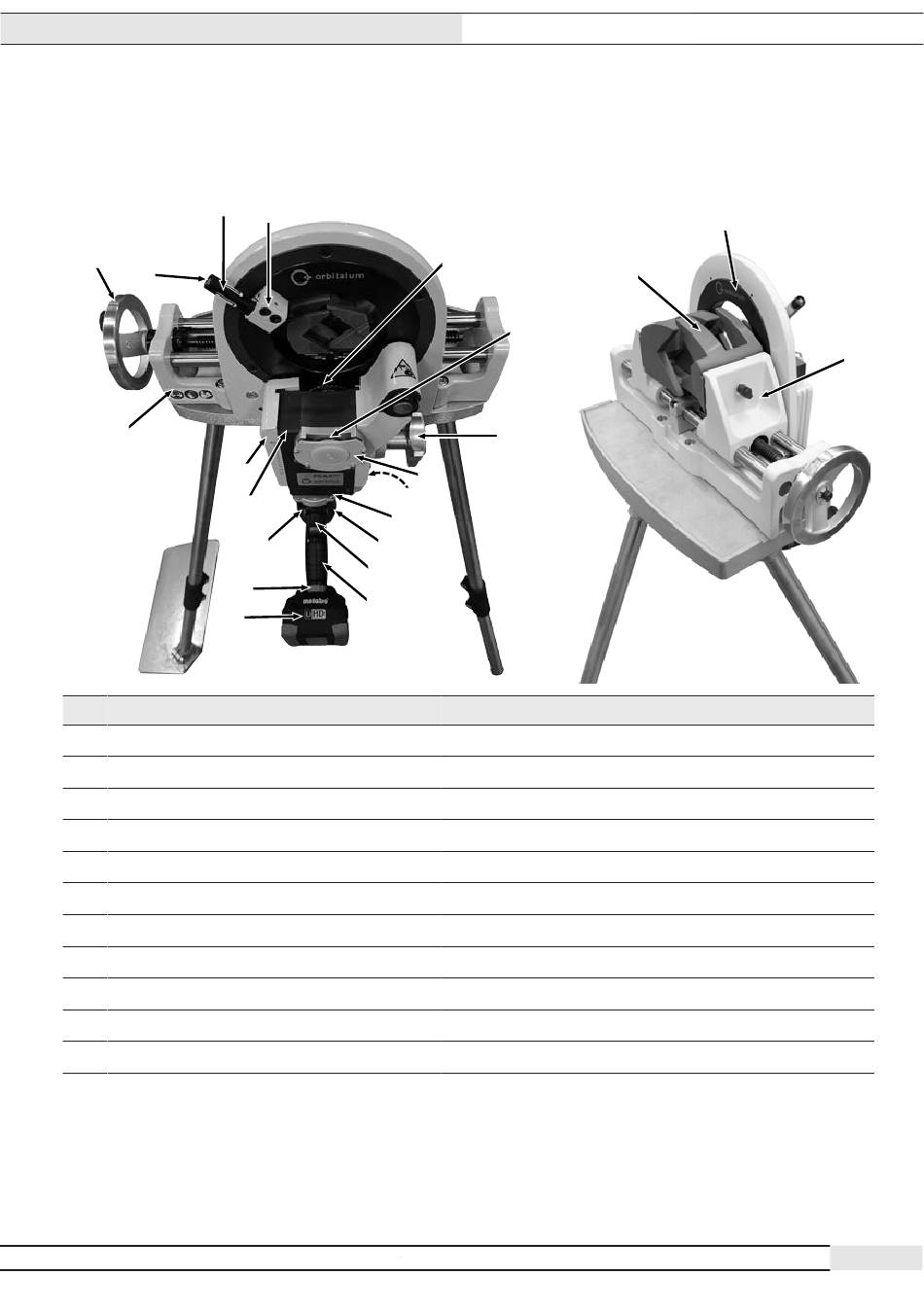

3.2 Portable Rohrsäge PS 4.5 Plus Akku
20
1
2
15
14
13
12
10
POS. BEZEICHNUNG
1 Handrad für Spannbacken
2 EIN/AUS-Schalter Strichlaser
3 Säge-Position 1
4 Säge-Position 2
5 Späneschutz
6 Zustellgriff
7 Typenschild
8 EIN/AUS-Taster
9 Handgriff des Motors
10 Akku
11 Motor
21
7
19
11
22
8
9
ORBITALUM TOOLS
3
4
6
5
POS. BEZEICHNUNG
12 Drehmomentstellrad
13 Schieber
14 Schwenkplatte
15 Schraubstock
16 Drehring
17 Spannbacken aus Alu-Guss
18 Gleitbacken
19 Klemmschraube (um den Motor zu lösen)
20 Strichlaser
21 Halter Strichlaser
22 Schalter für die Drehrichtung
GmbH, D-78224 Singen www.orbitalum.com
16
17
18
21
