Maßbilder und Bohrbilder

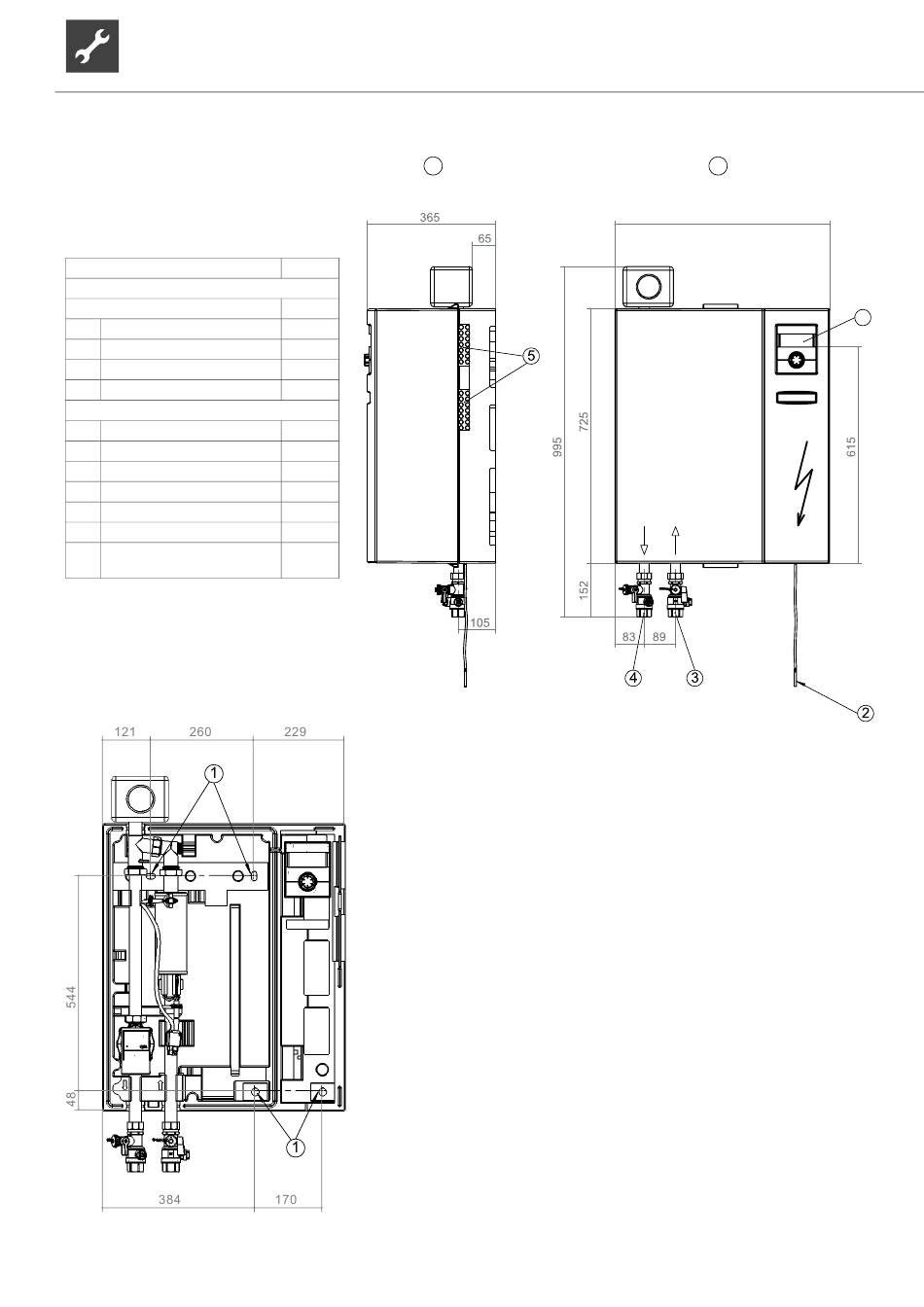

Maßbild:
Legende:
Technische Änderungen vorbehalten.
Alle Maße in mm.
A
Vorderansicht
D
Seitenansicht von rechts
Das Hydraulikmodul wird im Heizungsvorlauf installiert!
Pos.
Bezeichnung
1
Bedienteil
2
Rücklauff ühler ca. 5,5 m ab Gerät
3
Heizwasser Eintritt (Vorlauf)
4
Heizwasser Austritt (Vorlauf)
5
Durchführungen für Elektro-/
Fühlerkabel
22
D
Dim.
Rp 1" IG
Rp 1" IG
Bohrbild:
Legende 819493-
Abstände für Bohrbild
1 = Bohrung<MOD-DIAM>12 für Dübel (Beipack)
HM – AM FR 12
A
610
1
