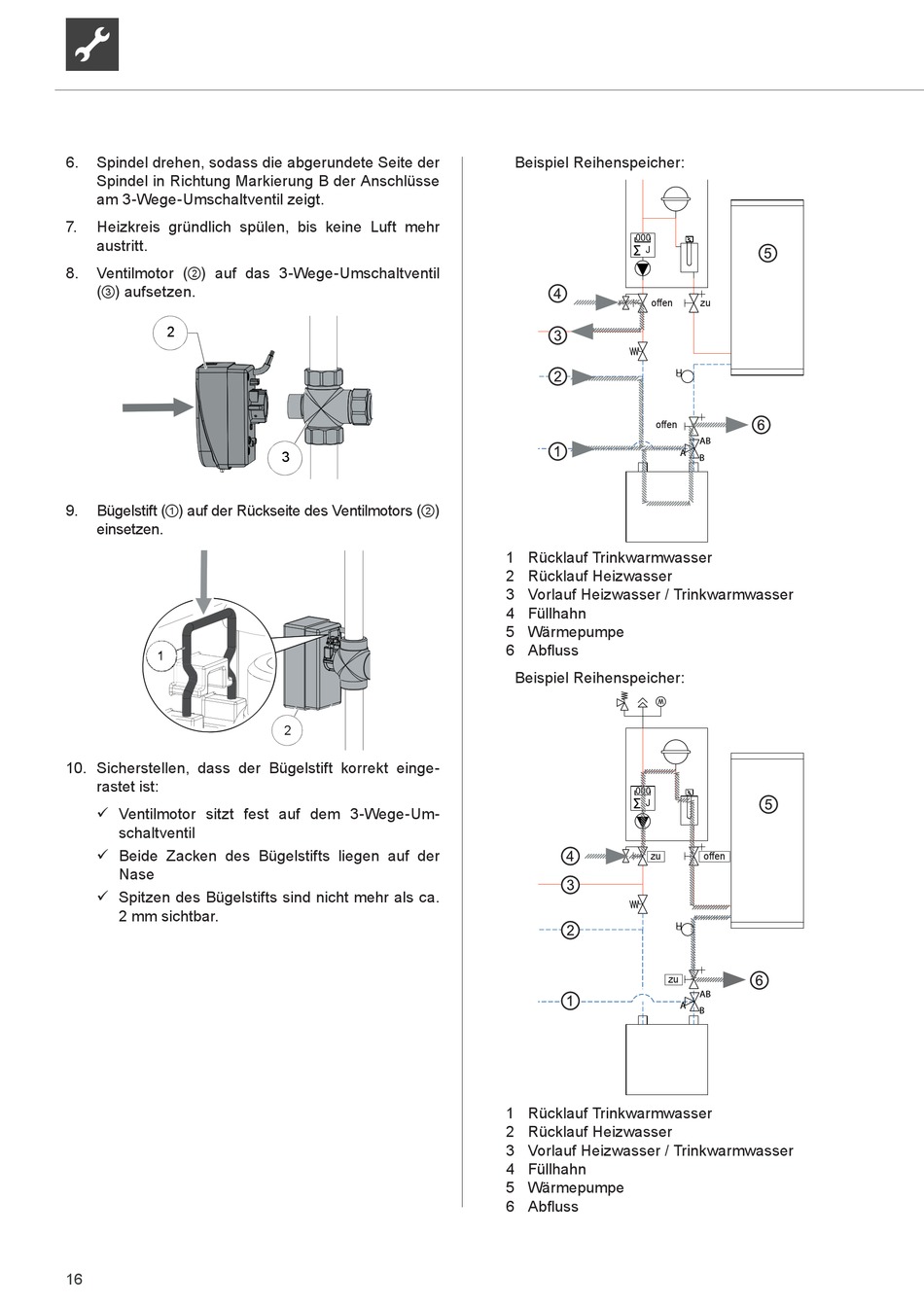

6.
Spindel drehen, sodass die abgerundete Seite der
Spindel in Richtung Markierung B der Anschlüsse
am 3-Wege-Umschaltventil zeigt.
7.
Heizkreis gründlich spülen, bis keine Luft mehr
austritt.
Ventilmotor (②) auf das 3-Wege-Umschaltventil
8.
(③) aufsetzen.
2
Bügelstift (①) auf der Rückseite des Ventilmotors (②)
9.
einsetzen.
1
10. Sicherstellen, dass der Bügelstift korrekt einge-
rastet ist:
Ventilmotor sitzt fest auf dem 3-Wege-Um-
schaltventil
Beide Zacken des Bügelstifts liegen auf der
Nase
Spitzen des Bügelstifts sind nicht mehr als ca.
2 mm sichtbar.
16
3
2
Beispiel Reihenspeicher:
000
J
off en
H
off en
A
1 Rücklauf Trinkwarmwasser
2 Rücklauf Heizwasser
3 Vorlauf Heizwasser / Trinkwarmwasser
4 Füllhahn
5 Wärmepumpe
6 Abfl uss
Beispiel Reihenspeicher:
000
J
zu
H
zu
A
1 Rücklauf Trinkwarmwasser
2 Rücklauf Heizwasser
3 Vorlauf Heizwasser / Trinkwarmwasser
4 Füllhahn
5 Wärmepumpe
6 Abfl uss
6
zu
AB
B
6
off en
AB
B
