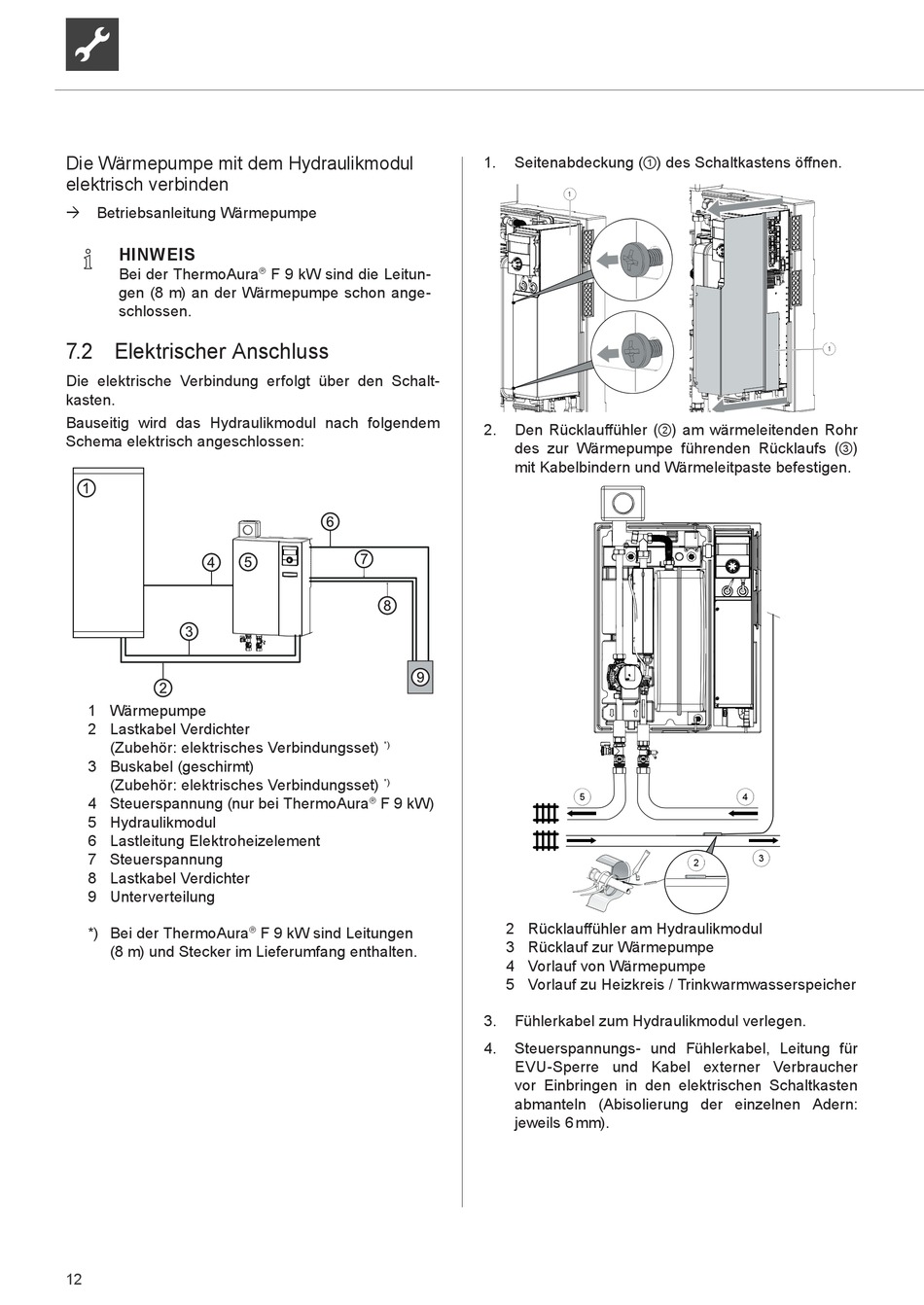

Die Wärmepumpe mit dem Hydraulikmodul
elektrisch verbinden
Betriebsanleitung Wärmepumpe
HINWEIS
Bei der ThermoAura
gen (8 m) an der Wärmepumpe schon ange-
schlossen.
7.2 Elektrischer Anschluss
Die elektrische Verbindung erfolgt über den Schalt-
kasten.
Bauseitig wird das Hydraulikmodul nach folgendem
Schema elektrisch angeschlossen:
1 Wärmepumpe
2 Lastkabel Verdichter
(Zubehör: elektrisches Verbindungsset)
3 Buskabel (geschirmt)
(Zubehör: elektrisches Verbindungsset)
4 Steuerspannung (nur bei ThermoAura
5 Hydraulikmodul
6 Lastleitung Elektroheizelement
7 Steuerspannung
8 Lastkabel Verdichter
9 Unterverteilung
*) Bei der ThermoAura
(8 m) und Stecker im Lieferumfang enthalten.
12
F 9 kW sind die Leitun-
®
5
*)
*)
F 9 kW)
®
F 9 kW sind Leitungen
®
1.
Seitenabdeckung (①) des Schaltkastens öff nen.
1
Den Rücklauff ühler (②) am wärmeleitenden Rohr
2.
des zur Wärmepumpe führenden Rücklaufs (③)
mit Kabelbindern und Wärmeleitpaste befestigen.
5
2 Rücklauff ühler am Hydraulikmodul
3 Rücklauf zur Wärmepumpe
4 Vorlauf von Wärmepumpe
5 Vorlauf zu Heizkreis / Trinkwarmwasserspeicher
3.
Fühlerkabel zum Hydraulikmodul verlegen.
4.
Steuerspannungs- und Fühlerkabel, Leitung für
EVU-Sperre und Kabel externer Verbraucher
vor Einbringen in den elektrischen Schaltkasten
abmanteln (Abisolierung der einzelnen Adern:
jeweils 6 mm).
1
4
3
2
