HINWEIS
Das
integrierte
werkseitig auf 9 kW (6 kW) angeklemmt.
Es kann am Schütz Q auf 6 kW (4 kW) =
2 Phasenbetrieb, hierfür Q5/6 ausklem-
men. Oder auf 3 kW (2 kW) = 1 Phasenbe-
trieb, hierfür Q5/6 und Q5/4 ausklemmen.
Die Klammerwerte sind für das 6 kW-Heiz-
element. Ausgeklemmte Kabel mit Lüster-
klemmen versehen. Es dürfen nur die oben
genannten Phasen ausgeklemmt werden
(Sicherheits-Temperaturbegrenzer).
10. Schaltkasten durch Wiederanbingen der Seitenab-
deckung schließen.
14
Elektroheizelement
ist
Q
8

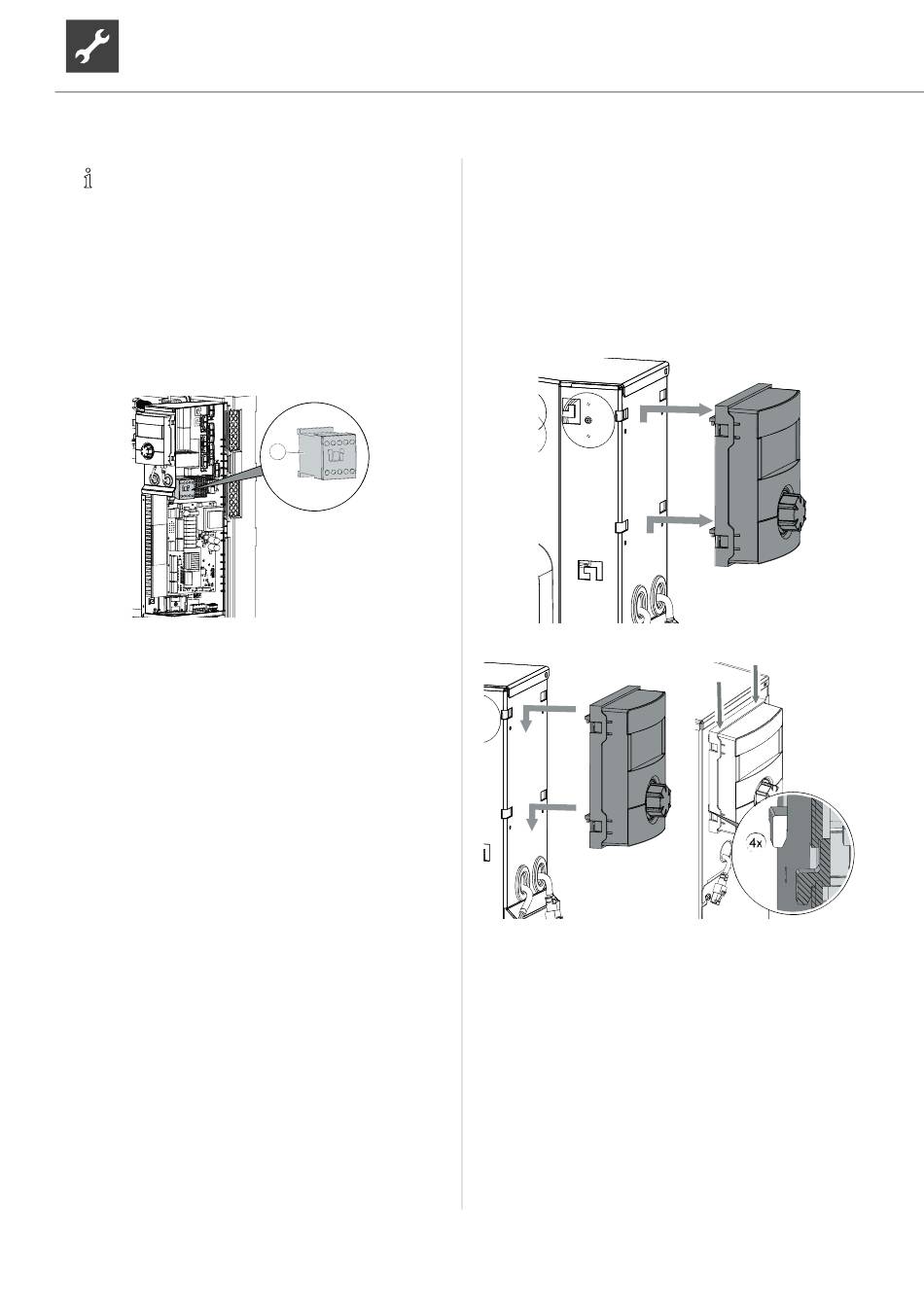

Bedienteil
Das Bedienteil ist werksseitig vormontiert.
Falls das Bedienteil aus irgendeinem Grund abgenom-
men werden muss:
1.
Gerätehaube abnehmen
2.
Alle Verbindungen an der Unterseite ausklemmen
beziehungsweise abstecken.
3.
Bedienteil abheben.
Erneutes Anbringen des Bedienteils:
4x
