11. Schläuche an Füll- und Entleerungshähnen tau-
schen und Verfl üssiger der Wärmepumpe über
Rücklauf spülen.
12. Zusätzlich Entlüftungsventil am Verfl üssiger der
Wärmepumpe öff nen. Verfl üssiger entlüften und
nach vollständiger Entlüftung das Entlüftungs ventil
wieder schließen.
Betriebsanleitung „Umschaltventil"
10 Hydraulische Anschlüsse
isolieren
Hydraulische Leitungen entsprechend den lokalen Vor-
schriften isolieren.
1.
Absperreinrichtungen öff nen.
2.
Druckprobe durchführen und Dichtheit prüfen.
3.
Externe Verrohrung bauseits isolieren.
4.
Alle Anschlüsse, Armaturen und Leitungen isolieren.
11 Überströmventil
Betriebsanleitung Wärmepumpe

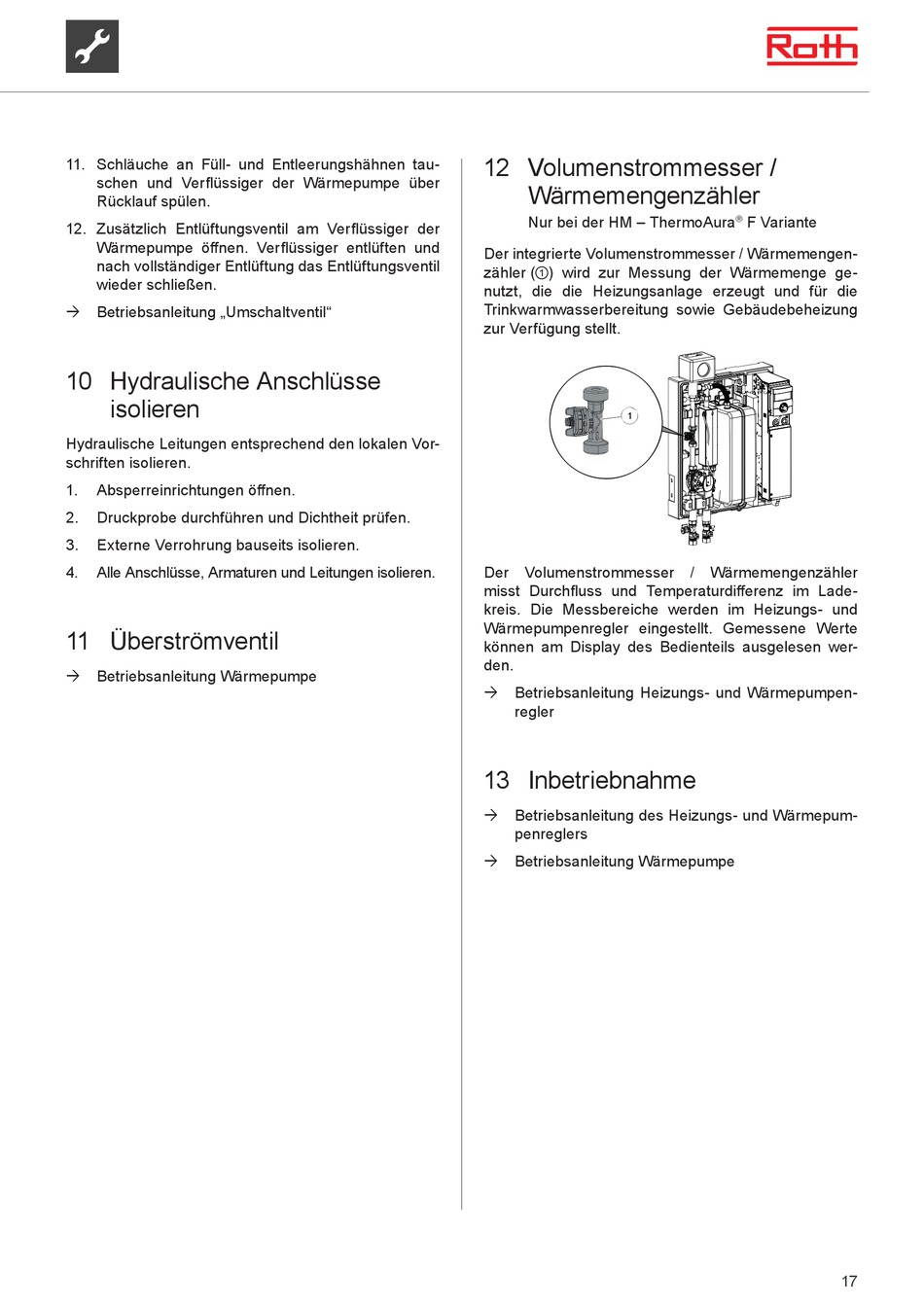

12 Volumenstrommesser /
Wärmemengenzähler
Nur bei der HM – ThermoAura
Der integrierte Volumenstrommesser / Wärmemengen-
zähler (①) wird zur Messung der Wärmemenge ge-
nutzt, die die Heizungsanlage erzeugt und für die
Trinkwarmwasserbereitung sowie Gebäudebeheizung
zur Verfügung stellt.
1
Der Volumenstrommesser / Wärmemengenzähler
misst Durchfl uss und Temperaturdiff erenz im Lade-
kreis. Die Messbereiche werden im Heizungs- und
Wärmepumpenregler eingestellt. Gemessene Werte
können am Display des Bedienteils ausgelesen wer-
den.
Betriebsanleitung Heizungs- und Wärmepumpen-
regler
13 Inbetriebnahme
Betriebsanleitung des Heizungs- und Wärmepum-
penreglers
Betriebsanleitung Wärmepumpe
F Variante
®
17
