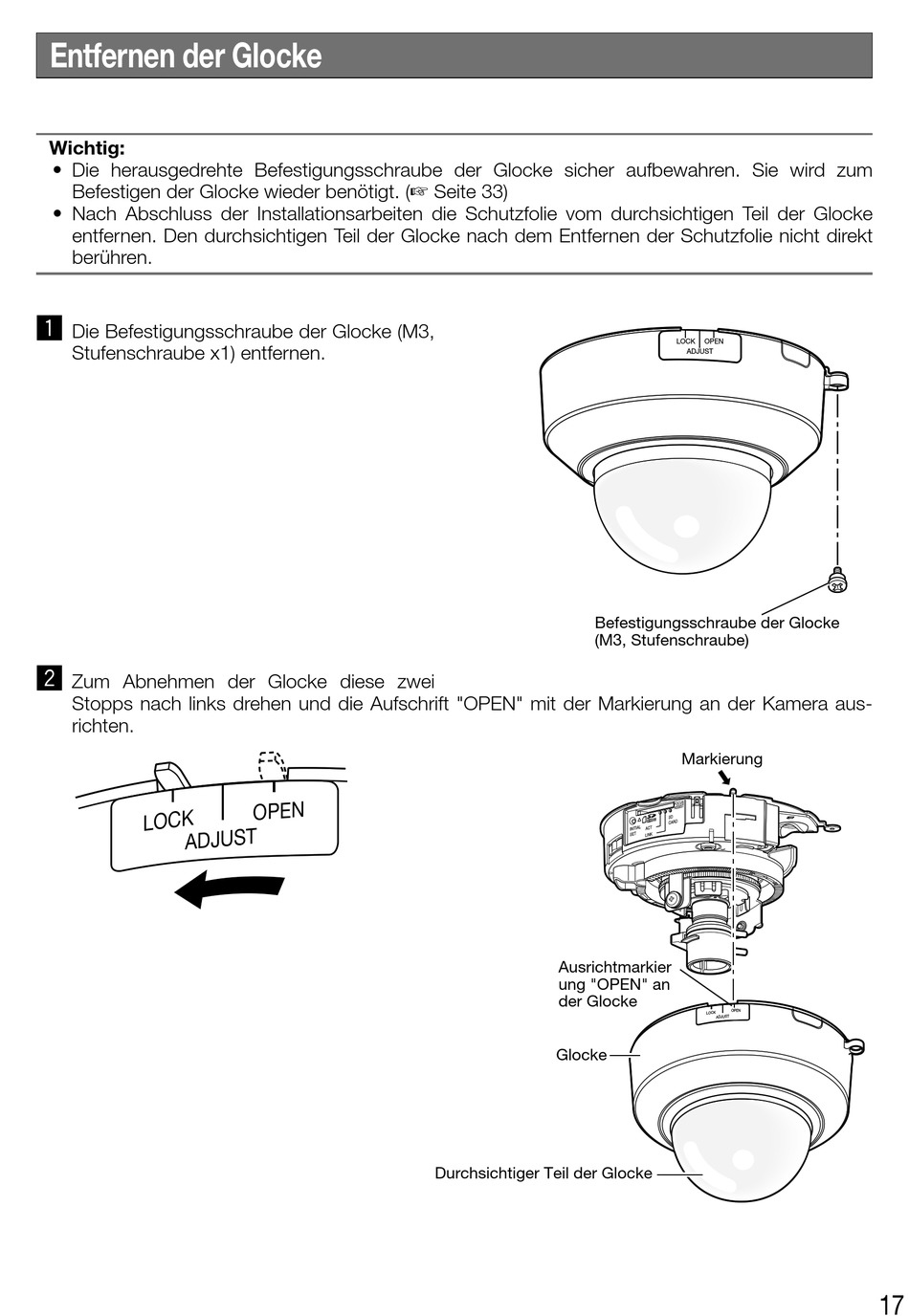

Entfernen der Glocke

Wichtig:
• Die herausgedrehte Befestigungsschraube der Glocke sicher aufbewahren. Sie wird zum
Befestigen der Glocke wieder benötigt. (☞ Seite 33)
• Nach Abschluss der Installationsarbeiten die Schutzfolie vom durchsichtigen Teil der Glocke
entfernen. Den durchsichtigen Teil der Glocke nach dem Entfernen der Schutzfolie nicht direkt
berühren.
z
Die Befestigungsschraube der Glocke (M3,
Stufenschraube x1) entfernen.
x
Zum Abnehmen der Glocke diese zwei
Stopps nach links drehen und die Aufschrift "OPEN" mit der Markierung an der Kamera aus-
richten.
Befestigungsschraube der Glocke
(M3, Stufenschraube)
Ausrichtmarkier
ung "OPEN" an
der Glocke
Glocke
Durchsichtiger Teil der Glocke
LOCK OPEN
ADJUST
Markierung
17
