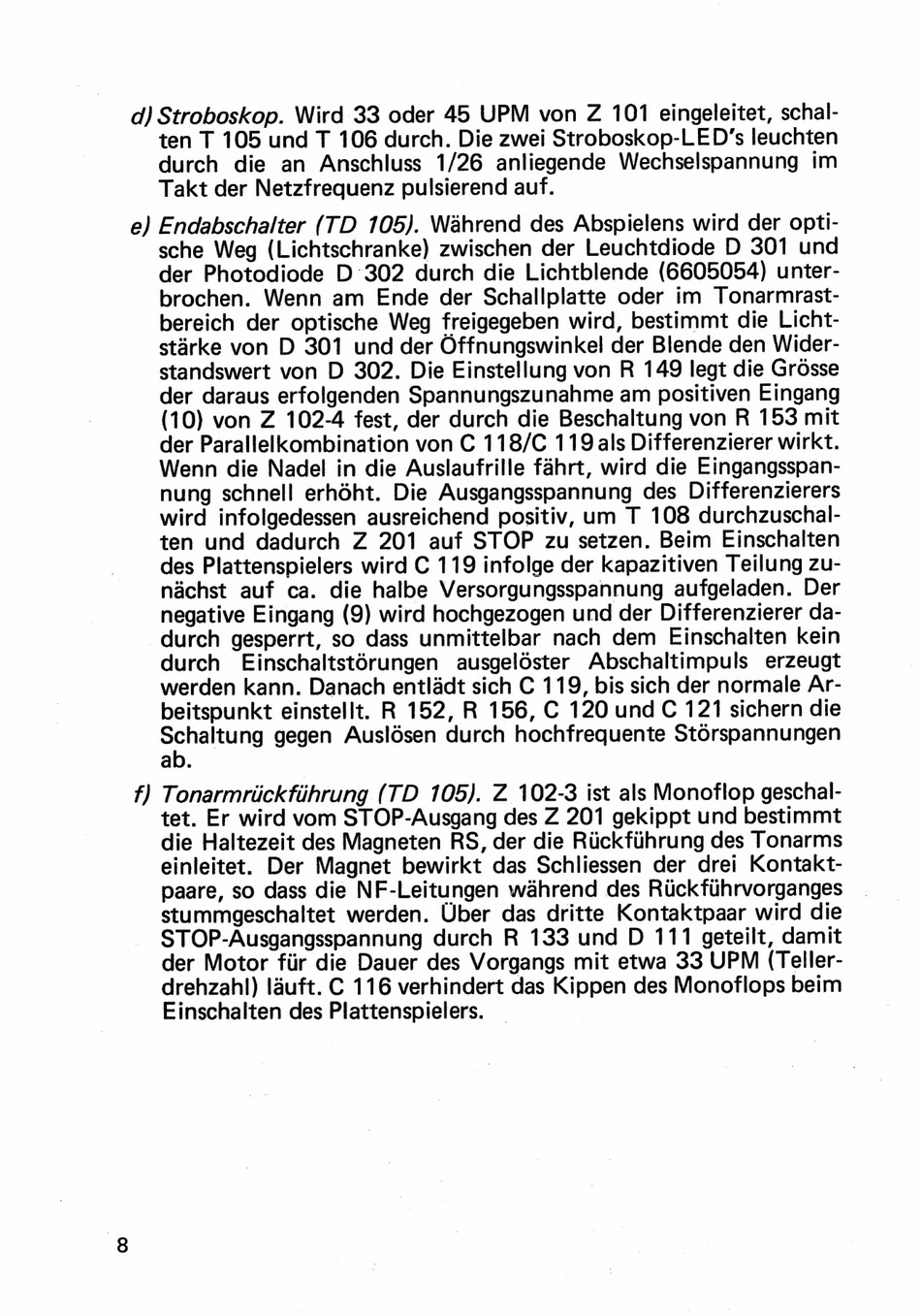

ten T 105 und T 106 durch. Die zwei Stroboskop-LED's leuchten
durch
die an Anschluss
1/26 anliegende Wechselspannung
im
Takt der Netzfrequenz pulsierend auf.
f)
Tonarmrickfihrung
(TD 105). Z 102-3 ist als Monoflop geschal-
tet. Er wird vom STOP-Ausgang des Z 201 gekippt und bestimmt
die Haltezeit des Magneten RS, der die Ruckfiihrung des Tonarms
einleitet.
Der Magnet bewirkt das Schliessen der drei Kontakt-
paare, so dass die NF-Leitungen wahrend des Ruckfuhrvorganges
stummgeschaltet werden. Uber das dritte Kontaktpaar wird die
STOP-Ausgangsspannung durch R 133 und D 111 geteilt, damit
der Motor fiir die Dauer des Vorgangs mit etwa 33 UPM (Teller-
drehzahl) lauft. C 116 verhindert das Kippen des Monoflops beim
Einschalten des Plattenspielers.
