Victron energy Peak Power Pack PPP-8 Anleitung Seite 101

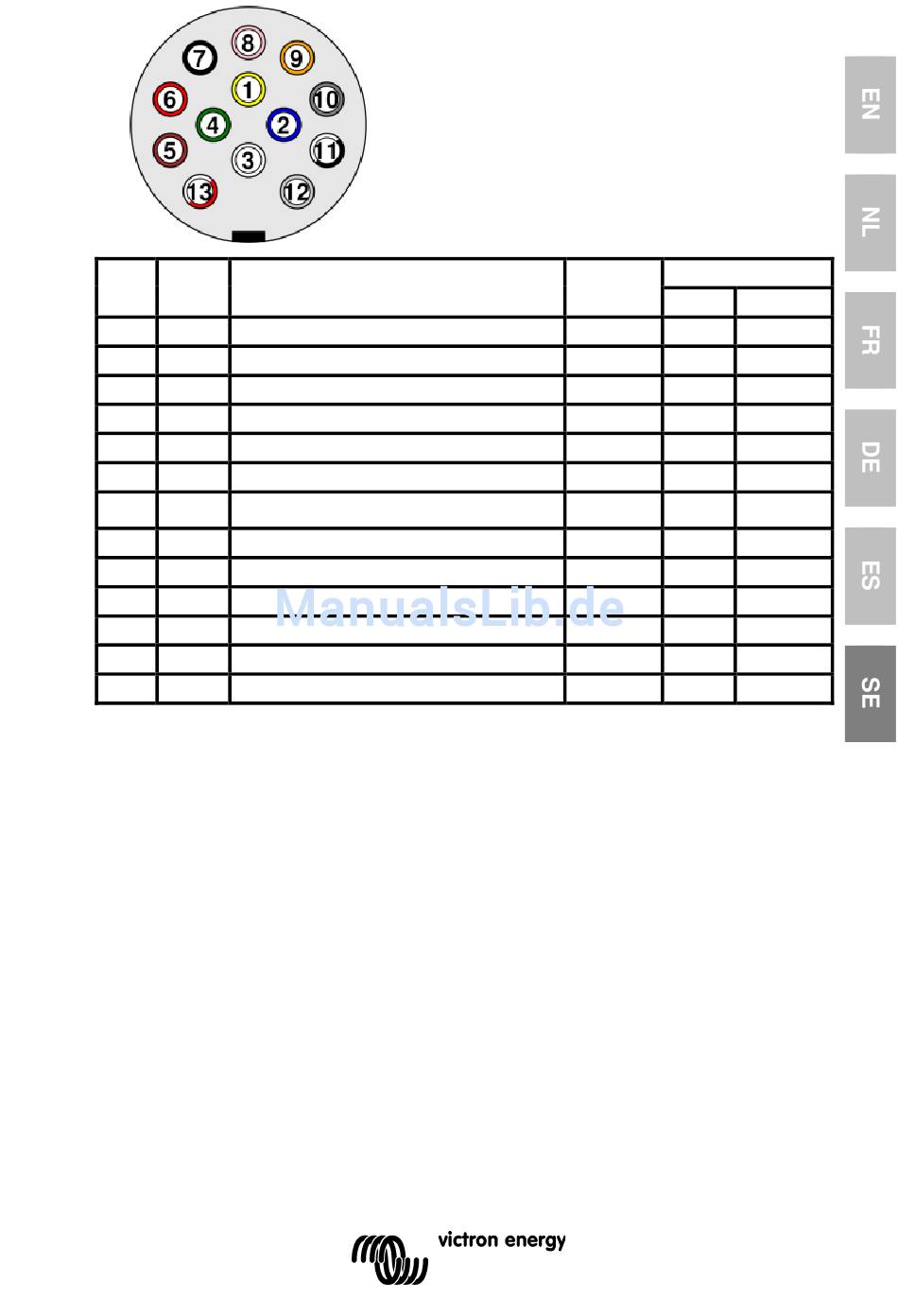

Pin
DIN Namn
ne
1 L
Vänster blinkers
2
Dimbakljus
3 31
Jord (-) för stift 1-8
4 R
Höger blinkers
5 58 R
Bakljus, sidomarkeringslykta, skyltlykta h
6 54
Bromsljus
7 58 L
Bakljus, sidomarkeringslykta, skyltlykta v
8
Backljus
9 30
+12 V ständig spänning
10 15 + 12 V via tändning (kylskåp)
11 31
Jord (-) för pinne 10
12
Identifiering av kopplad slägvagn
13 31
Jord (-) för pinne 9
Pinnar 9 eller 10 med sina respektive jordningsdon (11 eller 13) kan
användas.
I vanliga fall är pinnar 9 och 10 säkrade vid 20 A på bilens
säkringskort.
Fördelen med att använda pinne 10 är att PPP endast laddas när
tändningen är på så att bilbatteriet inte laddas ur vid parkering. Pinne
10 är inte ett standardtillbehör på de flesta bilmodeller så kontrollera
att den finns tillgänglig.
Om du kopplar till pinne 9 bör du vara uppmärksam så att inte
bilbatteriet töms helt när motorn inte är igång. Koppla bort
släpkontakten vid längre stopp.
De flesta absorptionskylskåp använder upp till 10 A. När PPP läggs till
på samma krets blir inte 20 A säkringen överbelastad men det finns
inte någon ytterligare ström till andra belastningar. När andra
belastningar används, såsom vattenpumpen eller lampor måste
kylskåpet slås om till gas.
Kabelstorlek
Färg
2
mm
1,5
Gul
1,5
Blå
2,5
Vit
1,5
Grön
1,5
Brun
1,5
Röd
1,5
Svart
1,5
Rosa
2,5
Orange
Grå 2,5
2,5
Svart/Vit
1,5
Ljusgrå
2,5
Röd/Vit
AWG
15
15
13
15
15
15
15
15
13
13
13
15
13
7
