Verwandte Anleitungen für Powerplus SET33
Inhaltszusammenfassung für Powerplus SET33

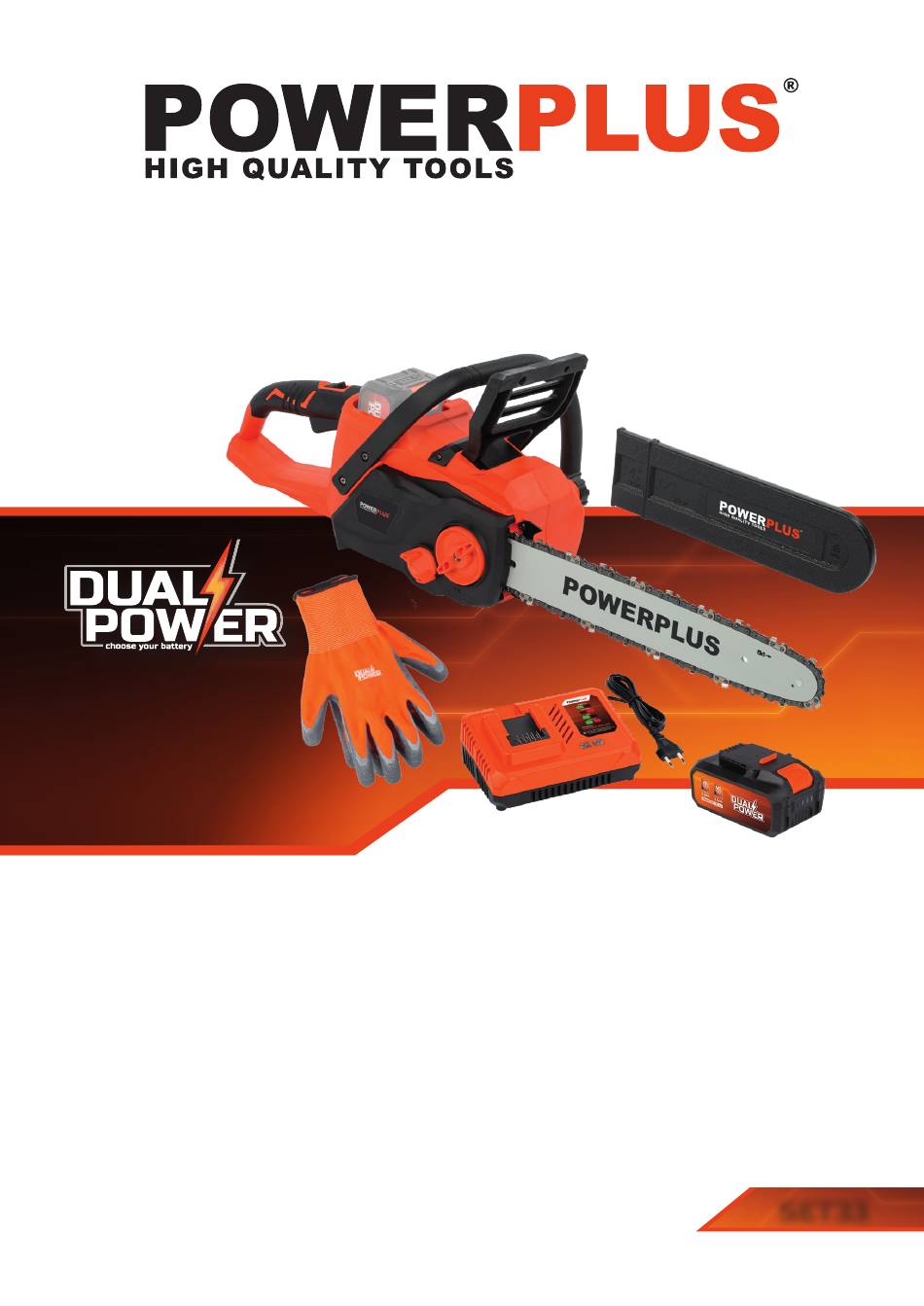

- Seite 1 · · · · · · · · · SET33 · · · · · · · · ·...
- Seite 2 POWDPG7575 CHAINSAW · · · · · · · · · · · · · · · · · · KETTINGZAAG - TRONÇONNEUSE - KETTENSÄGE MOTOSIERRA - MOTOSEGA...
- Seite 4 POWDPG7575 Fig A Copyright © 2017 VARO www.varo.com...
- Seite 5 POWDPG7575 Fig. 1 Fig 2 Fig 3 Copyright © 2017 VARO www.varo.com...
- Seite 6 POWDPG7575 Fig. 4 Fig. 5 Copyright © 2017 VARO www.varo.com...
- Seite 7 POWDPG7575 Fig. 6 Fig. 8 Fig 7 Copyright © 2017 VARO www.varo.com...
- Seite 8 POWDPG7575 Fig 10 Fig 9 Fig 11b Fig 11a Fig 11c Fig 11d Copyright © 2017 VARO www.varo.com...
- Seite 9 POWDPG7575 Fig 12 Fig 13b Fig 13a Fig 13c Fig 14 Fig 15 Copyright © 2017 VARO www.varo.com...
- Seite 10 POWDPG7575 5/32’’4mm 0.025’’/0.65 30° 80° 0° Fig. 16 Fig 17 Copyright © 2017 VARO www.varo.com...
- Seite 68 POWDPG7575 EINSATZBEREICH ................. 3 BESCHREIBUNG DER TEILE (ABB. A) ........3 VERZEICHNIS DES VERPACKUNGSINHALTS ......4 SYMBOLE ..................4 ALLGEMEINE SICHERHEITSHINWEISE FÜR ELEKTROWERKZEUGE ..............5 Arbeitsplatz ......................5 Elektrische Sicherheit ................... 5 Sicherheit von Personen ..................5 Der Gebrauch und die Pflege von Elektrowerkzeugen ........6 Wartung ........................
- Seite 69 POWDPG7575 ALLGEMEINE ANLEITUNGEN ZUM SCHNEIDEN ..... 13 13.1 Fällen ........................13 13.2 Entfernen von Zweigen ..................14 13.3 Zuschneiden der Länge ..................14 13.4 Zuschneiden der Länge auf dem Sägebock ............15 REINIGUNG UND WARTUNG ............15 14.1 Zähnung der Leitschiene ölen ................15 14.2 Wartung der Leitschiene ..................
-
Seite 70: Einsatzbereich

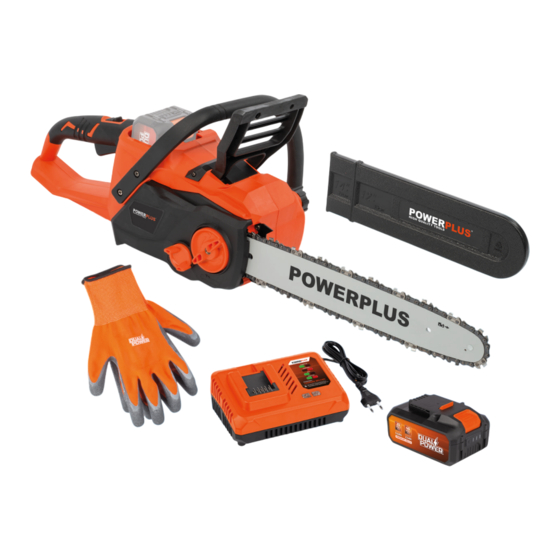

POWDPG7575 KETTENSÄGE 40 V 300 MM POWDPG7575 1 EINSATZBEREICH Diese Modelle sind für den gelegentlichen Einsatz durch Hauseigentümer, Landhausbewohner und Camper ausgelegt, und sie dienen für alle allgemeinen Arbeiten, z.B. Roden, Beschneiden, Brennholz schneiden usw. Sie sind nicht für längere Arbeiten vorgesehen. -
Seite 71: Verzeichnis Des Verpackungsinhalts
POWDPG7575 WARNHINWEIS: Schützen Sie sich vor Rückschlägen. Halten Sie die Kettensäge während des Gebrauchs mit beiden Händen fest. Lesen und befolgen Sie zu Ihrer eigenen Sicherheit die Sicherheitshinweise in dieser Anleitung, bevor Sie die Kettensäge in Betrieb nehmen. Eine nicht bestimmungsgemäße Verwendung kann schwere Verletzungen verursachen. -
Seite 72: Allgemeine Sicherheitshinweise Für Elektrowerkzeuge
POWDPG7575 Akku und Ladegerät nur in Umgebungstemperatur max. geschlossenen Räumen 40 °C. (Gilt nur für Akku) benutzen. 5 ALLGEMEINE SICHERHEITSHINWEISE FÜR ELEKTROWERKZEUGE Lesen Sie alle Sicherheitshinweise und Anweisungen gut durch. Die Nichtbeachtung der Sicherheitshinweise und Anweisungen kann einen Stromschlag, Brand und/oder schwere Verletzungen verursachen. Bewahren Sie alle Sicherheitshinweise und Anweisungen zur späteren Einsicht auf. -
Seite 73: Der Gebrauch Und Die Pflege Von Elektrowerkzeugen
POWDPG7575 Moment der Unachtsamkeit beim Gebrauch des Elektrowerkzeugs kann zu schweren Verletzungen führen. ▪ Tragen Sie persönliche Schutzausrüstung und immer eine Schutzbrille. Das Tragen persönlicher Schutzausrüstung, wie Staubschutzmaske, rutschfeste Sicherheitsschuhe, Schutzhelm oder Ohrenschutz, je nach Art und Einsatz des Elektrowerkzeugs, verringert das Verletzungsrisiko. -
Seite 74: Allgemeine Sicherheitshinweise
POWDPG7575 6 ALLGEMEINE SICHERHEITSHINWEISE ▪ Arbeiten Sie mit der Säge NICHT einhändig! Anderenfalls besteht die Gefahr, dass Bediener, Helfer oder Zuschauer verletzt werden können. Eine Kettensäge ist für einen zweihändigen Betrieb ausgelegt. ▪ Arbeiten Sie mit der Säge NICHT, wenn Sie müde oder unter dem Einfluss von Drogen, Alkohol oder Medikamenten stehen. -
Seite 75: Zusätzliche Sicherheitshinweise Für Akkus Und Ladegeräte
POWDPG7575 ▪ Tragen Sie hochfeste Schutzhandschuhe, und halten Sie Ihre Hände warm. Die längere Benutzung der Kettensäge setzt den Bediener Schwingungen aus, welche möglicherweise zu einem Weißfingersyndrom führen. Um das Risiko eines Weißfingersyndroms zu verringern, tragen Sie bitte hochfeste Schutzhandschuhe, und halten Sie Ihre Hand warm. Wenn eines der Symptome des Weißfingersyndroms (weiße Finger durch mangelnde Durchblutung aufgrund von Vibrationen) auftritt, suchen Sie umgehend einen Arzt auf. -
Seite 76: Den Akku Laden Und Einsetzen Oder Herausnehmen
POWDPG7575 Ladegeräte ▪ Nie versuchen, nicht aufladbare Batterien aufzuladen. ▪ Schadhafte Kabel sofort ersetzen. ▪ Das Ladegerät darf nicht mit Wasser in Kontakt kommen. ▪ Das Ladegerät nicht öffnen. ▪ Das Ladegerät nicht untersuchen. ▪ Das Ladegerät ist nur für die Verwendung in geschlossenen Räumen bestimmt. 8 DEN AKKU LADEN UND EINSETZEN ODER HERAUSNEHMEN Anzeigen am Ladegerät Das Ladegerät an die Steckdose anschließen... -
Seite 77: Vorsichtsmassnahmen Gegen Rückschläge
POWDPG7575 9 VORSICHTSMASSNAHMEN GEGEN RÜCKSCHLÄGE Ein Rückschlag kann auftreten, wenn die Nase oder die Spitze der Leitschiene (am Sägeblatt) einen Gegenstand berührt, oder wenn das Holz die Kettensäge im Schnitt einklemmt. Wenn die Schienenspitze Kontakt mit einem Gegenstand bekommt, kann die Leitschiene blitzschnell nach oben und zurück zum Bediener schlagen. -
Seite 78: Montage
POWDPG7575 10 MONTAGE Beim Umgang mit dem Schneidblatt und der Kette immer Schutzhandschuhe tragen. Diese Teile sind scharf und können Grate aufweisen. Die Kette nie berühren oder einstellen, wenn der Motor läuft. Die Sägekette ist sehr scharf. Bei Wartungsarbeiten an der Kette immer Schutzhandschuhe tragen, um mögliche schwere Verletzungen zu vermeiden. -
Seite 79: Schmieröl Für Die Sägekette (Abb. 6)
POWDPG7575 10.2 Schmieröl für die Sägekette (Abb. 6) ▪ Vor dem ersten Einsatz einer neuen Kette muss der Behälter (Tank) mit Öl für die Sägekette gefüllt werden. (Aus unserem Sortiment lieferbar: POWOIL003 – 1 Liter und POWOIL006 – 5 Liter) ▪... -
Seite 80: Bedienung Der Kettenbremse (Abb. 10)
POWDPG7575 ▪ Beim Loslassen des Auslösers wird der Feststeller automatisch wieder freigestellt. 12.4 Bedienung der Kettenbremse (Abb. 10) Vor jedem Einsatz der Kettensäge muss die Kettenbremse auf ihre ordnungsgemäße Funktion überprüft werden. ▪ Mit der links um den Vordergriff befindlichen Hand den Hebel der Kettenbremse bei laufendem Gerät mit dem Handrücken in Richtung Sägeblatt drücken. -
Seite 81: Entfernen Von Zweigen
POWDPG7575 Sägen Sie den Baumstamm nie vollständig durch. Lassen Sie immer einen Ankerpunkt stehen. Der Ankerpunkt hält den Baum. Wenn der Stamm vollständig durchgesägt wird, können Sie die Fallrichtung nicht mehr kontrollieren. Stecken Sie einen Keil oder einen Fallhebel in den Schnitt, noch bevor der Baum instabil wird und sich zu bewegen beginnt. Die Leitschiene kann sich dann nicht im Fällschnitt verklemmen, wenn Sie die Fallrichtung falsch einschätzt haben. -
Seite 82: Zuschneiden Der Länge Auf Dem Sägebock
POWDPG7575 HINWEIS: Die beste Methode einen Baumstamm der Länge nach zuzuschneiden, ist mit Hilfe eines Sägebocks. Ist dies nicht möglich, sollte der Stamm mit Hilfe der Zweigstrünke oder über Stützblöcke angehoben und abgestützt werden. Stellen Sie sicher, dass der zu schneidende Stamm sicher abgestützt ist. -
Seite 83: Schärfen Der Kette
POWDPG7575 straffen Kette tragen zur schnellen Abnutzung der Schiene bei. Zur Verringerung der Schienenabnutzung werden folgende Schritte zur Wartung der Leitschiene empfohlen. WARNHIWEIS: Tragen Sie bei Wartungsarbeiten immer Schutzhandschuhe. Warten Sie die Säge nicht, wenn der Motor noch heiß ist. 14.3 Schärfen der Kette Für den unerfahrenen Benutzer von Kettensägen empfehlen wir, die Sägekette von einem... -
Seite 84: Leitschiene
POWDPG7575 WARNHINWEIS: Eine scharfe Kette erzeugt wohlgeformte Späne. Wenn die Kette Sägemehl erzeugt, muss sie geschärft werden. 3-4-mal nach dem jeweiligen Schärfen der Schneidelemente müssen Sie die Höhe der Tiefen prüfen, und diese ggf. mit einer flachen Feile und der optional mitgelieferten Schablone tiefer legen, und dann die vordere Ecke abrunden. -
Seite 85: Technische Daten
▪ Wir lehnen jede Haftung für Verletzungen ab, die infolge des unsachgemäßen Gebrauchs des Geräts eingetreten sind. ▪ Reparaturen dürfen nur von einem autorisierten Kundendienst für Powerplus Geräte ausgeführt werden. Copyright © 2020 VARO www.varo.com S e i t e... -
Seite 86: Umwelt
POWDPG7575 ▪ Weitere Informationen erhalten Sie unter der Tel.-Nr.: 00 32 3 292 92 90 ▪ Eventuelle Transportkosten gehen immer zu Lasten des Kunden; es sei denn, Anderslautendes wurde schriftlich vereinbart. ▪ Gleichzeitig kann ein Garantieanspruch nicht geltend gemacht werden, wenn der Schaden infolge von mangelnder Wartung oder Überlastung des Geräts entstanden ist. -
Seite 87: Konformitätserklärung
Hiermit erklären wir, VARO N.V., Joseph Van Instraat 9, B-2500 Lier, Belgien, dass das nachfolgend bezeichnete Gerät Bezeichnung des Geräts: Kettensäge 300 mm Marke: POWERplus Modell: POWDPG7575 den grundlegenden Anforderungen und anderen einschlägigen Bestimmungen der entsprechenden EU-Richtlinien auf der Grundlage der harmonisierten EU-Normen entspricht. - Seite 389 DISCOVER THE ENTIRE PRODUCT RANGE AT WWW.DUAL-POWER.COM VARO - VIC. VAN ROMPUY nv JOSEPH VAN INSTRAAT 9 - 2500 LIER - BELGIUM OFFICES: WWW.VARO.COM IBERICA BRICOLAGE S.L. - ESPAÑA DESIGNED AND MARKETED BY VARO ASIA PACIFIC HONG KONG Ltd / SHANGHAI PRC AUSTRALIA Pty Ltd / GERMANY GmbH ©copyright by varo...
- Seite 392 POWDP9064 FIG.A...
- Seite 393 POWDP9064 Fig. 1 Fig. 1a...
- Seite 414 POWDP9064 EINSATZBEREICH ................. 2 BESCHREIBUNG DER TEILE (ABB. A) ........2 VERZEICHNIS DES VERPACKUNGSINHALTS ......2 ERKLÄRUNG DER SYMBOLE ............2 ALLGEMEINE SICHERHEITSHINWEISE FÜR ELEKTROWERKZEUGE ..............3 Arbeitsplatz ......................3 Elektrische Sicherheit ................... 3 Sicherheit von Personen ..................3 Der Gebrauch und die Pflege von elektrisch betriebenen Geräten ....4 Wartung ........................
-
Seite 415: Einsatzbereich
POWDP9064 AKKU 40V LI-ION + LADEGERÄT POWDP9064 1 EINSATZBEREICH Dieser Akku und das Ladegerät sind nur für die Verwendung mit unseren Dual Power Range- Werkzeugen vorgesehen. Sie können 40 V-Akkus in diesem Bereich nur für 20/40 V-Geräte verwenden. Nicht für den professionellen Einsatz geeignet. WARNHINWEIS! Bitte lesen Sie vor der Inbetriebnahme des Geräts zu Ihrer eigenen Sicherheit dieses Handbuch und die allgemeinen Sicherheitshinweise gründlich durch. -
Seite 416: Allgemeine Sicherheitshinweise Für
POWDP9064 Akku und Ladegerät nur in Akkupack oder Ladegerät nicht geschlossenen Räumen ins Feuer werfen. benutzen. 5 ALLGEMEINE SICHERHEITSHINWEISE FÜR ELEKTROWERKZEUGE Bitte lesen Sie alle Anweisungen und Warnhinweise genau durch. Die Nichteinhaltung von Anweisungen und Warnhinweisen kann zu einem Stromschlag, zu einem Brand und/oder zu schweren Verletzungen führen. -
Seite 417: Wartung
POWDP9064 ▪ Tragen Sie eine persönliche Schutzausrüstung und immer eine Schutzbrille. Das Tragen von persönlicher Schutzausrüstung, wie Staubmaske, rutschfeste Sicherheitsschuhe, Schutzhelm oder Ohrenschutz, je nach Art und Einsatz des Geräts, verringert das Verletzungsrisiko. ▪ Vermeiden Sie eine unbeabsichtigte Inbetriebnahme. Vergewissern Sie sich, dass das Gerät ausgeschaltet ist, bevor Sie es an die Stromversorgung anschließen. -
Seite 418: Zusätzliche Sicherheitshinweise Für Akkus Und
POWDP9064 6 ZUSÄTZLICHE SICHERHEITSHINWEISE FÜR AKKUS UND LADEGERÄTE Nur Akkus und Ladegeräte einsetzen, die sich für diese Maschine eignen. Akkus ▪ Nie versuchen, den Akku zu öffnen. ▪ Nicht in Bereichen lagern, wo die Temperatur über 40 °C steigen kann. ▪... -
Seite 419: Betrieb
POWDP9064 7 BETRIEB Akkupack aufladen HINWEIS: Akkus erreichen ihre volle Leistungsfähigkeit noch nicht nach dem ersten Aufladen, sondern erst nach einigen Ladevorgängen. Den Akku nur in geschlossenen Räumen aufladen. Beim Aufladen kann sich der Akkupack leicht erwärmen. Das ist völlig normal und kein Anzeichen für ein Problem. -
Seite 420: Technische Daten
POWDP9064 wird, bitte auf den Ein-/Aus-Schalter drücken, um zu prüfen, ob der Akku für den ordnungsgemäßen Betrieb ausreichend geladen ist. Diese 3 LED können den Ladezustand des Akkus anzeigen: 3 LED leuchten auf: Akku ist aufgeladen 2 LED leuchten auf: Akku ist zu 60% geladen 1 LED leuchtet auf: Akku ist fast entladen 8 TECHNISCHE DATEN Type...
