Multi 3630 IDS
Besonderheiten der
Multiparameterson-
den MPP 9x0 IDS
ba77170d05
10/2021
10

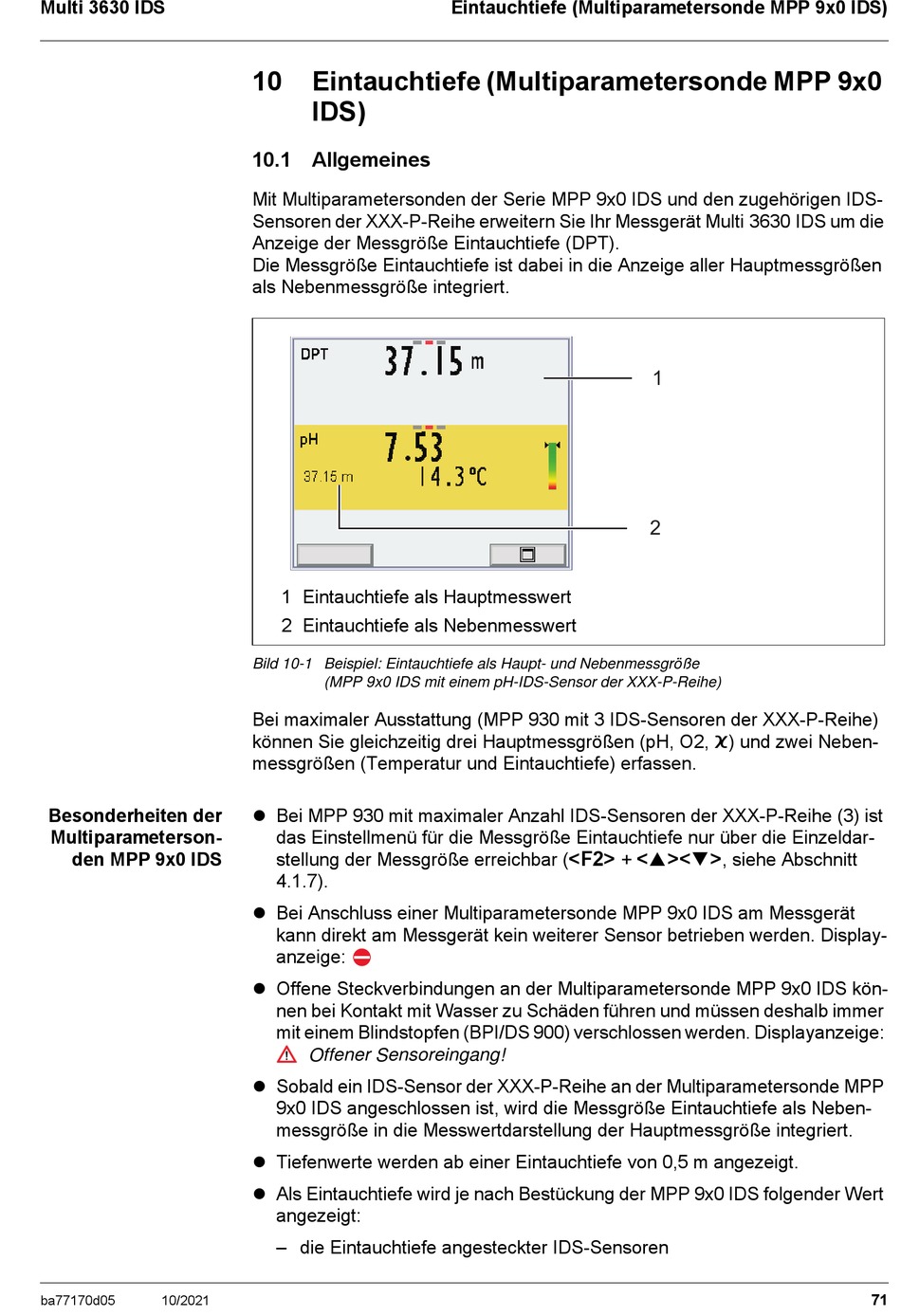

Eintauchtiefe (Multiparametersonde MPP 9x0
IDS)
10.1 Allgemeines
Mit Multiparametersonden der Serie MPP 9x0 IDS und den zugehörigen IDS-
Sensoren der XXX-P-Reihe erweitern Sie Ihr Messgerät Multi 3630 IDS um die
Anzeige der Messgröße Eintauchtiefe (DPT).
Die Messgröße Eintauchtiefe ist dabei in die Anzeige aller Hauptmessgrößen
als Nebenmessgröße integriert.
1 Eintauchtiefe als Hauptmesswert
2 Eintauchtiefe als Nebenmesswert
Bild 10-1 Beispiel: Eintauchtiefe als Haupt- und Nebenmessgröße
(MPP 9x0 IDS mit einem pH-IDS-Sensor der XXX-P-Reihe)
Bei maximaler Ausstattung (MPP 930 mit 3 IDS-Sensoren der XXX-P-Reihe)
können Sie gleichzeitig drei Hauptmessgrößen (pH, O2,
messgrößen (Temperatur und Eintauchtiefe) erfassen.
Bei MPP 930 mit maximaler Anzahl IDS-Sensoren der XXX-P-Reihe (3) ist
das Einstellmenü für die Messgröße Eintauchtiefe nur über die Einzeldar-
stellung der Messgröße erreichbar (
4.1.7).
Bei Anschluss einer Multiparametersonde MPP 9x0 IDS am Messgerät
kann direkt am Messgerät kein weiterer Sensor betrieben werden. Display-
anzeige:
Offene Steckverbindungen an der Multiparametersonde MPP 9x0 IDS kön-
nen bei Kontakt mit Wasser zu Schäden führen und müssen deshalb immer
mit einem Blindstopfen (BPI/DS 900) verschlossen werden. Displayanzeige:
Offener Sensoreingang!
Sobald ein IDS-Sensor der XXX-P-Reihe an der Multiparametersonde MPP
9x0 IDS angeschlossen ist, wird die Messgröße Eintauchtiefe als Neben-
messgröße in die Messwertdarstellung der Hauptmessgröße integriert.
Tiefenwerte werden ab einer Eintauchtiefe von 0,5 m angezeigt.
Als Eintauchtiefe wird je nach Bestückung der MPP 9x0 IDS folgender Wert
angezeigt:
– die Eintauchtiefe angesteckter IDS-Sensoren
Eintauchtiefe (Multiparametersonde MPP 9x0 IDS)
<F2>
1
2
ϰ
) und zwei Neben-
<
><
>
+
, siehe Abschnitt
71
