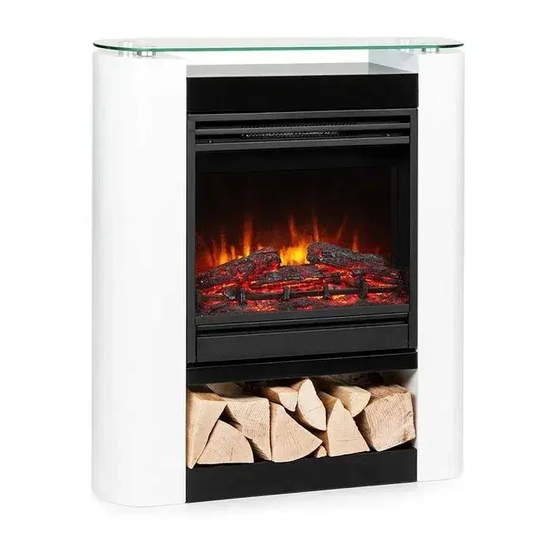

Klarstein STUDIO 5 ARC Bedienungsanleitung
Elektrischer kamin
Inhaltsverzeichnis
Verfügbare Sprachen
Verfügbare Sprachen
Quicklinks
STUDIO 5 ARC
Elektrischer Kamin
Fireplace Heater
Cheminée électrique
Camino elettrico
Chimenea eléctrica
10038400 10038401
www.klarstein.com
Hinweis: Das Gerät eignet sich nicht zur Nutzung als
primäre Heizquelle.
Note: The device is not suitable for use as a primary
heat source.
Remarque : l'appareil ne convient pas en tant que
source principale de chauffage.
Nota: il dispositivo non è idoneo ad essere utilizzato
come fonte di riscaldamento primaria.
Advertencia: el aparato no es apto para utilizar como
fuente de calefacción primaria.
Kapitel
Inhaltsverzeichnis
Fehlerbehebung
Verwandte Anleitungen für Klarstein STUDIO 5 ARC
Inhaltszusammenfassung für Klarstein STUDIO 5 ARC
- Seite 1 STUDIO 5 ARC Elektrischer Kamin Fireplace Heater Cheminée électrique Camino elettrico Chimenea eléctrica 10038400 10038401 www.klarstein.com Hinweis: Das Gerät eignet sich nicht zur Nutzung als primäre Heizquelle. Note: The device is not suitable for use as a primary heat source.
-
Seite 3: Inhaltsverzeichnis
Sehr geehrter Kunde, wir gratulieren Ihnen zum Erwerb Ihres Gerätes. Lesen Sie die folgenden Hinweise sorgfältig durch und befolgen Sie diese, um möglichen Schäden vorzubeugen. Für Schäden, die durch Missachtung der Hinweise und unsachgemäßen Gebrauch entstehen, übernehmen wir keine Haftung. Scannen Sie den folgenden QR-Code, um Zugriff auf die aktuellste Bedienungsanleitung und weitere Informationen rund um das Produkt zu erhalten. -
Seite 4: Sicherheitshinweise
SICHERHEITSHINWEISE • Prüfen Sie vor der Benutzung die Spannung auf der Geräteplakette und schließen Sie das Gerät nur an Steckdosen an, die der Spannung des Geräts entsprechen. • Falls das Netzkabel beschädigt ist, lassen Sie es von einer ausgebildeten Fachkraft ersetzen. •... -
Seite 5: Produktdatenblatt
PRODUKTDATENBLATT Modellkennung(en) 10038400, 10038401 Angabe Symbol Wert Einheit Angabe Einheit Wärmeleistung Nur bei elektrischen Speicher-Einzelraumheizgeräten: Art der Regelung der Wärmezufuhr Nennwärmeleistung Manuelle Regelung der Wärmezufuhr mit k.A. integriertem Thermostat Mindestwärmeleistung Manuelle Regelung der Wärmezufuhr k.A. (Richtwert) mit Rückmeldung der Raum- und/oder Außentemperatur Maximale kontinuierliche Elektronische Regelung der Wärmezufuhr... -
Seite 6: Abmessungen
ABMESSUNGEN Mindestabstände (gemessen von der Glasfront) Nach unten 0 mm Nach vorn 500 mm Zu den Seiten 300 mm Nach oben 300 mm zur Decke Zur Rückseite 0 mm... -
Seite 7: Bedienfeld Und Fernbedienung
BEDIENFELD UND FERNBEDIENUNG Bedienfeld (A) Hauptschalter (B) Ein/Aus-Taste (C) Tastensperre/ Eingabe bestätigen (D) MENÜ (E) Wert erhöhen (F) Wert verringern Fernbedienung Batterie Wenn Sie die Fernbedienung das erste Mal benutzen, entfernen Sie die Kunststofflasche an der Batterie. Hinweis: Diese Heizung wird mit einer Fernbedienung geliefert. Um das Gerät mit der Fernbedienung bedienen zu können, muss sich der Hauptschalter (A) in der Stellung ON befinden. -
Seite 8: Funktionen Und Einstellungen
FUNKTIONEN UND EINSTELLUNGEN Hauptschalter (A) Öffnen Sie die Abdeckung unten am Gerät und drücken Sie den Knopf A nach unten auf die Position ON. Ein-/Aus-Taste (B) Drücken Sie die Ein-/Aus-Taste, um den Flammeneffekt zu starten. Auf dem Display erscheint die folgende Anzeige: •... - Seite 9 Heizung ein- und ausschalten / Schnellstart Drücken Sie die Taste (+) oder (-), um die Wärmeeinstellung direkt zu starten (auch wenn ein Wochenprogramm eingestellt ist). • Drücken Sie entweder die Taste (+) oder (-), um die aktuelle Temperatur auf dem Bildschirm zu sehen. •...
- Seite 10 Niedrige Heizleistung einstellen Drücken Sie zweimal auf die Taste MENU, das Display zeigt L und das blinkende Heizsymbol an. Drücken Sie die OK-Taste, um die Temperatur einzustellen. Die voreingestellte Temperatur beträgt 10°C (50°F). Auf dem Display erscheint die linke Anzeige. Drücken Sie die Taste (+) oder (-), um die Temperatur einzustellen.
-
Seite 11: Betriebsmodi
Dimmer einstellen (nur bestimmte Modelle) Drücken Sie mehrmals auf die Taste MENU, um in die Dimmereinstellung zu gelangen. Das Display zeigt [doLi] an. Drücken Sie die OK-Taste, um die Dimmereinstellung zu starten. Drücken Sie die Taste (+) oder (-), um die gewünschte Dimm-Level (D1/D2/D3/D4/OFF) auszuwählen. -
Seite 12: (B) Aktuellen Wochentag Und Uhrzeit Einstellen
(A) Offenes-Fenster-Modus Drücken Sie mehrmals auf die Taste MENU, um in die Betriebsmodi [ModE] zu gelangen. Drücken Sie auf OK, um die Moduseinstellung zu öffnen und benutzen Sie die Taste (+) oder (-), um den Offenes-Fenster-Modus auszuwählen. Das Display zeigt [OPEN] an. Drücken Sie zur Bestätigung auf OK und benutzen Sie die Taste (+) oder (-), um ON (ein) oder OFF (aus) auszuwählen: Nach dem Aktivieren der Offenes-Fenster-Erkennung schaltet das Gerät die Heizung... -
Seite 13: (C) Wochen-Timer Programmieren
Hinweis: Sie können die Timereinstellung jederzeit verlassen, indem Sie auf MENU drücken. Im Falle eines Stromausfalls blink das Timer-Symbol (Uhr) permanent und signalisiert damit, dass kein Timer eingestellt wurde. In diesem Fall müssen Sie den Timer erneut programmieren. (C) Wochen-Timer programmieren Hinweis: Bevor Sie den Wochen-Timer programmieren können, müssen Sie zuerst den aktuellen Wochentag und die aktuelle Uhrzeit einstellen (siehe: Aktuellen Wochentag und Uhrzeit einstellen). -
Seite 14: (D) Wochen-Timer Manuell Einstellen
Voreingestelltes Programm auswählen Drücken Sie mehrmals auf die Taste MENU, um in die Betriebsmodi [ModE] zu gelangen. Drücken Sie auf OK, um die Moduseinstellung zu öffnen und benutzen Sie die Taste (+) oder (-), um den Programm-Modus auszuwählen. Das Display zeigt [ProG] an. - Seite 15 Beispiel für einen manuell eingestellten Wochen-Timer Im linken Beispiel ist Montag (d1) der erste Tag für die Hinweis: Mehrere Programmierung und am Sonntag (d7) der letzte Tag für die programmierte Programmierung. Heiz-Zeiträume können für einen Tag genutzt werden. Ein Drücken Sie die Taste (+) oder (-), um die Heizstufe zu wählen: programmierter Heiz- Zeitraum kann ebenso H = hohe Heizleistung,...
-
Seite 16: Gerät Auf Werkseinstellung Zurücksetzen
Hinweis: Damit vorgenommene Einstellungen gespeichert werden, müssen Sie immer auf die Taste OK drücken. Es können maximal 8 Heiz-Zeiträume für ein Programm programmiert werden. Nachdem die manuellen Einstellung für den Wochen-Timer abgeschlossen ist, überschreibt das ausgewählte Programm die voreingestellten Standardwerte. GERÄT AUF WERKSEINSTELLUNG ZURÜCKSETZEN Wenn der Netzstecker eingesteckt und ein 0/I-Schalter vorhanden ist, stellen Sie... -
Seite 17: Fehlerbehebung
FEHLERBEHEBUNG Problem Mögliche Ursache Lösungsansatz Der Kamin Der Kamin hat sich Setzen Sie den Schutzschalter zurück, schaltet sich überhitzt und die indem Sie das Gerät ausschalten aus und lässt Sicherheitsvorrichtung und den Stecker aus der Steckdose sich nicht mehr hat den Schutzschalter ziehen. -
Seite 18: Hinweise Zur Entsorgung
HINWEISE ZUR ENTSORGUNG Wenn es in Ihrem Land eine gesetzliche Regelung zur Entsorgung von elektrischen und elektronischen Geräten gibt, weist dieses Symbol auf dem Produkt oder auf der Verpackung darauf hin, dass dieses Produkt nicht im Hausmüll entsorgt werden darf. Stattdessen muss es zu einer Sammelstelle für das Recycling von elektrischen und elektronischen Geräten gebracht werden.
