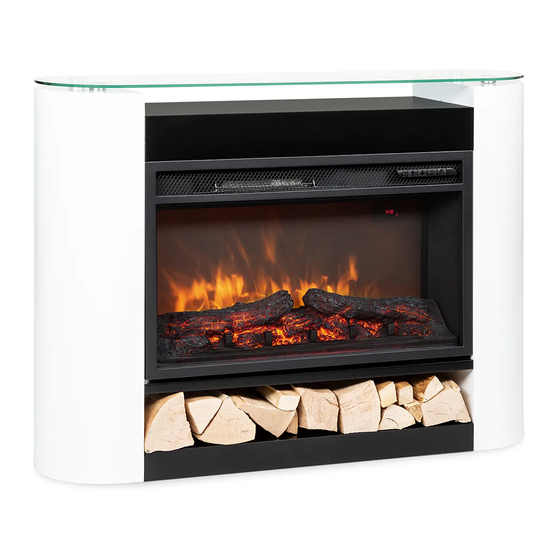

STUDIO 10 ARC
Elektrischer Kamin
Fireplace Heater
Cheminée électrique
Camino elettrico
Chimenea eléctrica
10038402 10038403
www.klarstein.com
Hinweis: Das Gerät eignet sich nicht zur Nutzung als
primäre Heizquelle.
Note: The device is not suitable for use as a primary
heat source.
Remarque : l'appareil ne convient pas en tant que
source principale de chauffage.
Nota: il dispositivo non è idoneo ad essere utilizzato
come fonte di riscaldamento primaria.
Advertencia: el aparato no es apto para utilizar como
fuente de calefacción primaria.
Kapitel
Inhaltsverzeichnis
Fehlerbehebung
Verwandte Anleitungen für Klarstein STUDIO 10 ARC
Inhaltszusammenfassung für Klarstein STUDIO 10 ARC
- Seite 1 STUDIO 10 ARC Elektrischer Kamin Fireplace Heater Cheminée électrique Camino elettrico Chimenea eléctrica 10038402 10038403 www.klarstein.com Hinweis: Das Gerät eignet sich nicht zur Nutzung als primäre Heizquelle. Note: The device is not suitable for use as a primary heat source.
-
Seite 3: Inhaltsverzeichnis
Sehr geehrter Kunde, wir gratulieren Ihnen zum Erwerb Ihres Gerätes. Lesen Sie die folgenden Hinweise sorgfältig durch und befolgen Sie diese, um möglichen Schäden vorzubeugen. Für Schäden, die durch Missachtung der Hinweise und unsachgemäßen Gebrauch entstehen, übernehmen wir keine Haftung. Scannen Sie den folgenden QR-Code, um Zugriff auf die aktuellste Bedienungsanleitung und weitere Informationen rund um das Produkt zu erhalten. -
Seite 4: Sicherheitshinweise
SICHERHEITSHINWEISE • Prüfen Sie vor der Benutzung die Spannung auf der Geräteplakette und schließen Sie das Gerät nur an Steckdosen an, die der Spannung des Geräts entsprechen. • Falls das Netzkabel beschädigt ist, lassen Sie es von einer ausgebildeten Fachkraft ersetzen. -
Seite 5: Produktdatenblatt
PRODUKTDATENBLATT Modellkennung(en) 10038402, 10038403 Angabe Symbol Wert Einheit Angabe Einheit Wärmeleistung Nur bei elektrischen Speicher-Einzelraumheizgeräten: Art der Regelung der Wärmezufuhr Nennwärmeleistung Manuelle Regelung der Wärmezufuhr mit k.A. integriertem Thermostat Mindestwärmeleistung Manuelle Regelung der Wärmezufuhr k.A. (Richtwert) mit Rückmeldung der Raum- und/oder Außentemperatur Maximale kontinuierliche Elektronische Regelung der Wärmezufuhr... -
Seite 6: Abmessungen
ABMESSUNGEN Mindestabstände (gemessen von der Glasfront) Nach unten 0 mm Nach vorn 500 mm Zu den Seiten 300 mm Nach oben 300 mm zur Decke Zur Rückseite 0 mm... -
Seite 7: Bedienfeld Und Fernbedienung
BEDIENFELD UND FERNBEDIENUNG Bedienfeld (A) Ein-/Aus-Taste (B) Wert erhöhen (+) (C) Wert verringern (-) (D) Helligkeit einstellen (E) Timer einstellen (F) Temperatur einstellen Fernbedienung Batterie Wenn Sie die Fernbedienung das erste Mal benutzen, entfernen Sie die Kunststofflasche an der Batterie. Hinweis: Diese Heizung wird mit einer Fernbedienung geliefert. -
Seite 8: Funktionen Und Einstellungen
FUNKTIONEN UND EINSTELLUNGEN Funktionen des Bedienfelds Ein-/Aus-Taste (A) Drücken Sie diese Taste, um den Elektrokamin einzuschalten. Beim Einschalten ertönen zwei kurze Töne mit hoher Tonhöhe, beim Ausschalten drei Töne mit niedrigerer Tonhöhe. Nach dem Einschalten erscheint auf dem Bildschirm die folgende Anzeige: •... - Seite 9 Hinweise zum einstellbaren Temperaturbereich • Der Temperaturbereich kann auf OFF oder zwischen 10-30 °C eingestellt werden. Bei OFF ist die Heizung ausgeschaltet. Bei 10-30 °C kann eingestellt werden, ab wann die Heizung heizt. • Bei ON heizt die Heizung kontinuierlich. Sobald die Temperatur höher als die Raumtemperatur eingestellt ist, beginnt die Heizung zu heizen, auch wenn es sich um ein Wochenprogramm handelt.
-
Seite 10: Funktionen Der Fernbedienung
Funktionen der Fernbedienung Ein-/Aus-Taste Drücken Sie die Ein-/Aus-Taste, um den Flammeneffekt zu starten. Auf dem Display erscheint die folgende Anzeige: • Das Heizungssymbol wird angezeigt und das Gerät beginnt zu heizen, sofern die Raumtemperatur unter der Standardeinstellung (10°C) liegt. Falls die Temperatur höher als 10°C ist, wird das Symbol nicht angezeigt und das Gerät heizt nicht. - Seite 11 Heizung ein- und ausschalten / Schnellstart Drücken Sie die Taste (+) oder (-), um die Wärmeeinstellung direkt zu starten (auch wenn ein Wochenprogramm eingestellt ist). • Drücken Sie entweder die Taste (+) oder (-), um die aktuelle Temperatur auf dem Bildschirm zu sehen. •...
- Seite 12 Niedrige Heizleistung einstellen Drücken Sie zweimal auf die Taste MENU, das Display zeigt L und das blinkende Heizsymbol an. Drücken Sie die OK-Taste, um die Temperatur einzustellen. Die voreingestellte Temperatur beträgt 10°C (50°F). Auf dem Display erscheint die linke Anzeige. Drücken Sie die Taste (+) oder (-), um die Temperatur einzustellen.
-
Seite 13: Betriebsmodi
Dimmer einstellen (nur bestimmte Modelle) Drücken Sie mehrmals auf die Taste MENU, um in die Dimmereinstellung zu gelangen. Das Display zeigt [doLi] an. Drücken Sie die OK-Taste, um die Dimmereinstellung zu starten. Drücken Sie die Taste (+) oder (-), um die gewünschte Dimm-Level (D1/D2/D3/D4/OFF) auszuwählen. -
Seite 14: (B) Aktuellen Wochentag Und Uhrzeit Einstellen
(A) Offenes-Fenster-Modus Drücken Sie mehrmals auf die Taste MENU, um in die Betriebsmodi [ModE] zu gelangen. Drücken Sie auf OK, um die Moduseinstellung zu öffnen und benutzen Sie die Taste (+) oder (-), um den Offenes-Fenster-Modus auszuwählen. Das Display zeigt [OPEN] an. Drücken Sie zur Bestätigung auf OK und benutzen Sie die Taste (+) oder (-), um ON (ein) oder OFF (aus) auszuwählen: Nach dem Aktivieren der Offenes-Fenster-Erkennung schaltet das Gerät die Heizung... -
Seite 15: (C) Wochen-Timer Programmieren
Hinweis: Sie können die Timereinstellung jederzeit verlassen, indem Sie auf MENU drücken. Im Falle eines Stromausfalls blink das Timer-Symbol (Uhr) permanent und signalisiert damit, dass kein Timer eingestellt wurde. In diesem Fall müssen Sie den Timer erneut programmieren. (C) Wochen-Timer programmieren Hinweis: Bevor Sie den Wochen-Timer programmieren können, müssen Sie zuerst den aktuellen Wochentag und die aktuelle Uhrzeit einstellen (siehe: Aktuellen Wochentag und Uhrzeit einstellen). -
Seite 16: (D) Wochen-Timer Manuell Einstellen
Voreingestelltes Programm auswählen Drücken Sie mehrmals auf die Taste MENU, um in die Betriebsmodi [ModE] zu gelangen. Drücken Sie auf OK, um die Moduseinstellung zu öffnen und benutzen Sie die Taste (+) oder (-), um den Programm-Modus auszuwählen. Das Display zeigt [ProG] an. - Seite 17 Beispiel für einen manuell eingestellten Wochen-Timer Im linken Beispiel ist Montag (d1) der erste Tag für die Hinweis: Mehrere Programmierung und am Sonntag (d7) der letzte Tag für die programmierte Programmierung. Heiz-Zeiträume können für einen Tag genutzt werden. Ein Drücken Sie die Taste (+) oder (-), um die Heizstufe zu wählen: programmierter Heiz- Zeitraum kann ebenso H = hohe Heizleistung,...
-
Seite 18: Gerät Auf Werkseinstellung Zurücksetzen
Hinweis: Damit vorgenommene Einstellungen gespeichert werden, müssen Sie immer auf die Taste OK drücken. Es können maximal 8 Heiz-Zeiträume für ein Programm programmiert werden. Nachdem die manuellen Einstellung für den Wochen-Timer abgeschlossen ist, überschreibt das ausgewählte Programm die voreingestellten Standardwerte. GERÄT AUF WERKSEINSTELLUNG ZURÜCKSETZEN Wenn der Netzstecker eingesteckt und ein 0/I-Schalter vorhanden ist, stellen Sie... -
Seite 19: Fehlerbehebung
FEHLERBEHEBUNG Problem Mögliche Ursache Lösungsansatz Der Kamin Der Kamin hat sich Setzen Sie den Schutzschalter zurück, schaltet sich überhitzt und die indem Sie das Gerät ausschalten aus und lässt Sicherheitsvorrichtung und den Stecker aus der Steckdose sich nicht mehr hat den Schutzschalter ziehen. -
Seite 20: Hinweise Zur Entsorgung
HINWEISE ZUR ENTSORGUNG Wenn es in Ihrem Land eine gesetzliche Regelung zur Entsorgung von elektrischen und elektronischen Geräten gibt, weist dieses Symbol auf dem Produkt oder auf der Verpackung darauf hin, dass dieses Produkt nicht im Hausmüll entsorgt werden darf. Stattdessen muss es zu einer Sammelstelle für das Recycling von elektrischen und elektronischen Geräten gebracht werden. -
Seite 93: Ensamblaje
ZUSAMMENBAU Assembly | Ensamblaje | Assemblée | Assemblaggio...
