K-Steel
Sinthesi
TL 1155/3X
2
VK 1755/30A
VK 1810/70

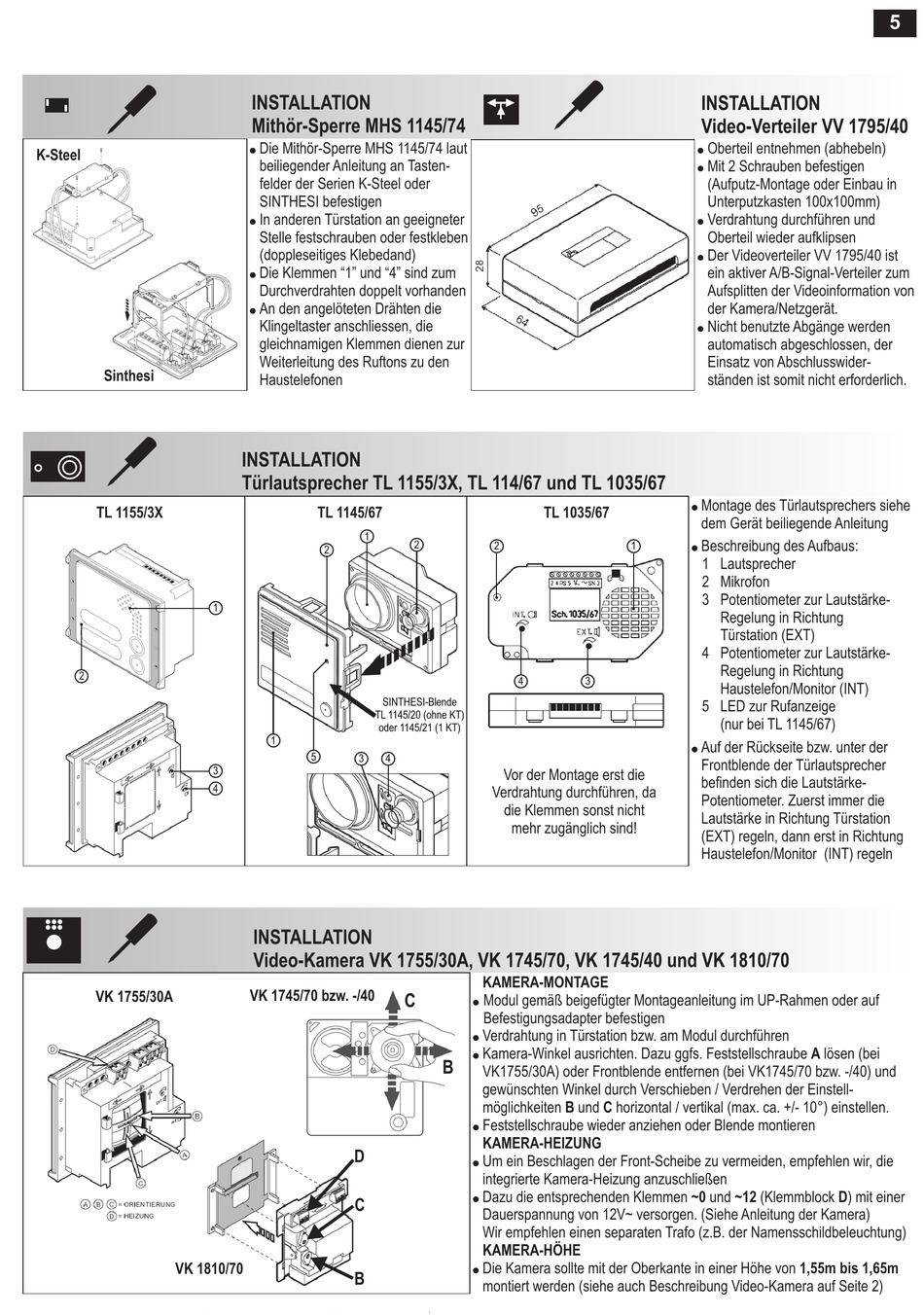

INSTALLATION
Mithör-Sperre MHS 1145/74
!
Die Mithör-Sperre MHS 1145/74 laut
beiliegender Anleitung an Tasten-
felder der Serien K-Steel oder
SINTHESI befestigen
!
In anderen Türstation an geeigneter
Stelle festschrauben oder festkleben
(doppleseitiges Klebedand)
!
Die Klemmen "1" und "4" sind zum
Durchverdrahten doppelt vorhanden
!
An den angelöteten Drähten die
Klingeltaster anschliessen, die
gleichnamigen Klemmen dienen zur
Weiterleitung des Ruftons zu den
Haustelefonen
INSTALLATION
Türlautsprecher TL 1155/3X, TL 114/67 und TL 1035/67
TL 1145/67
1
2
1
SINTHESI-Blende
TL 1145/20 (ohne KT)
oder 1145/21 (1 KT)
1
5
3
4
3
4
INSTALLATION
Video-Kamera VK 1755/30A, VK 1745/70, VK 1745/40 und VK 1810/70
VK 1745/70 bzw. -/40
D
C
B
TL 1035/67
2
2
4
Vor der Montage erst die
Verdrahtung durchführen, da
die Klemmen sonst nicht
mehr zugänglich sind!
KAMERA-MONTAGE
!
C
Modul gemäß beigefügter Montageanleitung im UP-Rahmen oder auf
Befestigungsadapter befestigen
!
Verdrahtung in Türstation bzw. am Modul durchführen
!
Kamera-Winkel ausrichten. Dazu ggfs. Feststellschraube lösen (bei
B
VK1755/30A) oder Frontblende entfernen (bei VK1745/70 bzw. -/40) und
gewünschten Winkel durch Verschieben / Verdrehen der Einstell-
möglichkeiten und horizontal / vertikal (max. ca. +/- 10°) einstellen.
B
!
Feststellschraube wieder anziehen oder Blende montieren
KAMERA-HEIZUNG
!
Um ein Beschlagen der Front-Scheibe zu vermeiden, empfehlen wir, die
integrierte Kamera-Heizung anzuschließen
!
Dazu die entsprechenden Klemmen
Dauerspannung von 12V~ versorgen. (Siehe Anleitung der Kamera)
Wir empfehlen einen separaten Trafo (z.B. der Namensschildbeleuchtung)
KAMERA-HÖHE
!
Die Kamera sollte mit der Oberkante in einer Höhe von
montiert werden (siehe auch Beschreibung Video-Kamera auf Seite 2)
INSTALLATION
Video-Verteiler VV 1795/40
!
Oberteil entnehmen (abhebeln)
!
Mit 2 Schrauben befestigen
(Aufputz-Montage oder Einbau in
Unterputzkasten 100x100mm)
!
Verdrahtung durchführen und
Oberteil wieder aufklipsen
!
Der Videoverteiler VV 1795/40 ist
ein aktiver A/B-Signal-Verteiler zum
Aufsplitten der Videoinformation von
der Kamera/Netzgerät.
!
Nicht benutzte Abgänge werden
automatisch abgeschlossen, der
Einsatz von Abschlusswider-
ständen ist somit nicht erforderlich.
!
Montage des Türlautsprechers siehe
dem Gerät beiliegende Anleitung
!
Beschreibung des Aufbaus:
1
1 Lautsprecher
2 Mikrofon
3 Potentiometer zur Lautstärke-
Regelung in Richtung
Türstation (EXT)
4 Potentiometer zur Lautstärke-
Regelung in Richtung
3
Haustelefon/Monitor (INT)
5 LED zur Rufanzeige
(nur bei TL 1145/67)
!
Auf der Rückseite bzw. unter der
Frontblende der Türlautsprecher
befinden sich die Lautstärke-
Potentiometer. Zuerst immer die
Lautstärke in Richtung Türstation
(EXT) regeln, dann erst in Richtung
Haustelefon/Monitor (INT) regeln
C
~0
und
~12
(Klemmblock ) mit einer
5
A
D
1,55m bis 1,65m
