4
S1
S2

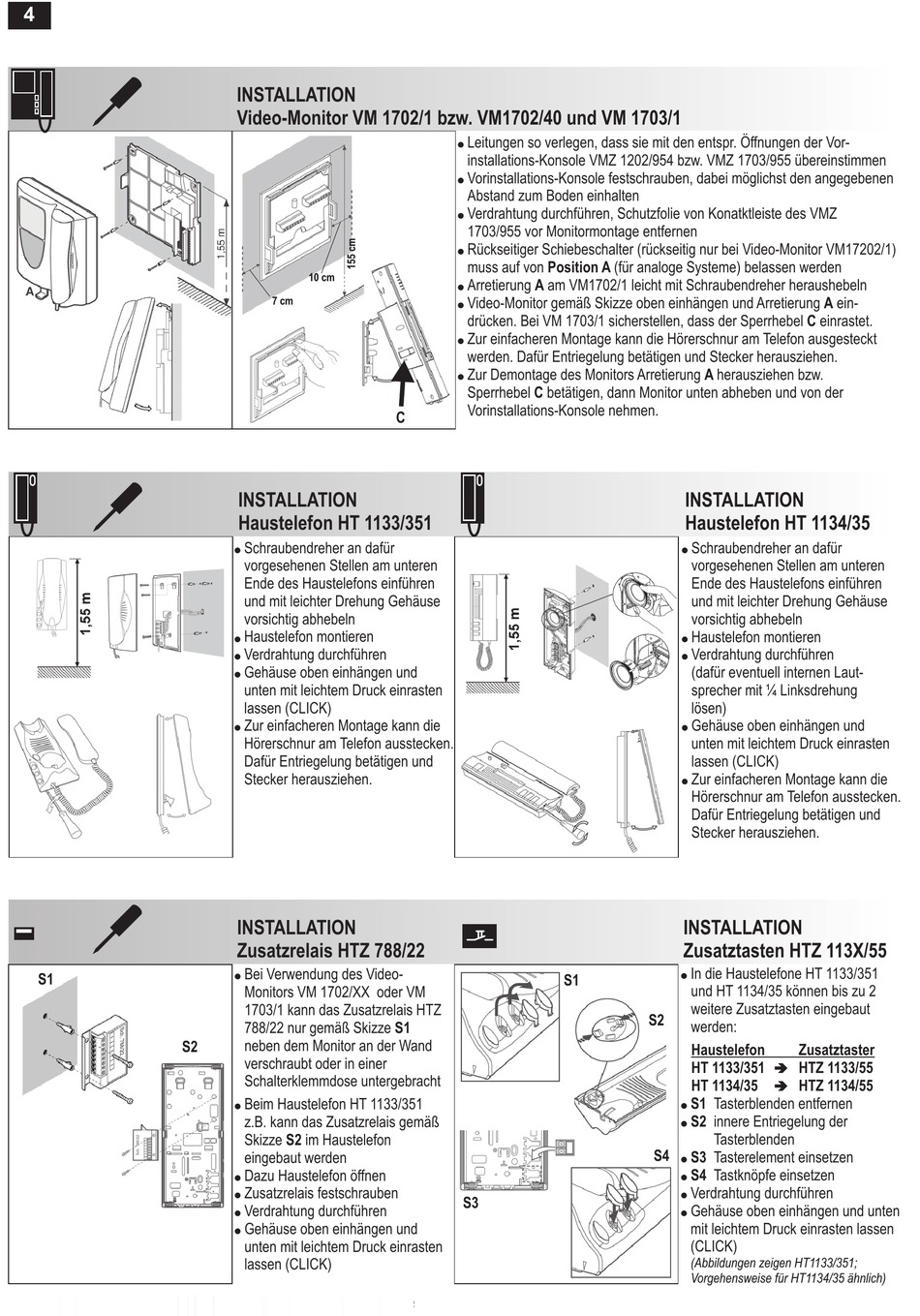

INSTALLATION
Video-Monitor VM 1702/1 bzw. VM1702/40 und VM 1703/1
10 cm
7 cm
C
INSTALLATION
Haustelefon HT 1133/351
!
Schraubendreher an dafür
vorgesehenen Stellen am unteren
Ende des Haustelefons einführen
und mit leichter Drehung Gehäuse
vorsichtig abhebeln
!
Haustelefon montieren
!
Verdrahtung durchführen
!
Gehäuse oben einhängen und
unten mit leichtem Druck einrasten
lassen (CLICK)
!
Zur einfacheren Montage kann die
Hörerschnur am Telefon ausstecken.
Dafür Entriegelung betätigen und
Stecker herausziehen.
INSTALLATION
Zusatzrelais HTZ 788/22
!
Bei Verwendung des Video-
Monitors VM 1702/XX oder VM
1703/1 kann das Zusatzrelais HTZ
788/22 nur gemäß Skizze
S1
neben dem Monitor an der Wand
verschraubt oder in einer
Schalterklemmdose untergebracht
!
Beim Haustelefon HT 1133/351
z.B. kann das Zusatzrelais gemäß
Skizze
S2
im Haustelefon
eingebaut werden
!
Dazu Haustelefon öffnen
!
Zusatzrelais festschrauben
!
Verdrahtung durchführen
!
Gehäuse oben einhängen und
unten mit leichtem Druck einrasten
lassen (CLICK)
!
Leitungen so verlegen, dass sie mit den entspr. Öffnungen der Vor-
installations-Konsole VMZ 1202/954 bzw. VMZ 1703/955 übereinstimmen
!
Vorinstallations-Konsole festschrauben, dabei möglichst den angegebenen
Abstand zum Boden einhalten
!
Verdrahtung durchführen, Schutzfolie von Konatktleiste des VMZ
1703/955 vor Monitormontage entfernen
!
Rückseitiger Schiebeschalter (rückseitig nur bei Video-Monitor VM17202/1)
muss auf von
Position A
(für analoge Systeme) belassen werden
!
Arretierung am VM1702/1 leicht mit Schraubendreher heraushebeln
A
!
Video-Monitor gemäß Skizze oben einhängen und Arretierung ein-
drücken. Bei VM 1703/1 sicherstellen, dass der Sperrhebel einrastet.
!
Zur einfacheren Montage kann die Hörerschnur am Telefon ausgesteckt
werden. Dafür Entriegelung betätigen und Stecker herausziehen.
!
Zur Demontage des Monitors Arretierung herausziehen bzw.
Sperrhebel betätigen, dann Monitor unten abheben und von der
C
Vorinstallations-Konsole nehmen.
S1
S3
C
A
INSTALLATION
Haustelefon HT 1134/35
!
Schraubendreher an dafür
vorgesehenen Stellen am unteren
Ende des Haustelefons einführen
und mit leichter Drehung Gehäuse
vorsichtig abhebeln
!
Haustelefon montieren
!
Verdrahtung durchführen
(dafür eventuell internen Laut-
sprecher mit ¼ Linksdrehung
lösen)
!
Gehäuse oben einhängen und
unten mit leichtem Druck einrasten
lassen (CLICK)
!
Zur einfacheren Montage kann die
Hörerschnur am Telefon ausstecken.
Dafür Entriegelung betätigen und
Stecker herausziehen.
INSTALLATION
Zusatztasten HTZ 113X/55
!
In die Haustelefone HT 1133/351
und HT 1134/35 können bis zu 2
weitere Zusatztasten eingebaut
S2
werden:
Haustelefon
Zusatztaster
â
HT 1133/351
HTZ 1133/55
â
HT 1134/35
HTZ 1134/55
!
S1
Tasterblenden entfernen
!
S2
innere Entriegelung der
Tasterblenden
!
S4
S3
Tasterelement einsetzen
!
S4
Tastknöpfe einsetzen
!
Verdrahtung durchführen
!
Gehäuse oben einhängen und unten
mit leichtem Druck einrasten lassen
(CLICK)
(Abbildungen zeigen HT1133/351;
Vorgehensweise für HT1134/35 ähnlich)
A
