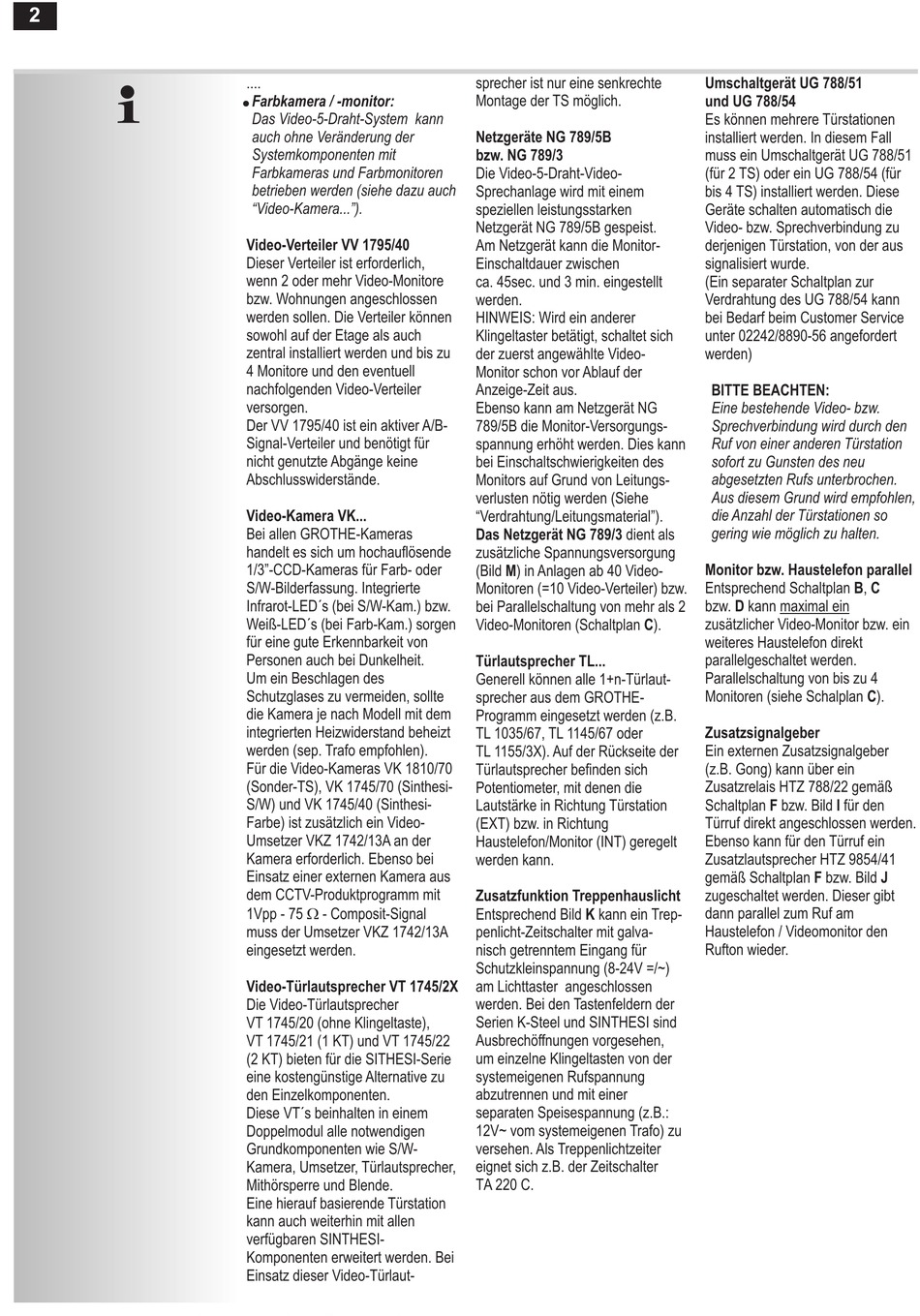

! Farbkamera / -monitor:
Das Video-5-Draht-System kann
auch ohne Veränderung der
Systemkomponenten mit
Farbkameras und Farbmonitoren
betrieben werden (siehe dazu auch
"Video-Kamera...").
Video-Verteiler VV 1795/40
Dieser Verteiler ist erforderlich,
wenn 2 oder mehr Video-Monitore
bzw. Wohnungen angeschlossen
werden sollen. Die Verteiler können
sowohl auf der Etage als auch
zentral installiert werden und bis zu
4 Monitore und den eventuell
nachfolgenden Video-Verteiler
versorgen.
Der VV 1795/40 ist ein aktiver A/B-
Signal-Verteiler und benötigt für
nicht genutzte Abgänge keine
Abschlusswiderstände.
Video-Kamera VK...
Bei allen GROTHE-Kameras
handelt es sich um hochauflösende
1/3"-CCD-Kameras für Farb- oder
S/W-Bilderfassung. Integrierte
Infrarot-LED´s (bei S/W-Kam.) bzw.
Weiß-LED´s (bei Farb-Kam.) sorgen
für eine gute Erkennbarkeit von
Personen auch bei Dunkelheit.
Um ein Beschlagen des
Schutzglases zu vermeiden, sollte
die Kamera je nach Modell mit dem
integrierten Heizwiderstand beheizt
werden (sep. Trafo empfohlen).
Für die Video-Kameras VK 1810/70
(Sonder-TS), VK 1745/70 (Sinthesi-
S/W) und VK 1745/40 (Sinthesi-
Farbe) ist zusätzlich ein Video-
Umsetzer VKZ 1742/13A an der
Kamera erforderlich. Ebenso bei
Einsatz einer externen Kamera aus
dem CCTV-Produktprogramm mit
W - Composit-Signal
1Vpp - 75
muss der Umsetzer VKZ 1742/13A
eingesetzt werden.
Video-Türlautsprecher VT 1745/2X
Die Video-Türlautsprecher
VT 1745/20 (ohne Klingeltaste),
VT 1745/21 (1 KT) und VT 1745/22
(2 KT) bieten für die SITHESI-Serie
eine kostengünstige Alternative zu
den Einzelkomponenten.
Diese VT´s beinhalten in einem
Doppelmodul alle notwendigen
Grundkomponenten wie S/W-
Kamera, Umsetzer, Türlautsprecher,
Mithörsperre und Blende.
Eine hierauf basierende Türstation
kann auch weiterhin mit allen
verfügbaren SINTHESI-
Komponenten erweitert werden. Bei
Einsatz dieser Video-Türlaut-
sprecher ist nur eine senkrechte
Montage der TS möglich.
Netzgeräte NG 789/5B
bzw. NG 789/3
Die Video-5-Draht-Video-
Sprechanlage wird mit einem
speziellen leistungsstarken
Netzgerät NG 789/5B gespeist.
Am Netzgerät kann die Monitor-
Einschaltdauer zwischen
ca. 45sec. und 3 min. eingestellt
werden.
HINWEIS: Wird ein anderer
Klingeltaster betätigt, schaltet sich
der zuerst angewählte Video-
Monitor schon vor Ablauf der
Anzeige-Zeit aus.
Ebenso kann am Netzgerät NG
789/5B die Monitor-Versorgungs-
spannung erhöht werden. Dies kann
bei Einschaltschwierigkeiten des
Monitors auf Grund von Leitungs-
verlusten nötig werden (Siehe
"Verdrahtung/Leitungsmaterial").
Das Netzgerät NG 789/3
dient als
zusätzliche Spannungsversorgung
(Bild ) in Anlagen ab 40 Video-
M
Monitoren (=10 Video-Verteiler) bzw.
bei Parallelschaltung von mehr als 2
Video-Monitoren (Schaltplan ).
C
Türlautsprecher TL...
Generell können alle 1+n-Türlaut-
sprecher aus dem GROTHE-
Programm eingesetzt werden (z.B.
TL 1035/67, TL 1145/67 oder
TL 1155/3X). Auf der Rückseite der
Türlautsprecher befinden sich
Potentiometer, mit denen die
Lautstärke in Richtung Türstation
(EXT) bzw. in Richtung
Haustelefon/Monitor (INT) geregelt
werden kann.
Zusatzfunktion Treppenhauslicht
Entsprechend Bild kann ein Trep-
K
penlicht-Zeitschalter mit galva-
nisch getrenntem Eingang für
Schutzkleinspannung (8-24V =/~)
am Lichttaster angeschlossen
werden. Bei den Tastenfeldern der
Serien K-Steel und SINTHESI sind
Ausbrechöffnungen vorgesehen,
um einzelne Klingeltasten von der
systemeigenen Rufspannung
abzutrennen und mit einer
separaten Speisespannung (z.B.:
12V~ vom systemeigenen Trafo) zu
versehen. Als Treppenlichtzeiter
eignet sich z.B. der Zeitschalter
TA 220 C.
Umschaltgerät UG 788/51
und UG 788/54
Es können mehrere Türstationen
installiert werden. In diesem Fall
muss ein Umschaltgerät UG 788/51
(für 2 TS) oder ein UG 788/54 (für
bis 4 TS) installiert werden. Diese
Geräte schalten automatisch die
Video- bzw. Sprechverbindung zu
derjenigen Türstation, von der aus
signalisiert wurde.
(Ein separater Schaltplan zur
Verdrahtung des UG 788/54 kann
bei Bedarf beim Customer Service
unter 02242/8890-56 angefordert
werden)
BITTE BEACHTEN:
Eine bestehende Video- bzw.
Sprechverbindung wird durch den
Ruf von einer anderen Türstation
sofort zu Gunsten des neu
abgesetzten Rufs unterbrochen.
Aus diesem Grund wird empfohlen,
die Anzahl der Türstationen so
gering wie möglich zu halten.
Monitor bzw. Haustelefon parallel
Entsprechend Schaltplan ,
B C
bzw. kann
D
maximal ein
zusätzlicher Video-Monitor bzw. ein
weiteres Haustelefon direkt
parallelgeschaltet werden.
Parallelschaltung von bis zu 4
Monitoren (siehe Schalplan ).
C
Zusatzsignalgeber
Ein externen Zusatzsignalgeber
(z.B. Gong) kann über ein
Zusatzrelais HTZ 788/22 gemäß
Schaltplan bzw. Bild für den
F
I
Türruf direkt angeschlossen werden.
Ebenso kann für den Türruf ein
Zusatzlautsprecher HTZ 9854/41
gemäß Schaltplan bzw. Bild
F
zugeschaltet werden. Dieser gibt
dann parallel zum Ruf am
Haustelefon / Videomonitor den
Rufton wieder.
J
