Bedienungs- und Installationsanleitung
In s ta ll a ti
o n
In s ta ll a ti
o n
O p e ra ti o
n
O p e ra ti o
n
T e c h . D a
t.
T e c h . D a
t.
X x x
X x
x
X x x
X x
x
Sehr geehrte Kundin,
sehr geehrter Kunde,
mit diesem Gerät haben Sie ein
Qualitäts-Produkt erworben, das
wir für Sie mit größter Sorgfalt und
mit höchstem Anspruch entwickelt
und hergestellt haben.
Sollten Sie dennoch während der
gesetzlichen Gewährleistungszeit
einen Fehler feststellen, so setzen
Sie sich bitte mit Ihrem Elektro-
Fachbetrieb in Verbindung. Wir
ersetzen die defekten Teile oder
bessern sie nach. Von dieser
Gewährleistung ausgeschlossen
sind Defekte, die durch
unsachgemäße Behandlung, nicht
bestimmungsgemäßer Verwendung
oder Mißachtung der Bedienungs-
und Installationsanleitung
eingetreten sind.
Seite - Inhalt
1 - Beschreibung
2 - Wichtige Hinweise
2
- Installation
Beschreibung
Allgemeines / Funktion
Dieses System ermöglicht die
Installation einer Sprechanlage mit
nur einer gemeinsamen Ader und
je einer Ader pro Wohneinheit
(1+n). Damit lassen sich die
Funktionen Türruf, Sprechen im
Voll-Duplex-Betrieb und Türöffner
realisieren.
Falls ein zusätzlicher Etagenruf
gewünscht wird, ist eine weitere
Ader (2+n) sowie ein
Ruftongenerator ER 787/2
erforderlich (in Bildern B und C
gestrichelt dargestellt).
Dadurch lassen sich insbesondere
alte Klingelanlagen in
Mehrfamilien-Häusern problemlos
durch eine moderne Sprechanlage
ersetzen. Die Sprechanlage wird
mit einem speziellen Sicherheits-
Transformator GT 1976 (12V/1,1A)
gespeist.
Mithörsperre
Generell ist die 1+n-Anlage
mithörgesperrt. Die Mithörsperre
MHS (für je 4 Tasten ein MHS-
Modul) wird am Tastenfeld bzw. in
der Türstation montiert. Sobald
System 1+n
System 1+n
3 - Bedienung
4 - Schaltungsübersicht
7 - Sonder-Schaltungen
man einen Klingeltaster betätigt,
wird sie aktiviert und stellt die
elektrische Verbindung zwischen
dem Türlautsprecher und der
angewählten Wohneinheit her.
Aufgrund dieser Besonderheit ist
die Türöffnerfunktion auch nur von
dem zuletzt angewählten
Haustelefon möglich.

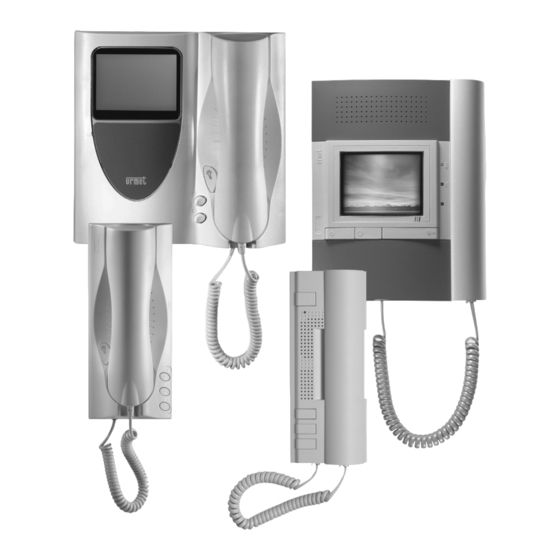

Haustelefon
Geeignet zur Wandmontage, mit
Türöffnertaste, elektronischem
Rufton, Anschluss für Etagenruf,
Lautstärke-Regelung. Maximal 2
Haustelefone können
standardmäßig parallelgeschaltet
werden
Türlautsprecher
Generell können alle 1+n-
Türlautsprecher aus dem GROTHE
Programm eingesetzt werden (z.B.
TL 1035/67 ,TL 1145/67 oder TL
1155/3X). Auf der Rückseite der
Türlautsprecher befinden sich
Potentiometer, mit denen die
Lautstärke in Richtung Türstation
(EXT) bzw. in Richtung Haustelefon
(INT) geregelt werden kann.
Zusatzfunktion Treppenhauslicht
HAUSKOMMUNIKATION
7 - Sonstiges
Entsprechend Bild E kann ein
Treppenlicht-Zeitschalter mit
galvanisch getrenntem Eingang (8-
24V =/~) an der Mithörsperre bzw.
am Lichttaster angeschlossen
werden. Dazu eignet sich z.B. Der
Zeitschalter TA 220c.
Umschaltgerät
Es können mehrere Türstationen
installiert werden. Dadurch wird
automatisch die Sprech- und
Türöffnerleitung zu derjenigen
Türstation geschaltet, von der
signalisiert wurde. Dabei speist ein
Transformator die Anlage incl.der
ersten Türstation, der zweite
Transformator speist die zweite
Türstation.
Zusatzsignalgeber
Entsprechend Bildern A, B, und D
können 2 Haustelefone
parallelgeschaltet, ein
Zusatzsignalgeber oder ein
Zusatzrelais direkt am Haustelefon
angeschlossen werden.
