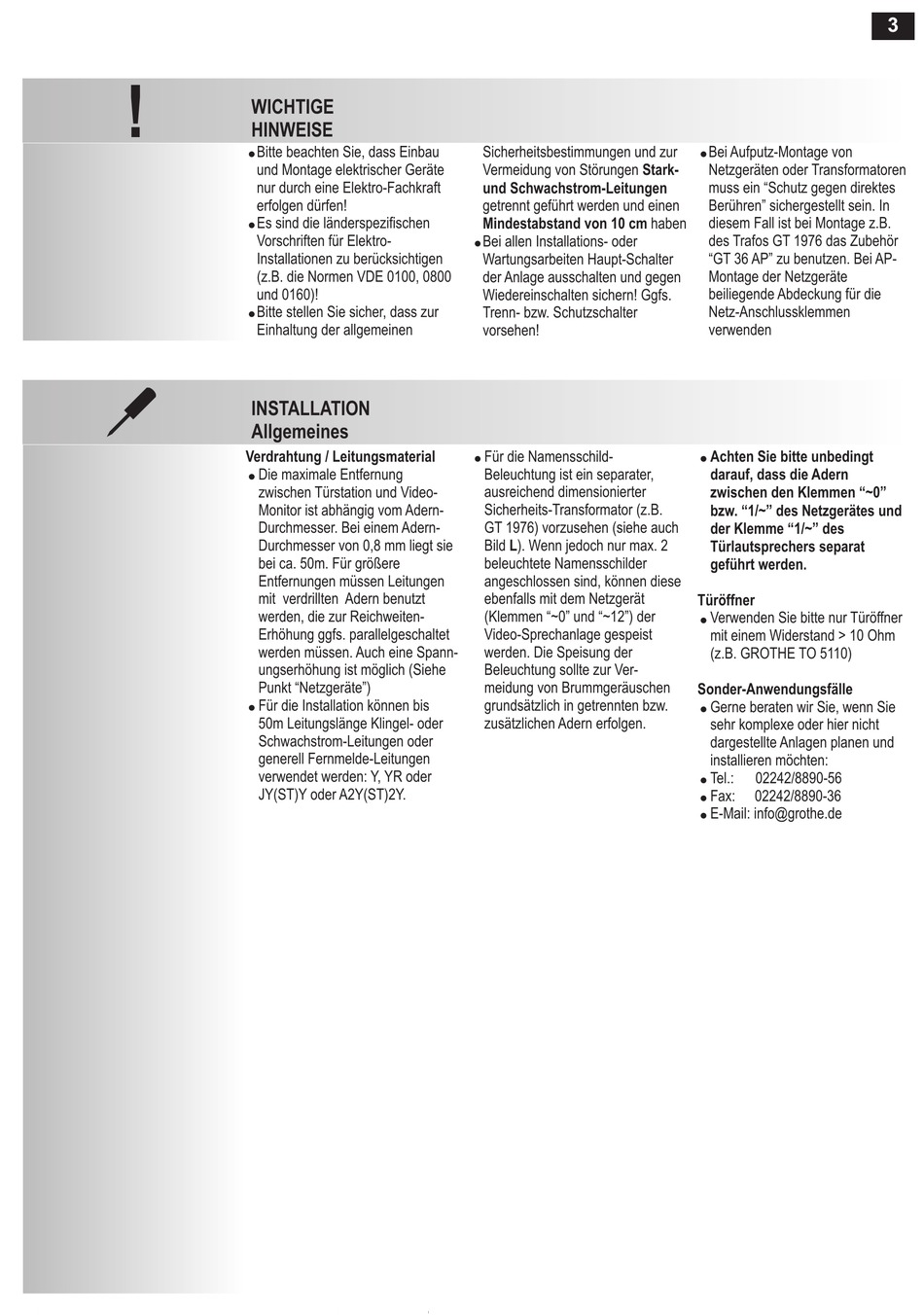

WICHTIGE
HINWEISE
!
Bitte beachten Sie, dass Einbau
und Montage elektrischer Geräte
nur durch eine Elektro-Fachkraft
erfolgen dürfen!
!
Es sind die länderspezifischen
Vorschriften für Elektro-
Installationen zu berücksichtigen
(z.B. die Normen VDE 0100, 0800
und 0160)!
!
Bitte stellen Sie sicher, dass zur
Einhaltung der allgemeinen
INSTALLATION
Allgemeines
Verdrahtung / Leitungsmaterial
!
Die maximale Entfernung
zwischen Türstation und Video-
Monitor ist abhängig vom Adern-
Durchmesser. Bei einem Adern-
Durchmesser von 0,8 mm liegt sie
bei ca. 50m. Für größere
Entfernungen müssen Leitungen
mit verdrillten Adern benutzt
werden, die zur Reichweiten-
Erhöhung ggfs. parallelgeschaltet
werden müssen. Auch eine Spann-
ungserhöhung ist möglich (Siehe
Punkt "Netzgeräte")
!
Für die Installation können bis
50m Leitungslänge Klingel- oder
Schwachstrom-Leitungen oder
generell Fernmelde-Leitungen
verwendet werden: Y, YR oder
JY(ST)Y oder A2Y(ST)2Y.
Sicherheitsbestimmungen und zur
Vermeidung von Störungen
Stark-
und Schwachstrom-Leitungen
getrennt geführt werden und einen
Mindestabstand von 10 cm
!
Bei allen Installations- oder
Wartungsarbeiten Haupt-Schalter
der Anlage ausschalten und gegen
Wiedereinschalten sichern! Ggfs.
Trenn- bzw. Schutzschalter
vorsehen!
!
Für die Namensschild-
Beleuchtung ist ein separater,
ausreichend dimensionierter
Sicherheits-Transformator (z.B.
GT 1976) vorzusehen (siehe auch
Bild ). Wenn jedoch nur max. 2
L
beleuchtete Namensschilder
angeschlossen sind, können diese
ebenfalls mit dem Netzgerät
(Klemmen "~0" und "~12") der
Video-Sprechanlage gespeist
werden. Die Speisung der
Beleuchtung sollte zur Ver-
meidung von Brummgeräuschen
grundsätzlich in getrennten bzw.
zusätzlichen Adern erfolgen.
!
Bei Aufputz-Montage von
Netzgeräten oder Transformatoren
muss ein "Schutz gegen direktes
Berühren" sichergestellt sein. In
haben
diesem Fall ist bei Montage z.B.
des Trafos GT 1976 das Zubehör
"GT 36 AP" zu benutzen. Bei AP-
Montage der Netzgeräte
beiliegende Abdeckung für die
Netz-Anschlussklemmen
verwenden
!
Achten Sie bitte unbedingt
darauf, dass die Adern
zwischen den Klemmen "~0"
bzw. "1/~" des Netzgerätes und
der Klemme "1/~" des
Türlautsprechers separat
geführt werden.
Türöffner
!
Verwenden Sie bitte nur Türöffner
mit einem Widerstand > 10 Ohm
(z.B. GROTHE TO 5110)
Sonder-Anwendungsfälle
!
Gerne beraten wir Sie, wenn Sie
sehr komplexe oder hier nicht
dargestellte Anlagen planen und
installieren möchten:
!
Tel.:
02242/8890-56
!
Fax:
02242/8890-36
!
E-Mail: info@grothe.de
3
