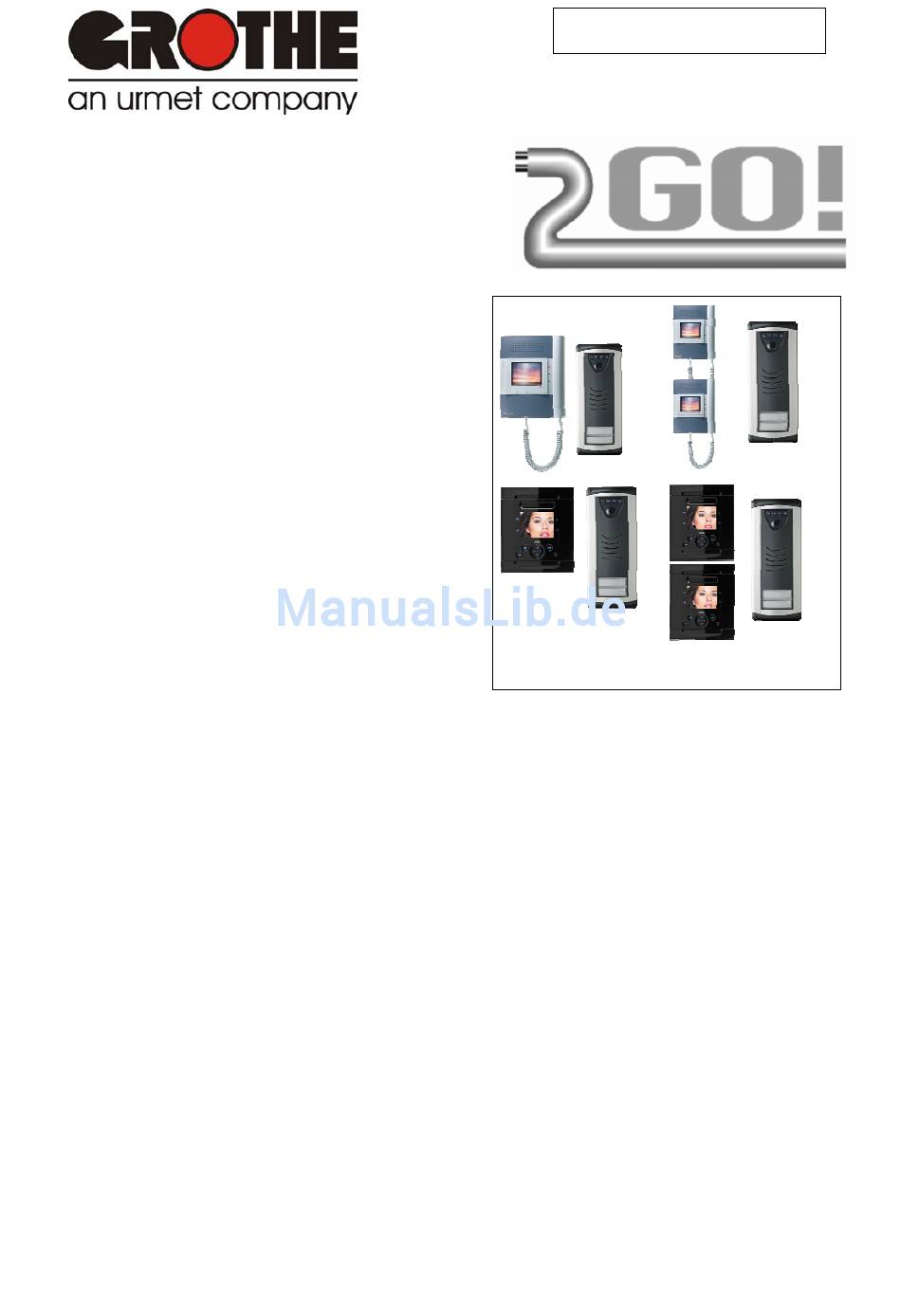

Installations- und Bedienungsanleitung
Sehr geehrte Kundin,
sehr geehrter Kunde,

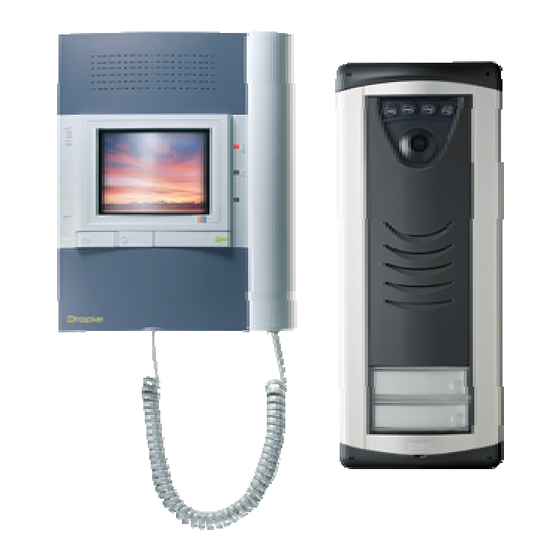

mit dieser Videosprechanlage haben Sie ein
Qualitäts-Produkt erworben, das wir für Sie mit
größter Sorgfalt und mit höchstem Anspruch
entwickelt und hergestellt haben. Sollten Sie
dennoch während der gesetzlichen
Gewährleistungszeit einen Fehler feststellen, so
setzen Sie sich bitte mit Ihrem Händler in
Verbindung. Wir ersetzen die defekten Teile oder
bessern sie nach. Von dieser Gewährleistung
ausgeschlossen sind Defekte, die durch
unsachgemäße Behandlung, nicht
bestimmungsgemäßer Verwendung oder
Missachtung der Bedienungs- und
Installationsanleitung eingetreten sind.
1.
Systembeschreibung........................................................................................................... 2
2.
Verpackungsinhalt.............................................................................................................. 2
Einfamilienhaus-Set ............................................................................................................... 2
Zweifamilienhaus-Set............................................................................................................. 2
3.
Systemaufbau ..................................................................................................................... 3
Anzahl der Geräte................................................................................................................... 3
Kabel und Leitungen .............................................................................................................. 3
Beschreibung der Geräteklemmen ......................................................................................... 3
4.
Installation.......................................................................................................................... 4
Versorgung ............................................................................................................................. 4
Empfohlene Installationshöhen .............................................................................................. 4
Geräteinstallation ................................................................................................................... 5
Einfamilienhaus Schaltbild A: ............................................................................................... 7
Zweifamilienhaus Schaltbild B: ............................................................................................. 8
Zweifamilienhaus Schaltbild C: ............................................................................................. 9
Zweifamilienhaus Schaltbild D:........................................................................................... 10
5.
Programmierung DIP-Schalter......................................................................................... 11
6.
Aktivierung des Systems .................................................................................................. 11
Systemspannungen ............................................................................................................... 11
Anlagentest Videosignal ...................................................................................................... 11
7.
Notizen ............................................................................................................................. 12
MV008000
Hauskommunikation
Seite 1 von 12
Werbung
Inhaltsverzeichnis
Verwandte Anleitungen für Grothe 2GO
Inhaltszusammenfassung für Grothe 2GO
-
Seite 1: Inhaltsverzeichnis
Hauskommunikation Installations- und Bedienungsanleitung Sehr geehrte Kundin, sehr geehrter Kunde, mit dieser Videosprechanlage haben Sie ein Qualitäts-Produkt erworben, das wir für Sie mit größter Sorgfalt und mit höchstem Anspruch entwickelt und hergestellt haben. Sollten Sie dennoch während der gesetzlichen Gewährleistungszeit einen Fehler feststellen, so setzen Sie sich bitte mit Ihrem Händler in Verbindung. -
Seite 2: Systembeschreibung
Die bis zu 32 Endgeräte werden dabei über die Busleitung mit Spannung versorgt. In größeren Apartments oder Mehrfamilienhäusern lassen sich bis zu 4 Monitore parallel schalten. Die Programmierung des 2GO!-Systems erfolgt einfach mittels DIP-Schalter an den Videohaustelefonen und denTürstationen. Eine Ein- Personen-Inbetriebnahme ist somit selbstverständlich der Normalfall. -
Seite 3: Systemaufbau
Hauskommunikation 3. Systemaufbau Anzahl der Geräte An das Netzgerät des 2GO!-Systems lassen sich 5 Buslinien anschließen und folgendermaßen aufteilen 1 Türstation (Line 0) 4 Steigleitungen mit insgesamt 32 Endgeräten 2 Türstationen (Line 0+1) 3 Steigleitungen mit insgesamt 32 Endgeräten 3 Türstationen (Line 0+1+2) 2 Steigleitungen mit insgesamt 32 Endgeräten Die max. -
Seite 4: Installation
Hauskommunikation Türstation mit Video: LINE: Klemmenpaar für den Anschluss des ungepolten Busses SE+, SE-: Klemmenpaar für den Anschluss der Elektroverriegelung (Türöffner) ILL: Klemmenpaar für die Namenschildbeleuchtung der Tastenmodule PA: Anschluss der Hausflurtaste SP: Anschluss Sensor Tür offen T: Anschluss des Relaisgehäuses 1083/69 für die Zyklusfunktion von zusätzlichen Kontrollkameras TST: Klemme für die Funktion Anlagentest GND: 3 Bezugsklemmen für die Klemmen PA, SP, T, TST V3, V5: Klemmenpaar für den Anschluss von zusätzlichen Kontrollkameras... -
Seite 5: Geräteinstallation
Hauskommunikation Geräteinstallation Türstation „GENYA“ MV008000 Seite 5 von 12... - Seite 6 Hauskommunikation Vorinstallationskonsole Videohaustelefon „UTOPIA“ Videohaustelefon „FOLIO“ MV008000 Seite 6 von 12...
-
Seite 7: Einfamilienhaus Schaltbild A
Hauskommunikation Einfamilienhaus Schaltbild A: MV008000 Seite 7 von 12... -
Seite 8: Zweifamilienhaus Schaltbild B
Hauskommunikation Zweifamilienhaus Schaltbild B: MV008000 Seite 8 von 12... -
Seite 9: Zweifamilienhaus Schaltbild C
Hauskommunikation Zweifamilienhaus Schaltbild C: MV008000 Seite 9 von 12... -
Seite 10: Zweifamilienhaus Schaltbild D
Hauskommunikation Zweifamilienhaus Schaltbild D: MV008000 Seite 10 von 12... -
Seite 11: Programmierung Dip-Schalter
Hauskommunikation 5. Programmierung DIP-Schalter Für die korrekte Funktionsweise des Systems müssen nach erfolgreicher Installation der Geräte, diese noch per DIP-Schalter adressiert werden. Die DIP-Schalter befinden sich bei der Türstation „GENYA“ und dem Videohaustelefon „FOLIO“ auf der Geräte-Rückseite, beim Videohaustelefon „UTOPIA“ auf der Vorinstallationskonsole und am Netzgerät auf der Gehäuse-Oberseite. -
Seite 12: Notizen
überprüft worden, trotzdem übernimmt der Hersteller keinerlei Verantwortung für die Verwendung derselben. Dasselbe gilt für die Personen oder Firmen, die zur Ausarbeitung und Erstellung dieser Anleitung hinzugezogen wurden. Technische Änderungen vorbehalten! Grothe GmbH Telefon: (0 22 42) 88 90-0 Löhestraße 22...
