Installation und Wartung
3.8 Anschließen von Signalen und Druckluft
1. Das Signalkabel an Anschluß R2.CS an der 4. Welle (1) anschließen.
2. Den Druckluftschlauch am Anschluß an der 4. Welle (2) einsetzen, den
Kunststoffring an der Banjokupplung eindrücken und den Schlauch zum
Befestigen einführen.
3.9 Anschließen des Schmiermediums
1. Den Schlauch mit dem Schmiermedium an den Anschluß am Anfang des
Schlauchpakets (1) anschließen. Der Schlauch muß von oben zum
Anschluß heruntergeführt werden, damit die Beweglichkeit des Roboters
nicht eingeschränkt wird.
14
2
1

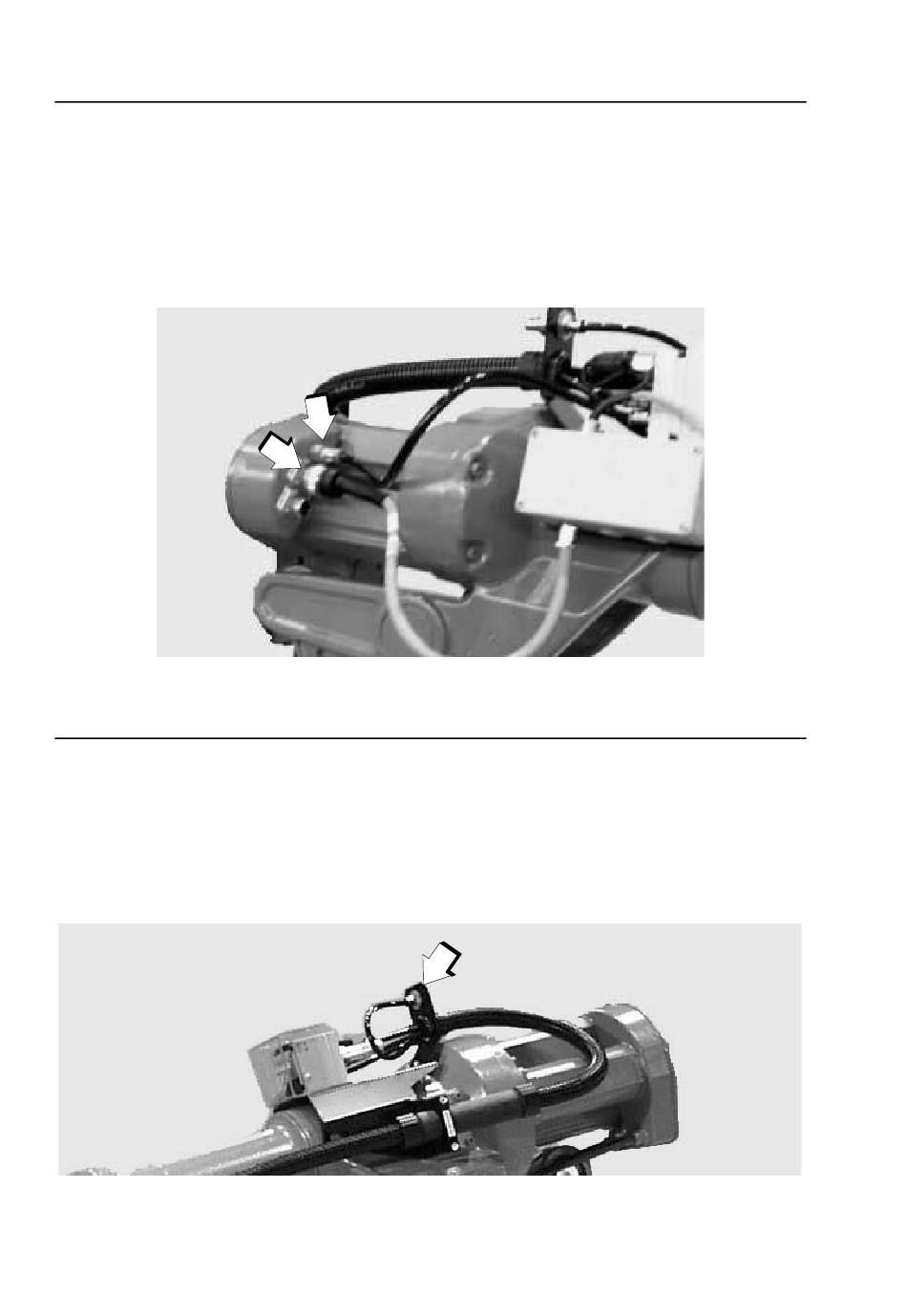

Abbildung 10 Anschließen von Signalen und Druckluft.
Abbildung 11 Anschließen des Schmiermediums.
1
Installation
3HXC 7211-3
