Installation
3.7 Anschließen der Schläuche an der Drehdurchführung
1. Die Schläuche in den Banjokupplungen an der Drehdurchführung befesti-
gen. Sicherstellen, daß der richtige Schlauch am entsprechenden Anschluß
in der Drehdurchführung angeschlossen wird. Die Schläuche sowie die
Anschlüsse an der Drehdurchführung sind gekennzeichnet, siehe nachfol-
gende Tabelle. Den Kunststoffring eindrücken und den Schlauch zum
Befestigen einschieben.
3HXC 7211-3
.DQDO
Druckluft
.DQDO
Druckluft
.DQDO
Druckluft
.DQDO
Druckluft
.DQDO
Druckluft
.DQDO
Schmiermedium

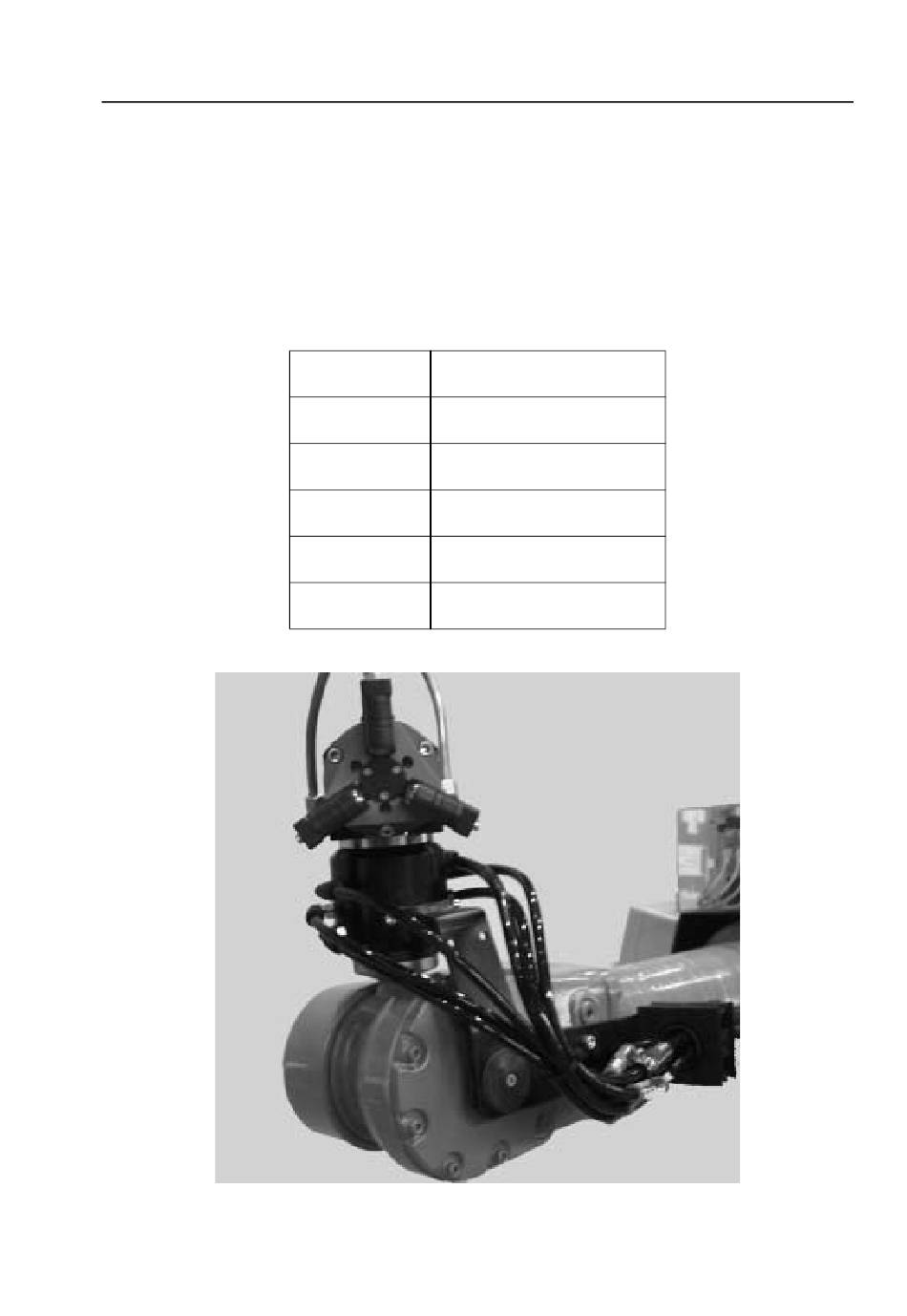

Abbildung 9 Anschließen der Schläuche.
Installation und Wartung
13
