3.5 Montage der Ventileinheit
1. Die Ventileinheit an ihrem Platz oberhalb der 4. Welle plazieren.
2. Die Führung an der 4. Welle (1) des Roboters festschrauben. Die Schrauben
der Führung müssen durch die Halterung der Ventileinheit geschraubt wer-
den.
3. Die Führung zurückziehen, so daß die Schraube in der Halterung der Ven-
tileinheit zugänglich ist und diese ganz anziehen (2).
10

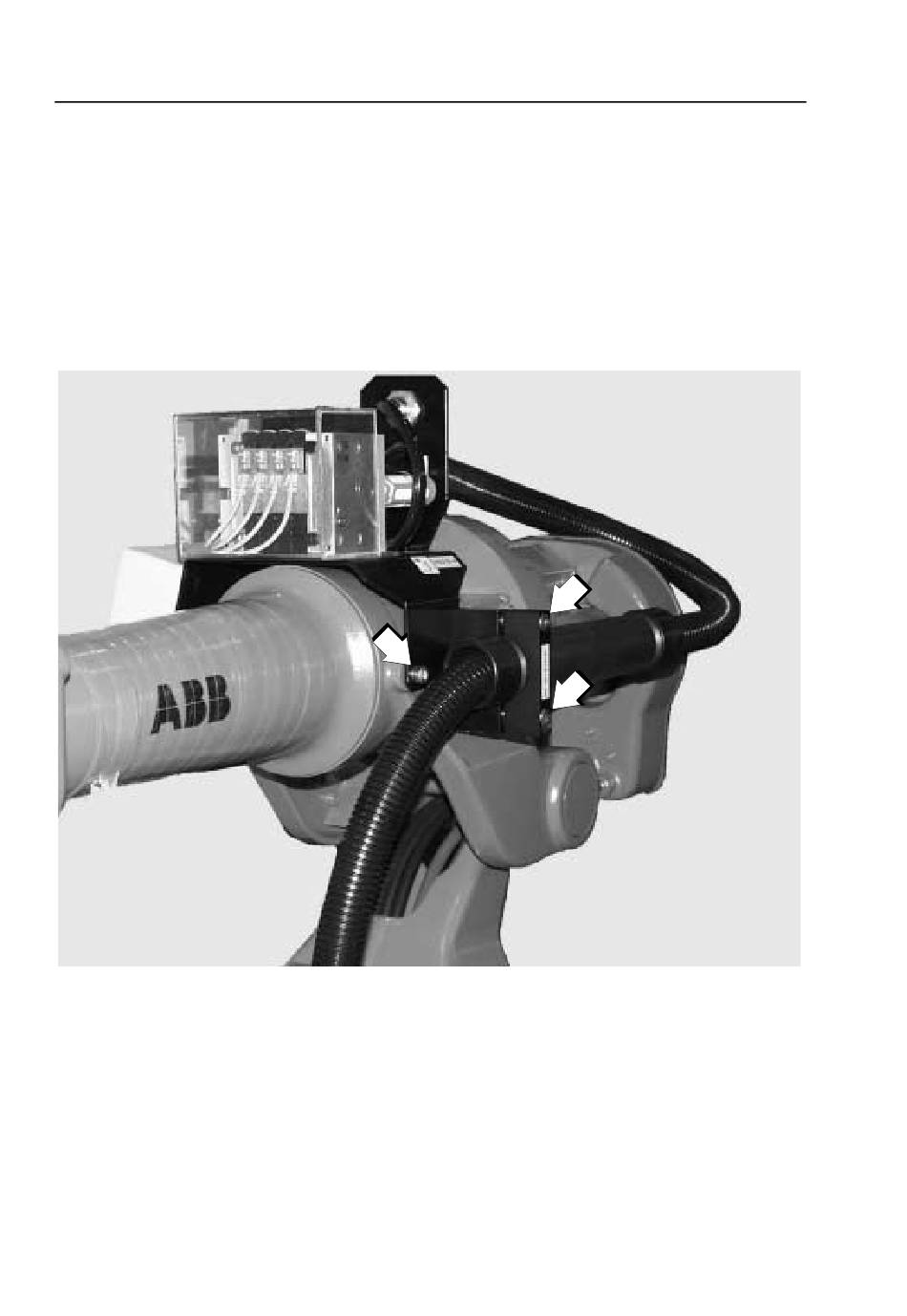

Abbildung 6 Montage der Ventileinheit.
Installation
3HXC 7211-3
