Inhaltszusammenfassung für ABB Flexible Automation RobExtractSpray 2400

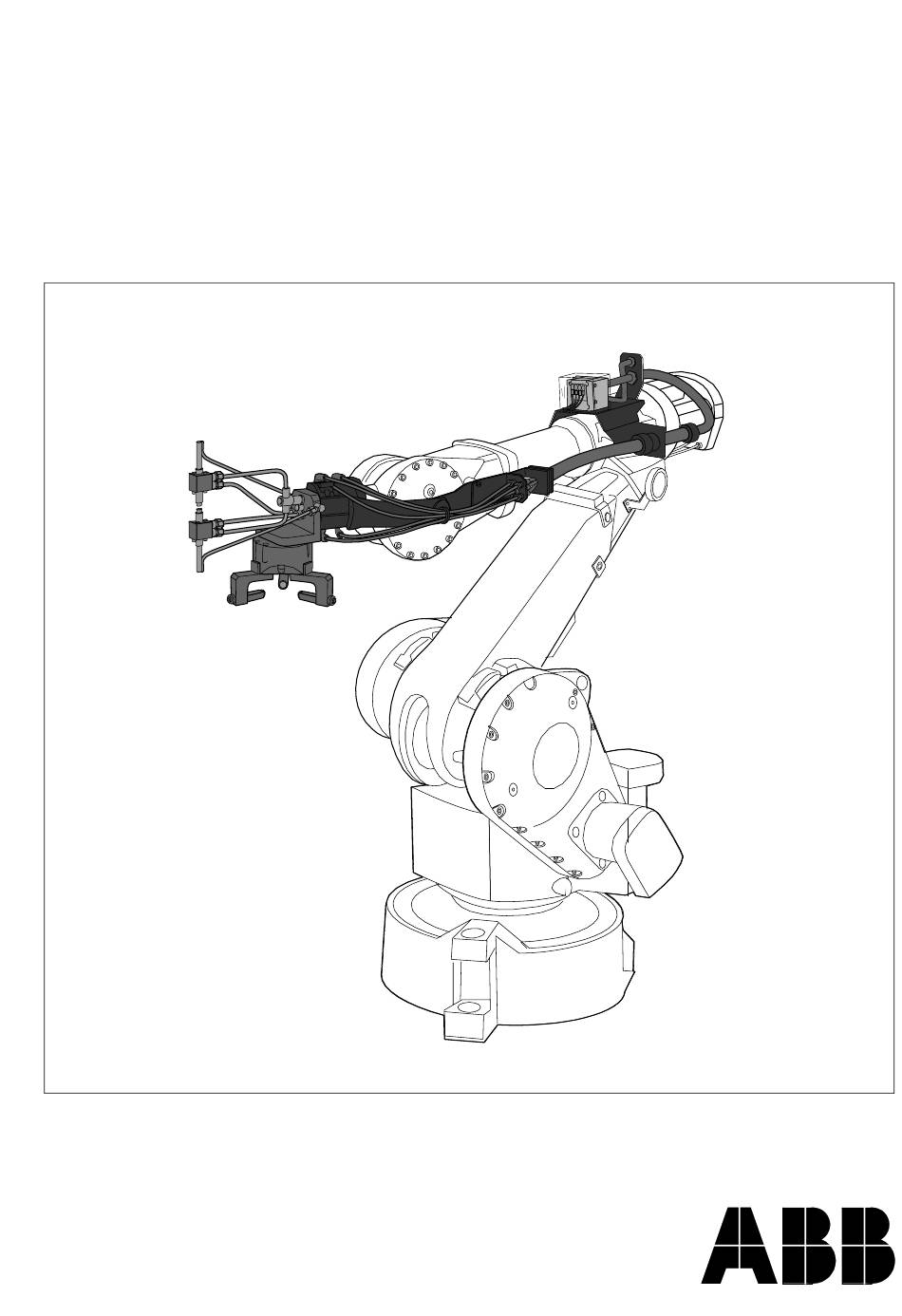

- Seite 1 ,QVWDOODWLRQ:DUWXQJ 5RE([WUDFW6SUD\ +;& 'H]HPEHU $%% )OH[LEOH $XWRPDWLRQ...
- Seite 2 ABB Flexible Automation AB übernimmt keinerlei Haftung für eventuell in diesem Dokument enthal- tene Fehler. ABB Flexible Automation AB haftet in keinem Fall für beiläufig entstandene oder mittelbare Schäden, die sich aus der Verwendung dieses Dokumentes bzw. der in diesem Dokument beschriebenen Soft- ware oder Hardware ergeben.
-
Seite 3: Inhaltsverzeichnis
Installation/Wartung INHALT Seite $OOJHPHLQHV 6LFKHUKHLW ,QVWDOODWLRQ Vorbereitungen vor der Montage ............... Montage der Adapterplatte ................Montage der Drehdurchführung ................ Montage des Greifers..................Montage der Ventileinheit.................. Montage des Mitnehmers................... Anschließen der Schläuche an der Drehdurchführung ........Anschließen von Signalen und Druckluft ............Anschließen des Schmiermediums .............. - Seite 4 Installation and maintenance Greifer ........................ 30 Hantierungskapazität..................31 9DULDQWHQ 10.1 RobExtractSpray für IRB 2400................33 10.2 RobExtractSpray für IRB 2400L ............... 33 10.3 RobExtractSpray für IRB 4400................33 3HXC 7211-3...
- Seite 5 Allgemeines Installation und Wartung $OOJHPHLQHV RobExtractSpray für IRB 2400, IRB 2400L und 4400 ist ein Werkzeugsystem für Roboter, die Gußstücke aus Preßgußmaschinen heben und Gußformen kühlen/ schmieren. Das System versorgt das Werkzeug mit Druckluft und Schmiermedien, ohne den Arbeitsbereich des Roboters einzuschränken. Das Werkzeugsystem RobExtractSpray ist für die Roboter IRB 2400, 2400L und 4400 erhältlich.
-
Seite 6: Allgemeines
Allgemeines Installation und Wartung 3HXC 7211-3... - Seite 7 Normen und Bestimmungen angegeben werden, die in dem Land gelten, in dem RobExtractSpray installiert wird. Anwender des ABB Funktionspakets (Werkzeugsystem und Roboter) sind dafür verantwortlich, daß die Gesetze und Bestimmungen in Hinblick auf Sicherheit befolgt werden, die in dem jeweiligen Land gelten, und daß sämtliche Sicherheitsa- nordnungen, die zum Garantieren der Sicherheit der Personen erforderlich sind, die mit dem Funktionspaket arbeiten, vorschriftsmäßig installiert werden.
-
Seite 8: Sicherheit
Sicherheit Installation und Wartung 3HXC 7211-3... -
Seite 9: Qvwdoodwlrq
Installation Installation und Wartung ,QVWDOODWLRQ Im folgenden Kapitel wird die Montage des Werkzeugsystems RobExtractSpray für die Roboter IRB 2400, IRB 2400L und IRB 4400 in der Reihenfolge beschrieben, in der die Arbeitsschritte ausgeführt werden sollen. 3.1 Vorbereitungen vor der Montage Bevor RobExtractSpray am Roboter montiert werden kann, sind bestimmte Vor- bereitungen erforderlich. -
Seite 10: Montage Der Adapterplatte
Installation Installation und Wartung 3.2 Montage der Adapterplatte 1. Die Adapterplatte auf dem Anschlußflansch des Roboters plazieren, es gibt nur eine Möglichkeit, den Führungsstift der Adapterplatte in den Anschluß- flansch einzusetzen. 2. Die Adapterplatte im Anschlußflansch mit den mitgelieferten Schrauben (1) festschrauben. -
Seite 11: Montage Der Drehdurchführung
Installation Installation und Wartung 3.3 Montage der Drehdurchführung 1. Die Drehdurchführung mit Hilfe des Führungsstifts (1) in die Adapterplatte einpassen. 2. Die Drehdurchführung mit der mittleren Sperrschraube festschrauben. %($&+7(1 Beachten, daß die Adapterplatte fest am Anschlußflansch des Roboters befestigt sein muß, bevor die Drehdurchführung festge- schraubt werden kann. -
Seite 12: Montage Des Greifers
Installation Installation und Wartung 3.4 Montage des Greifers 1. Die O-Ringe in die Ausfräsungen an den Bohrungen für Druckluft und Schmiermedien einlegen. 2. Den Greifer auf der Drehdurchführung plazieren und in die Führungsstifte der Winkelhalterung einpassen. Sicherstellen, daß die Greifklauen nicht die Anschlüsse für die Schläuche blockieren. - Seite 13 Installation Installation und Wartung Abbildung 5 Den Greifer mit den vier Inbusschrauben auf der Oberseite der Winkelhalterung festschrauben. 3HXC 7211-3...
-
Seite 14: Montage Der Ventileinheit
Installation Installation und Wartung 3.5 Montage der Ventileinheit 1. Die Ventileinheit an ihrem Platz oberhalb der 4. Welle plazieren. 2. Die Führung an der 4. Welle (1) des Roboters festschrauben. Die Schrauben der Führung müssen durch die Halterung der Ventileinheit geschraubt wer- den. -
Seite 15: Montage Des Mitnehmers
Installation Installation und Wartung 3.6 Montage des Mitnehmers 1. Den Mitnehmer am Roboter (1) befestigen, aber noch nicht ganz anziehen. 2. Die Kabel mit Bundband (2) zusammenbinden. Abbildung 7 Montage des Mitnehmers. 3. Den Mitnehmer an der Drehdurchführung festschrauben und anschließend den Mitnehmer am Roboter anziehen. - Seite 16 Installation Installation und Wartung Abbildung 8 Den Mitnehmer an der Drehdurchführung festschrauben. 3HXC 7211-3...
-
Seite 17: Anschließen Der Schläuche An Der Drehdurchführung
Installation Installation und Wartung 3.7 Anschließen der Schläuche an der Drehdurchführung 1. Die Schläuche in den Banjokupplungen an der Drehdurchführung befesti- gen. Sicherstellen, daß der richtige Schlauch am entsprechenden Anschluß in der Drehdurchführung angeschlossen wird. Die Schläuche sowie die Anschlüsse an der Drehdurchführung sind gekennzeichnet, siehe nachfol- gende Tabelle. -
Seite 18: Anschließen Von Signalen Und Druckluft
Installation Installation und Wartung 3.8 Anschließen von Signalen und Druckluft 1. Das Signalkabel an Anschluß R2.CS an der 4. Welle (1) anschließen. 2. Den Druckluftschlauch am Anschluß an der 4. Welle (2) einsetzen, den Kunststoffring an der Banjokupplung eindrücken und den Schlauch zum Befestigen einführen. -
Seite 19: Installation Von Roboter Und Peripherieausrüstung
Installation von Roboter und Peripherieausrüstung Installation und Wartung ,QVWDOODWLRQ YRQ 5RERWHU XQG 3HULSKHULHDXVUVWXQJ In der Abbildung wird ein Beispiel dafür gezeigt,wie die Installation eines Roboters, der mit RobExtractSpray ausgerüstet ist, bei der Arbeit an einer Preßgußmaschine aussehen kann. Abbildung 12 Preßgußmaschine mit Roboter, der mit RobExtractSpray ausgerüstet ist. Abbildung 13 Preßgußmaschine mit Roboter, der mit RobExtractSpray ausgerüstet ist. - Seite 20 Installation von Roboter und Peripherieausrüstung Installation und Wartung 3HXC 7211-3...
-
Seite 21: Einstellung
Einstellung Installation und Wartung (LQVWHOOXQJ 5.1 Sprühdüsen Die Schrauben an den Sprühdüsen werden zum Einstellen des austretenden Sprüh- strahls verwendet. Klemmscheiben Einstell- schraube für Sprühdüsen Abbildung 14 Klemmscheiben und Einstellschraube für die Sprühdüsen am Greifer. 3HXC 7211-3... -
Seite 22: Klemmscheiben
Einstellung Installation und Wartung 5.2 Klemmscheiben Die Scheiben am Futter der Greifklauen, siehe Abb. 14, können verschoben werden, um den unterschiedlichen Durchmessern des Gußtabletts angepaßt werden zu kön- nen, siehe Abbildung 15 und Abbildung 16. Inbusschraube an der Greifklaue lösen und die Klemmscheiben verschieben, um den Greifdurchmesser zu verändern. -
Seite 23: Duwxqj
Intervalle zu verkürzen. Betrachten Sie die Tabelle als Leitfaden und aktualisieren Sie entsprechend den Produktionserfahrungen, die Sie mit dem Sys- tem machen. %($&+7(1 Wenn die Drehdurchführung während der Garantiezeit demontiert werden muß, muß dies von geschultem ABB-Personal vorgenom- men werden. Anderfalls erlischt der Garantieanspruch. Bezeichnung Wartung... -
Seite 24: Wartung
Wartung Installation und Wartung 3HXC 7211-3... -
Seite 25: 3Qhxpdwlnsodq
Pneumatikplan Installation und Wartung 3QHXPDWLNSODQ 7.1 Ventileinheit VP2404/VP2406 Abbildung 17 Art.-Nr. 3HXC 1000-2. 7.2 Ventileinheit VP2414 Abbildung 18 Art.-Nr. 3HXC 1000-2. 3HXC 7211-3... -
Seite 26: Anschlüsse
Pneumatikplan Installation und Wartung 7.3 Anschlüsse Abbildung 19 Art.-Nr. 3HXC 1000-38. 3HXC 7211-3... -
Seite 27: 6Fkdowsolqh
Schaltpläne Installation und Wartung 6FKDOWSOlQH 8.1 2400 Abbildung 20 Art.-Nr. 3HXC 8000-4, Blatt 1. 3HXC 7211-3... - Seite 28 Schaltpläne Installation und Wartung Abbildung 21 3HXC 8000-4, Blatt 2. 3HXC 7211-3...
- Seite 29 Schaltpläne Installation und Wartung 8.2 4400 Abbildung 22 Art.-Nr. 3HXC 8000-10, Blatt 1. 3HXC 7211-3...
- Seite 30 Schaltpläne Installation und Wartung 8.3 4400 Abbildung 23 Art.-Nr. 3HXC 8000-10, Blatt 2. 3HXC 7211-3...
-
Seite 31: 7Hfkqlvfkh 6Sh]Lilndwlrq
Technische Spezifikation Installation und Wartung 7HFKQLVFKH 6SH]LILNDWLRQ 9.1 RobExtractSpray für IRB 2400 und 2400L Abbildung 24 RobExtractSpray für IRB 2400 und 2400L. Länge ohne Drehdurchführung 170 mm Länge mit Drehdurchführung 260 mm Höhe 170 mm Breite 305 mm Gewicht 5,2 kg 3HXC 7211-3... -
Seite 32: Robextractspray Für Irb 4400
Technische Spezifikation Installation und Wartung 9.2 RobExtractSpray für IRB 4400 Abbildung 25 RobExtractSpray für IRB 4400. Länge ohne Drehdurchführung 365 mm Länge mit Drehdurchführung 470 mm Höhe 270 mm Breite 335 mm Gewicht 12,1 kg 3HXC 7211-3... -
Seite 33: Ventileinheit
Technische Spezifikation Installation und Wartung 9.3 Ventileinheit Ventile Ventiltyp: Festo CPV-14-V1 Anzahl Ventile: Solenoid: 24 V DC, 0,75 W Typ: Monostabil Max. Durchsatz: 800 l/min Schutzklasse: IP 65 Druckwächter: 1-10 bar Anschlußbox Anzahl Stifte: Abmessungen (L x Bx H): 160 x 80 x 57mm Schutzklasse : IP 54 Anschluß... -
Seite 34: Schläuche Und Verkabelung
Technische Spezifikation Installation und Wartung 9.4 Schläuche und Verkabelung Druckluftschlauch Durchmesser: 23,7 mm Schlauch für Schmiermedium Durchmesser: 38 mm Schutzschlauch Außendurchmesser: 345 mm Signalkabel Durchmesser: 12 x 2 x 0,25mm Kontakt: Burndy 9.5 Medien Druckluft Luftdruck: 6 bar 9.6 Greifer Drehdurchführung Anzahl Kanäle: Drehdurchführungswelle:... -
Seite 35: Technische Spezifikation
Technische Spezifikation Installation und Wartung 9.7 Hantierungskapazität Der Greifer Schunk PZN 80-1/S, der bei RobExtractSpray für IRB 2400 verwendet wird, kann Produkte mit einem Gewicht von bis zu 5,3 kg hantieren. Ausführlichere Information über die Hantierungskapazität des IRB 2400 Roboters finden Sie im nachfolgenden Lastdiagramm sowie im IRB 2400 Produkthandbuch. - Seite 36 Technische Spezifikation Installation und Wartung /DVWGLDJUDP ,5% 6YLYHO P NJ )UnQ LQIlVWQLQJVSXQNW € 1 kg € à 3 kg à à à 5 kg ‰ ‰ 7 kg à † à ‡ ‡ † ‰ 1000 GÀ...
-
Seite 37: 9Duldqwhq
Varianten Installation und Wartung 9DULDQWHQ 10.1 RobExtractSpray für IRB 2400 3HXC 0000-44 Ventileinheit, Führung, Drehdurchführung und Greifer. 10.2 RobExtractSpray für IRB 2400L 3HXC 0000-89 Ventileinheit, Führung, Drehdurchführung und Greifer. 10.3 RobExtractSpray für IRB 4400 3HXC 0000-92 Ventileinheit, Führung, Drehdurchführung und Greifer. - Seite 38 Varianten Installation und Wartung 3HXC 7211-3...
- Seite 40 3HXC 7211-3 Dezember 1999...
