Montage
4.7
Licht und Lüfter
Licht und Lüfter
ACHTUNG

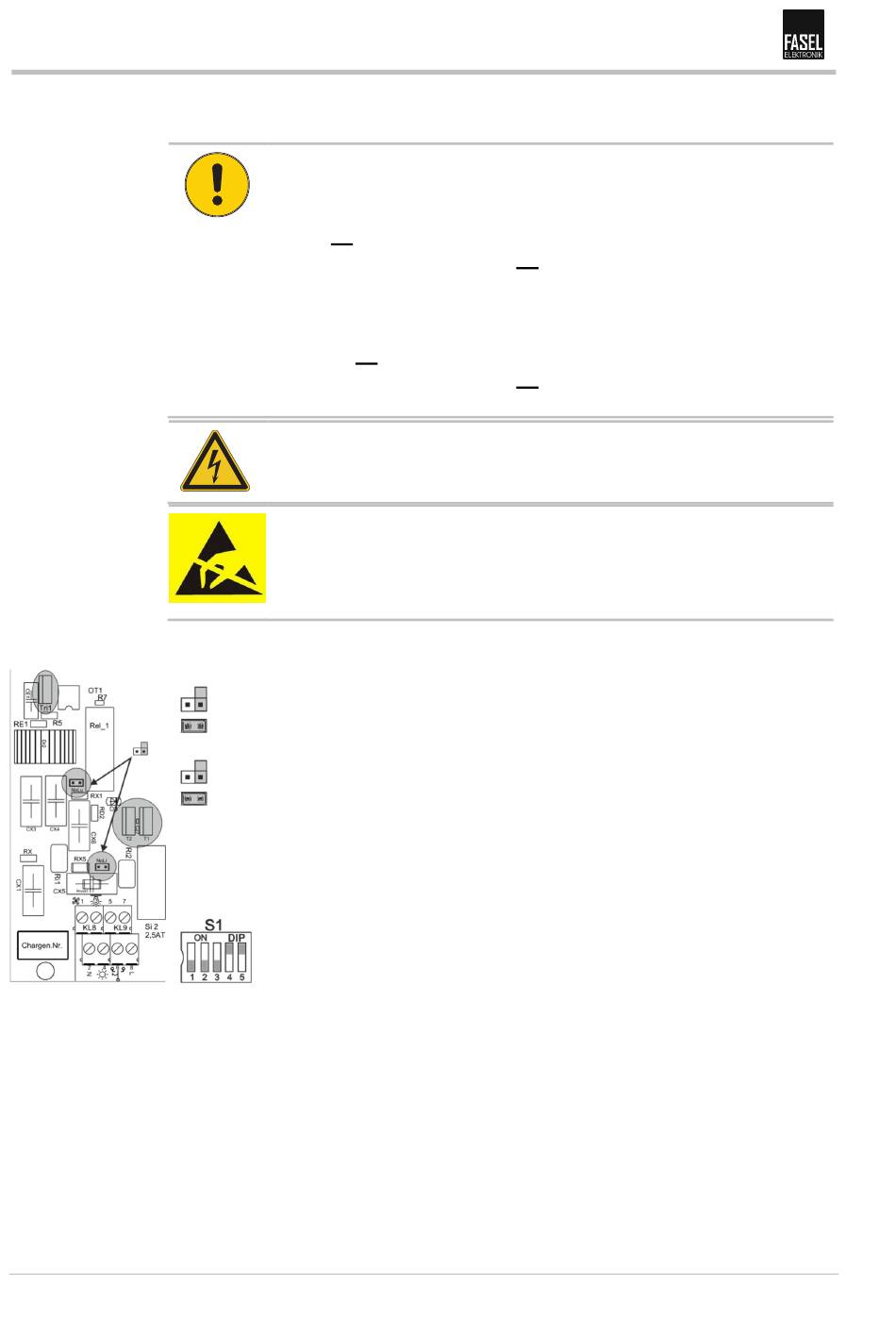

Die Licht und Lüfterregelung können Sie über Jumper deaktivieren:
Die Steckbrücken (Jumper) befinden sich nur einseitig auf den Stiften (wie im Bild
oben dargestellt) oder sie befinden sich im Beipack.
Anwendermenüs für Dimmung mit Dippschalter deaktivieren:
Sollte durch einen Defekt des Leuchtmittels die Lichtdimmung nicht mehr funktionieren,
so ist der FET T1, T2 und evtl. die Sicherung Si2 zerstört worden. Beim Austausch des
FETs das neue Bauteil lagerichtig (Metallfahne beachten) wieder auf den Sockel ste-
cken. Darauf achten dass alle Anschlüsse richtig im Sockel stecken und vorsichtig ein-
drücken.
Sollte die Lüfterregelung durch einen Defekt zerstört worden sein, gilt das gleiche für
Triac „Tri1".
16
ACHTUNG!
Licht Dimmung:
An die dimmbaren Licht Ausgänge dürfen nur 230V-Verbraucher die für
ab
Phasen
schnitt geeignet sind, verwendet werden.
Elektronische Trafos für Phasen
angeschlossen werden.
Lüfterregelung:
An die dimmbaren Lüfter Ausgänge dürfen nur 230V-Verbraucher die
an
für Phasen
schnitt geeignet sind, verwendet werden.
Elektronische Trafos für Phasen
angeschlossen werden.
GEFAHR!
Lebensgefahr durch elektrische Spannung!
– Gerät muss allpolig vom Netz getrennt sein!
ACHTUNG!
ESD Schutz beachten!
Aus ESD Schutz Gründen nicht an elektrisch leitende Teile fassen.
– Entsprechende Schutzvorkehrungen treffen. Als mindeste Schutz-
maßnahme, zum Entladen an geerdetes Metall fassen.
NoLu: Lüfterregelung (Klemme 1) aktiviert
NoLu: Lüfterregelung deaktiviert, nur EIN/AUS
NoLi: Dimmen von Licht (Klemme 3) aktiviert
NoLi: Dimmen deaktiviert, nur EIN/AUS
DIP 4=ON, Menü für Lüfterregelung deaktiviert.
DIP 5=ON, Menü für Lichtdimmung deaktiviert.
an
schnitt-Ansteuerung dürfen
ab
schnitt-Ansteuerung dürfen
nicht
nicht
Montageanleitung
