Montage
Abmessungen
Dampfbadfühler
Innenansicht
Seitenansicht
Hinweis: Bei gefliesten Dampfbadkabinen kann das Aluminiumgehäuse bündig mit den
Fliesen eingelassen werden.
Abmessungen
Stabfühler ohne
STB
Hinweis: Bei Verwendung des Stabfühlers müssen die Klemmen 29 und 30 am Steu-

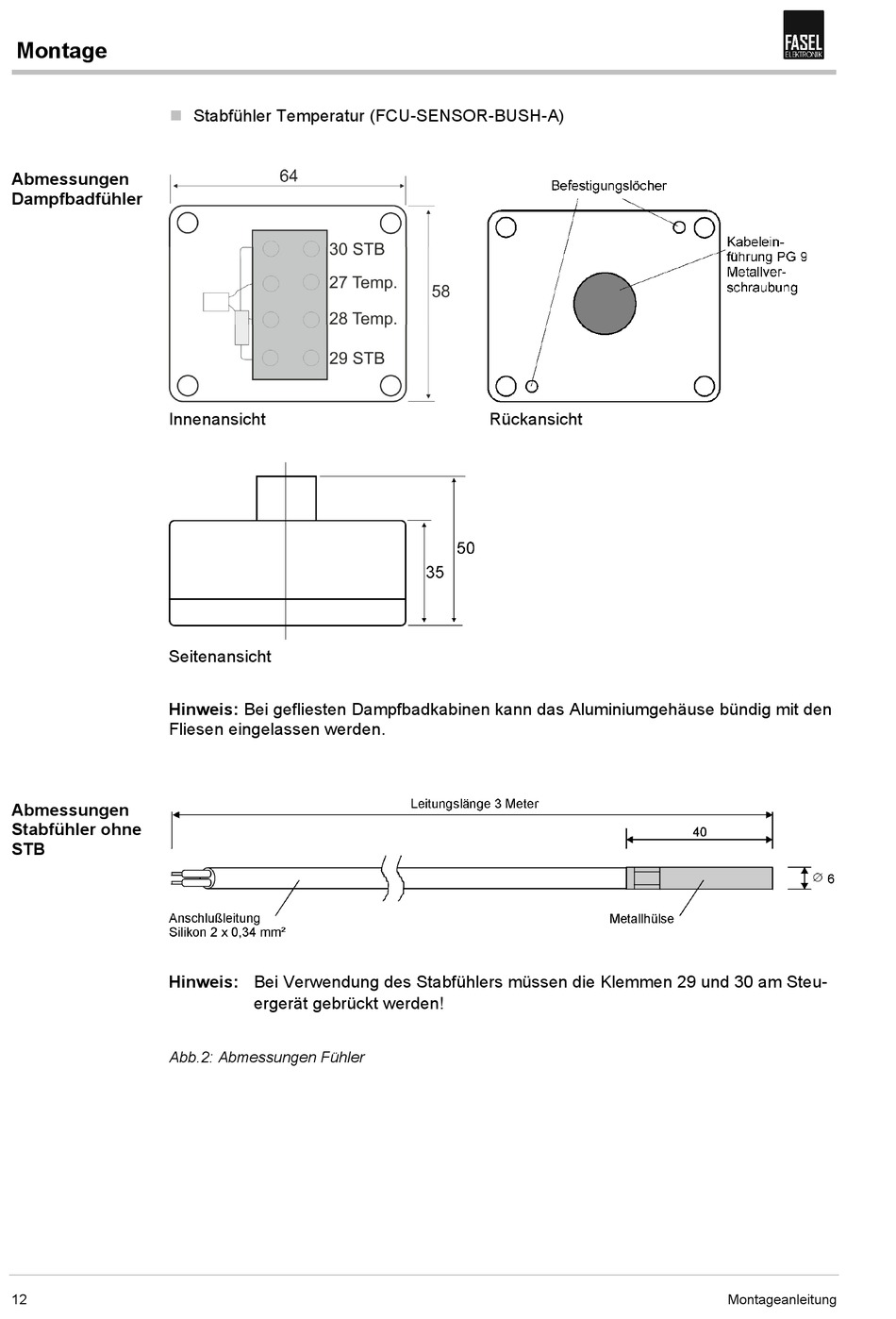

Abb.2: Abmessungen Fühler
12
Stabfühler Temperatur (FCU-SENSOR-BUSH-A)
ergerät gebrückt werden!
Rückansicht
Montageanleitung
