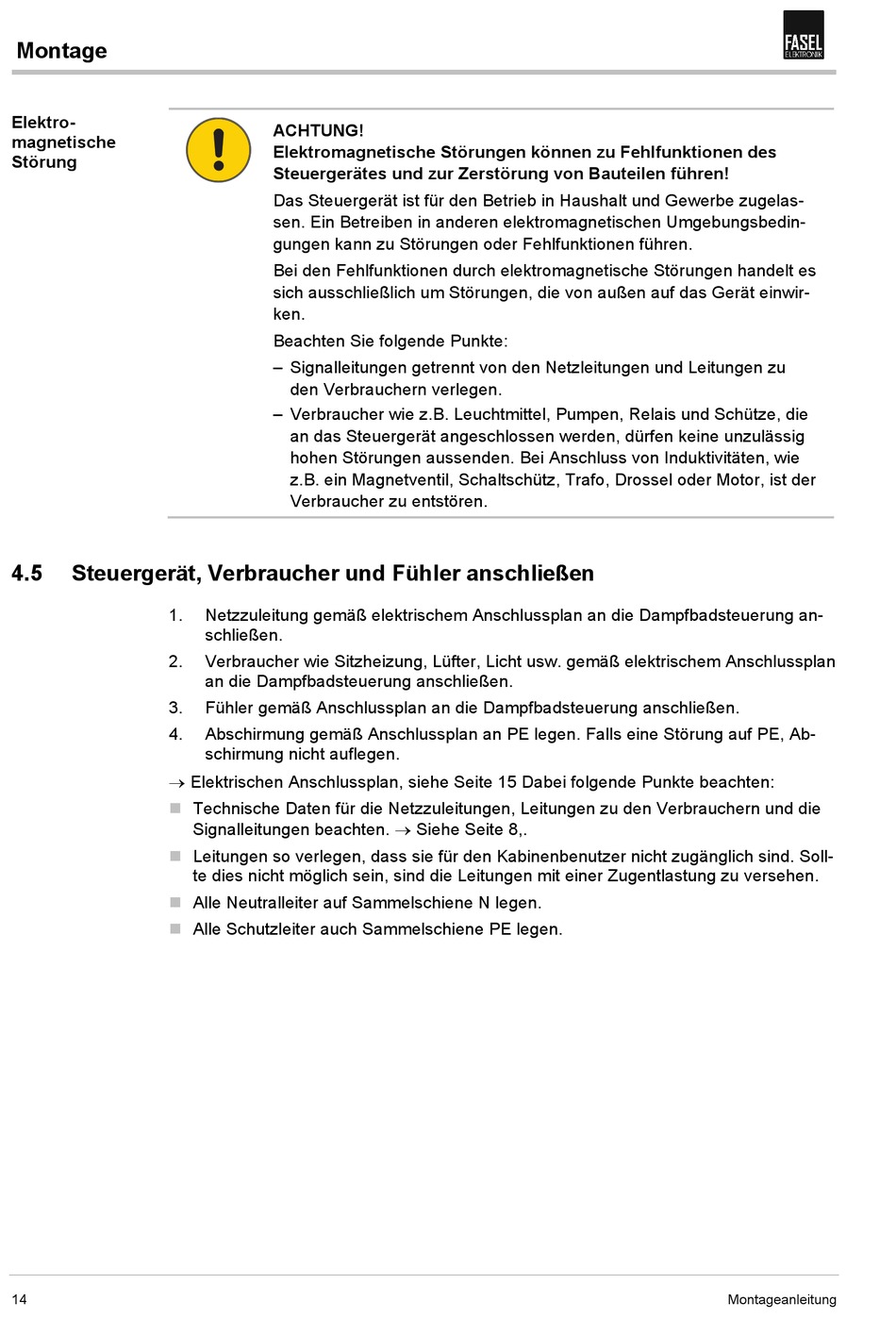

Montage
Elektro-
magnetische
Störung
4.5
Steuergerät, Verbraucher und Fühler anschließen
1.
2.
3.
4.
Elektrischen Anschlussplan, siehe Seite 15 Dabei folgende Punkte beachten:
14
ACHTUNG!
Elektromagnetische Störungen können zu Fehlfunktionen des
Steuergerätes und zur Zerstörung von Bauteilen führen!
Das Steuergerät ist für den Betrieb in Haushalt und Gewerbe zugelas-
sen. Ein Betreiben in anderen elektromagnetischen Umgebungsbedin-
gungen kann zu Störungen oder Fehlfunktionen führen.
Bei den Fehlfunktionen durch elektromagnetische Störungen handelt es
sich ausschließlich um Störungen, die von außen auf das Gerät einwir-
ken.
Beachten Sie folgende Punkte:
– Signalleitungen getrennt von den Netzleitungen und Leitungen zu
den Verbrauchern verlegen.
– Verbraucher wie z.B. Leuchtmittel, Pumpen, Relais und Schütze, die
an das Steuergerät angeschlossen werden, dürfen keine unzulässig
hohen Störungen aussenden. Bei Anschluss von Induktivitäten, wie
z.B. ein Magnetventil, Schaltschütz, Trafo, Drossel oder Motor, ist der
Verbraucher zu entstören.
Netzzuleitung gemäß elektrischem Anschlussplan an die Dampfbadsteuerung an-
schließen.
Verbraucher wie Sitzheizung, Lüfter, Licht usw. gemäß elektrischem Anschlussplan
an die Dampfbadsteuerung anschließen.
Fühler gemäß Anschlussplan an die Dampfbadsteuerung anschließen.
Abschirmung gemäß Anschlussplan an PE legen. Falls eine Störung auf PE, Ab-
schirmung nicht auflegen.
Technische Daten für die Netzzuleitungen, Leitungen zu den Verbrauchern und die
Signalleitungen beachten. Siehe Seite 8,.
Leitungen so verlegen, dass sie für den Kabinenbenutzer nicht zugänglich sind. Soll-
te dies nicht möglich sein, sind die Leitungen mit einer Zugentlastung zu versehen.
Alle Neutralleiter auf Sammelschiene N legen.
Alle Schutzleiter auch Sammelschiene PE legen.
Montageanleitung
