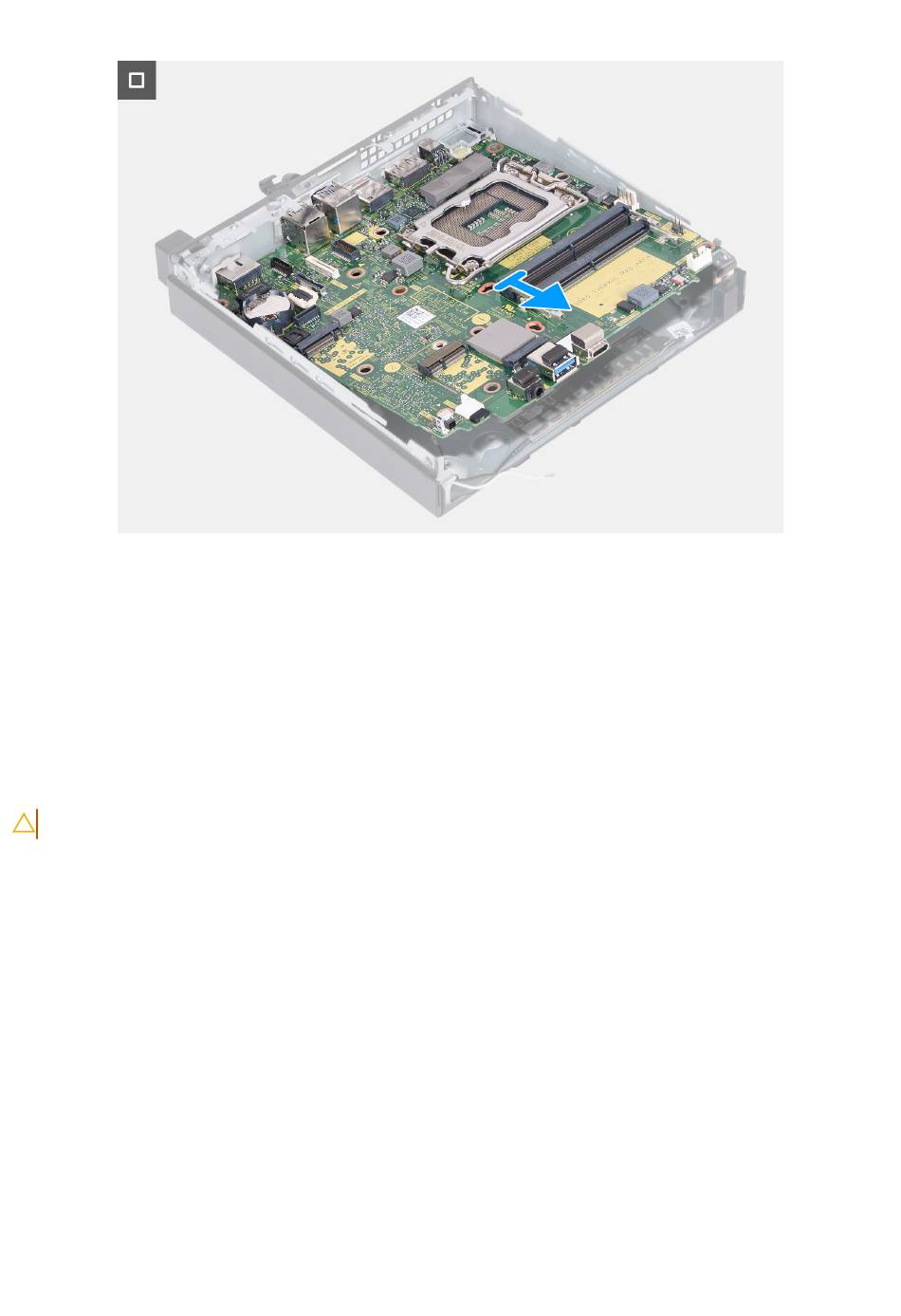

Abbildung 46. Entfernen der Systemplatine
Schritte
1. Entfernen Sie die Schraube (M3x5), mit der die Lautsprecherhalterung an der Systemplatine befestigt ist.
2. Heben Sie die Lautsprecherhalterung aus der Systemplatine heraus.
3. Entfernen Sie die vier Schrauben (M3x5), mit denen die Hauptplatine am Gehäuse befestigt ist.
4. Entfernen Sie die drei Schrauben (M3x4), mit denen die Hauptplatine am Gehäuse befestigt ist.
5. Heben Sie die Systemplatine schräg an und nehmen Sie sie aus dem Computer.

Einbauen der Systemplatine

VORSICHT: Die Informationen in diesem Abschnitt sind nur für autorisierte Servicetechniker bestimmt.
Voraussetzungen
Wenn Sie eine Komponente austauschen, muss die vorhandene Komponente entfernt werden, bevor Sie das Installationsverfahren
durchführen.
Info über diese Aufgabe
Die folgenden Abbildungen zeigen die Anschlüsse auf der Systemplatine.
Entfernen und Installieren von vor Ort austauschbaren Einheiten (FRUs) 71
