Montage; Inbedrijfstelling; Werking - Kärcher CS 400/36 Battery Bedienungsanleitung

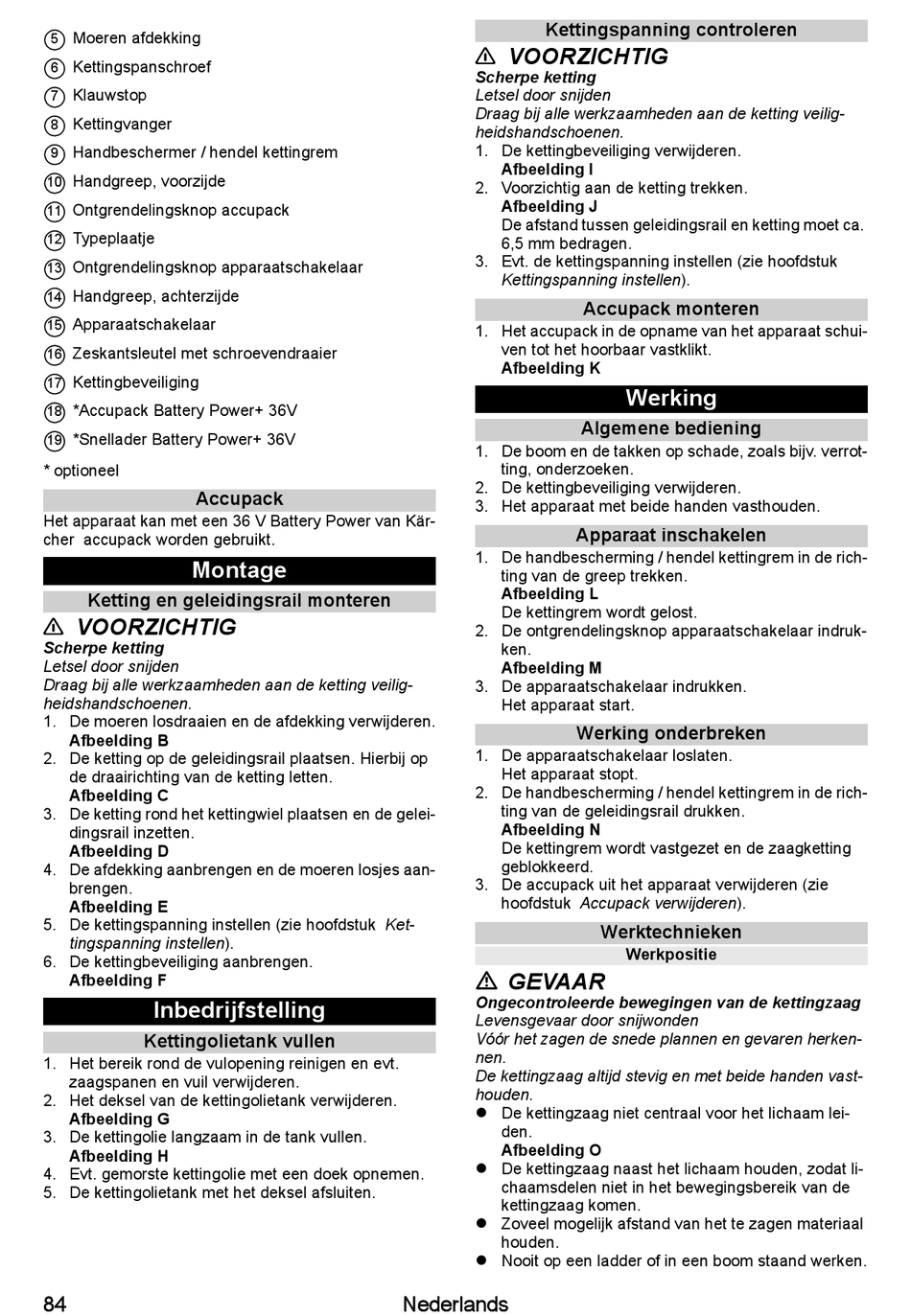

Moeren afdekking
5
Kettingspanschroef
6
Klauwstop
7
Kettingvanger
8
Handbeschermer / hendel kettingrem
9
Handgreep, voorzijde
10
Ontgrendelingsknop accupack
11
Typeplaatje
12
Ontgrendelingsknop apparaatschakelaar
13
Handgreep, achterzijde
14
Apparaatschakelaar
15
Zeskantsleutel met schroevendraaier
16
Kettingbeveiliging
17
*Accupack Battery Power+ 36V
18
*Snellader Battery Power+ 36V
19
* optioneel
Accupack
Het apparaat kan met een 36 V Battery Power van Kär-
cher accupack worden gebruikt.

Montage

Ketting en geleidingsrail monteren
VOORZICHTIG
Scherpe ketting
Letsel door snijden
Draag bij alle werkzaamheden aan de ketting veilig-
heidshandschoenen.
1. De moeren losdraaien en de afdekking verwijderen.
Afbeelding B
2. De ketting op de geleidingsrail plaatsen. Hierbij op
de draairichting van de ketting letten.
Afbeelding C
3. De ketting rond het kettingwiel plaatsen en de gelei-
dingsrail inzetten.
Afbeelding D
4. De afdekking aanbrengen en de moeren losjes aan-
brengen.
Afbeelding E
5. De kettingspanning instellen (zie hoofdstuk Ket-
tingspanning instellen).
6. De kettingbeveiliging aanbrengen.
Afbeelding F

Inbedrijfstelling

Kettingolietank vullen
1. Het bereik rond de vulopening reinigen en evt.
zaagspanen en vuil verwijderen.
2. Het deksel van de kettingolietank verwijderen.
Afbeelding G
3. De kettingolie langzaam in de tank vullen.
Afbeelding H
4. Evt. gemorste kettingolie met een doek opnemen.
5. De kettingolietank met het deksel afsluiten.
84
Kettingspanning controleren
VOORZICHTIG
Scherpe ketting
Letsel door snijden
Draag bij alle werkzaamheden aan de ketting veilig-
heidshandschoenen.
1. De kettingbeveiliging verwijderen.
Afbeelding I
2. Voorzichtig aan de ketting trekken.
Afbeelding J
De afstand tussen geleidingsrail en ketting moet ca.
6,5 mm bedragen.
3. Evt. de kettingspanning instellen (zie hoofdstuk
Kettingspanning instellen).
1. Het accupack in de opname van het apparaat schui-
ven tot het hoorbaar vastklikt.
Afbeelding K
1. De boom en de takken op schade, zoals bijv. verrot-
ting, onderzoeken.
2. De kettingbeveiliging verwijderen.
3. Het apparaat met beide handen vasthouden.
1. De handbescherming / hendel kettingrem in de rich-
ting van de greep trekken.
Afbeelding L
De kettingrem wordt gelost.
2. De ontgrendelingsknop apparaatschakelaar indruk-
ken.
Afbeelding M
3. De apparaatschakelaar indrukken.
Het apparaat start.
1. De apparaatschakelaar loslaten.
Het apparaat stopt.
2. De handbescherming / hendel kettingrem in de rich-
ting van de geleidingsrail drukken.
Afbeelding N
De kettingrem wordt vastgezet en de zaagketting
geblokkeerd.
3. De accupack uit het apparaat verwijderen (zie
hoofdstuk Accupack verwijderen).
GEVAAR
Ongecontroleerde bewegingen van de kettingzaag
Levensgevaar door snijwonden
Vóór het zagen de snede plannen en gevaren herken-
nen.
De kettingzaag altijd stevig en met beide handen vast-
houden.
 De kettingzaag niet centraal voor het lichaam lei-
den.
Afbeelding O
 De kettingzaag naast het lichaam houden, zodat li-
chaamsdelen niet in het bewegingsbereik van de
kettingzaag komen.
 Zoveel mogelijk afstand van het te zagen materiaal
houden.
 Nooit op een ladder of in een boom staand werken.
Nederlands
Accupack monteren

Werking

Algemene bediening
Apparaat inschakelen
Werking onderbreken
Werktechnieken
Werkpositie
