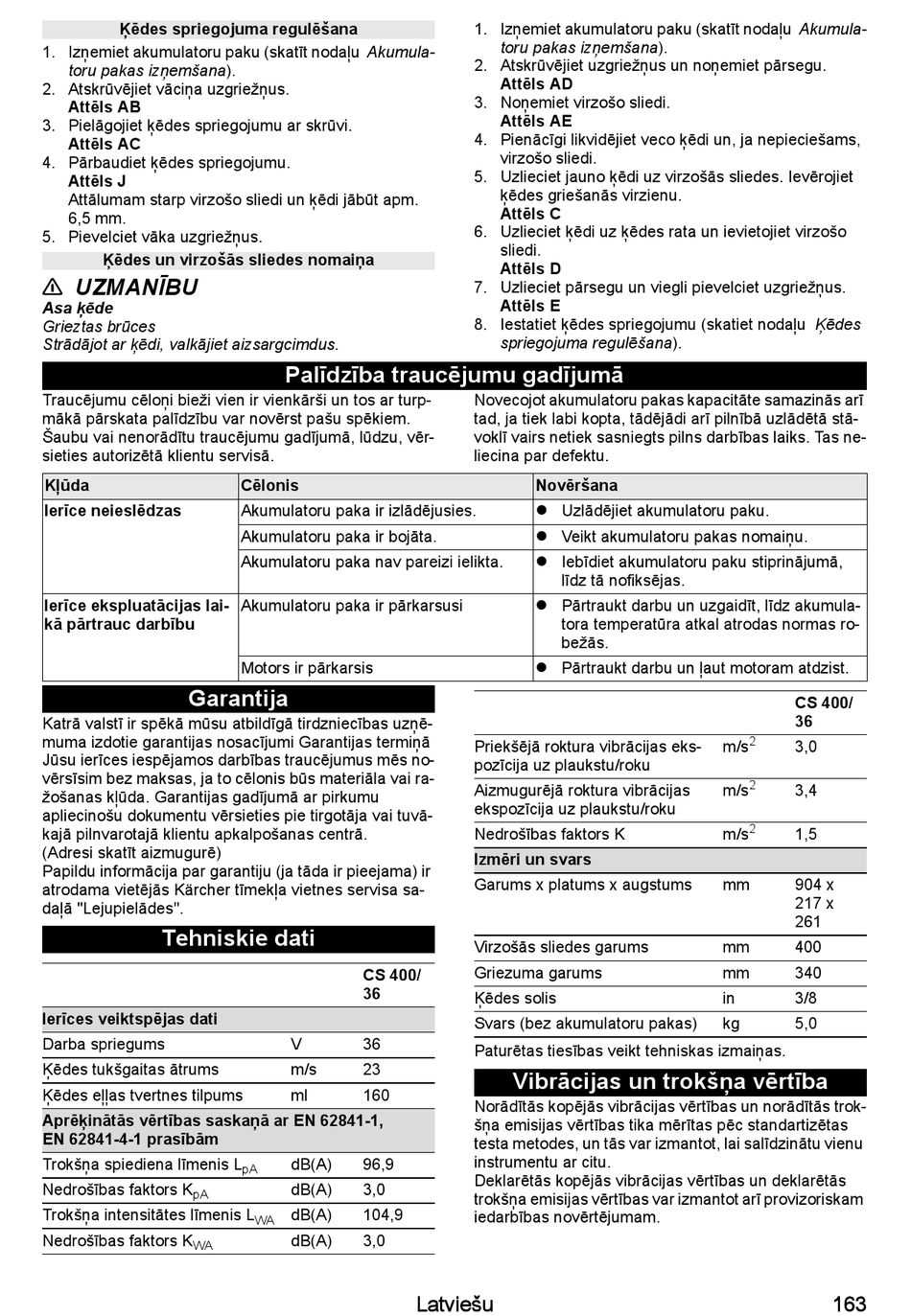

Ķēdes spriegojuma regulēšana
1. Izņemiet akumulatoru paku (skatīt nodaļu Akumula-
toru pakas izņemšana).
2. Atskrūvējiet vāciņa uzgriežņus.
Attēls AB
3. Pielāgojiet ķēdes spriegojumu ar skrūvi.
Attēls AC
4. Pārbaudiet ķēdes spriegojumu.
Attēls J
Attālumam starp virzošo sliedi un ķēdi jābūt apm.
6,5 mm.
5. Pievelciet vāka uzgriežņus.
Ķēdes un virzošās sliedes nomaiņa
UZMANĪBU
Asa ķēde
Grieztas brūces
Strādājot ar ķēdi, valkājiet aizsargcimdus.
Traucējumu cēloņi bieži vien ir vienkārši un tos ar turp-
mākā pārskata palīdzību var novērst pašu spēkiem.
Šaubu vai nenorādītu traucējumu gadījumā, lūdzu, vēr-
sieties autorizētā klientu servisā.
Kļūda
Ierīce neieslēdzas
Ierīce ekspluatācijas lai-
kā pārtrauc darbību

Garantija

Katrā valstī ir spēkā mūsu atbildīgā tirdzniecības uzņē-
muma izdotie garantijas nosacījumi Garantijas termiņā
Jūsu ierīces iespējamos darbības traucējumus mēs no-
vērsīsim bez maksas, ja to cēlonis būs materiāla vai ra-
žošanas kļūda. Garantijas gadījumā ar pirkumu
apliecinošu dokumentu vērsieties pie tirgotāja vai tuvā-
kajā pilnvarotajā klientu apkalpošanas centrā.
(Adresi skatīt aizmugurē)
Papildu informācija par garantiju (ja tāda ir pieejama) ir
atrodama vietējās Kärcher tīmekļa vietnes servisa sa-
daļā "Lejupielādes".

Tehniskie dati

Ierīces veiktspējas dati
Darba spriegums
Ķēdes tukšgaitas ātrums
Ķēdes eļļas tvertnes tilpums
Aprēķinātās vērtības saskaņā ar EN 62841-1,
EN 62841-4-1 prasībām
Trokšņa spiediena līmenis L
Nedrošības faktors K
pA
Trokšņa intensitātes līmenis L
Nedrošības faktors K
WA
Palīdzība traucējumu gadījumā
Cēlonis
Akumulatoru paka ir izlādējusies.
Akumulatoru paka ir bojāta.
Akumulatoru paka nav pareizi ielikta.
Akumulatoru paka ir pārkarsusi
Motors ir pārkarsis
CS 400/
36
V 36
m/s 23
ml 160
dB(A) 96,9
pA
dB(A) 3,0
dB(A) 104,9
WA
dB(A) 3,0
1. Izņemiet akumulatoru paku (skatīt nodaļu Akumula-
toru pakas izņemšana).
2. Atskrūvējiet uzgriežņus un noņemiet pārsegu.
Attēls AD
3. Noņemiet virzošo sliedi.
Attēls AE
4. Pienācīgi likvidējiet veco ķēdi un, ja nepieciešams,
virzošo sliedi.
5. Uzlieciet jauno ķēdi uz virzošās sliedes. Ievērojiet
ķēdes griešanās virzienu.
Attēls C
6. Uzlieciet ķēdi uz ķēdes rata un ievietojiet virzošo
sliedi.
Attēls D
7. Uzlieciet pārsegu un viegli pievelciet uzgriežņus.
Attēls E
8. Iestatiet ķēdes spriegojumu (skatiet nodaļu Ķēdes
spriegojuma regulēšana).
Novecojot akumulatoru pakas kapacitāte samazinās arī
tad, ja tiek labi kopta, tādējādi arī pilnībā uzlādētā stā-
voklī vairs netiek sasniegts pilns darbības laiks. Tas ne-
liecina par defektu.
Novēršana
 Uzlādējiet akumulatoru paku.
 Veikt akumulatoru pakas nomaiņu.
 Iebīdiet akumulatoru paku stiprinājumā,
līdz tā nofiksējas.
 Pārtraukt darbu un uzgaidīt, līdz akumula-
tora temperatūra atkal atrodas normas ro-
bežās.
 Pārtraukt darbu un ļaut motoram atdzist.
Priekšējā roktura vibrācijas eks-
pozīcija uz plaukstu/roku
Aizmugurējā roktura vibrācijas
ekspozīcija uz plaukstu/roku
Nedrošības faktors K
Izmēri un svars
Garums x platums x augstums
Virzošās sliedes garums
Griezuma garums
Ķēdes solis
Svars (bez akumulatoru pakas)
Paturētas tiesības veikt tehniskas izmaiņas.
Vibrācijas un trokšņa vērtība
Norādītās kopējās vibrācijas vērtības un norādītās trok-
šņa emisijas vērtības tika mērītas pēc standartizētas
testa metodes, un tās var izmantot, lai salīdzinātu vienu
instrumentu ar citu.
Deklarētās kopējās vibrācijas vērtības un deklarētās
trokšņa emisijas vērtības var izmantot arī provizoriskam
iedarbības novērtējumam.
Latviešu
CS 400/
36
2
m/s 3,0
2
m/s 3,4
2
m/s 1,5
mm 904 x
217 x
261
mm 400
mm 340
in 3/8
kg 5,0
