2.3
Aufbau
Sehen Sie sich vor dem Aufbau die Montageschritte genau an und führen Sie die Montage gemäß
der angegebenen Reihenfolge durch.
HINWEIS
L
+
Verschrauben Sie zunächst alle Teile lose und kontrollieren Sie deren richtige Passform.
Ziehen Sie die Schrauben mit Hilfe des Werkzeuges erst fest, wenn Sie dazu aufgefordert
werden.
+
Falls Sie Schwierigkeiten haben, die Grafiken zu erkennen, empfehlen wir Ihnen, die im
Webshop hinterlegte PDF-Anleitung auf Ihrem Endgerät (z.B. Smartphone, Tablet oder PC)
zu öffnen. Dort haben Sie die Möglichkeit, näher heranzuzoomen. Bitte beachten Sie dabei,
dass das Programm Adobe Acrobat Reader auf Ihrem Endgerät installiert sein muss, um die
Datei öffnen zu können.

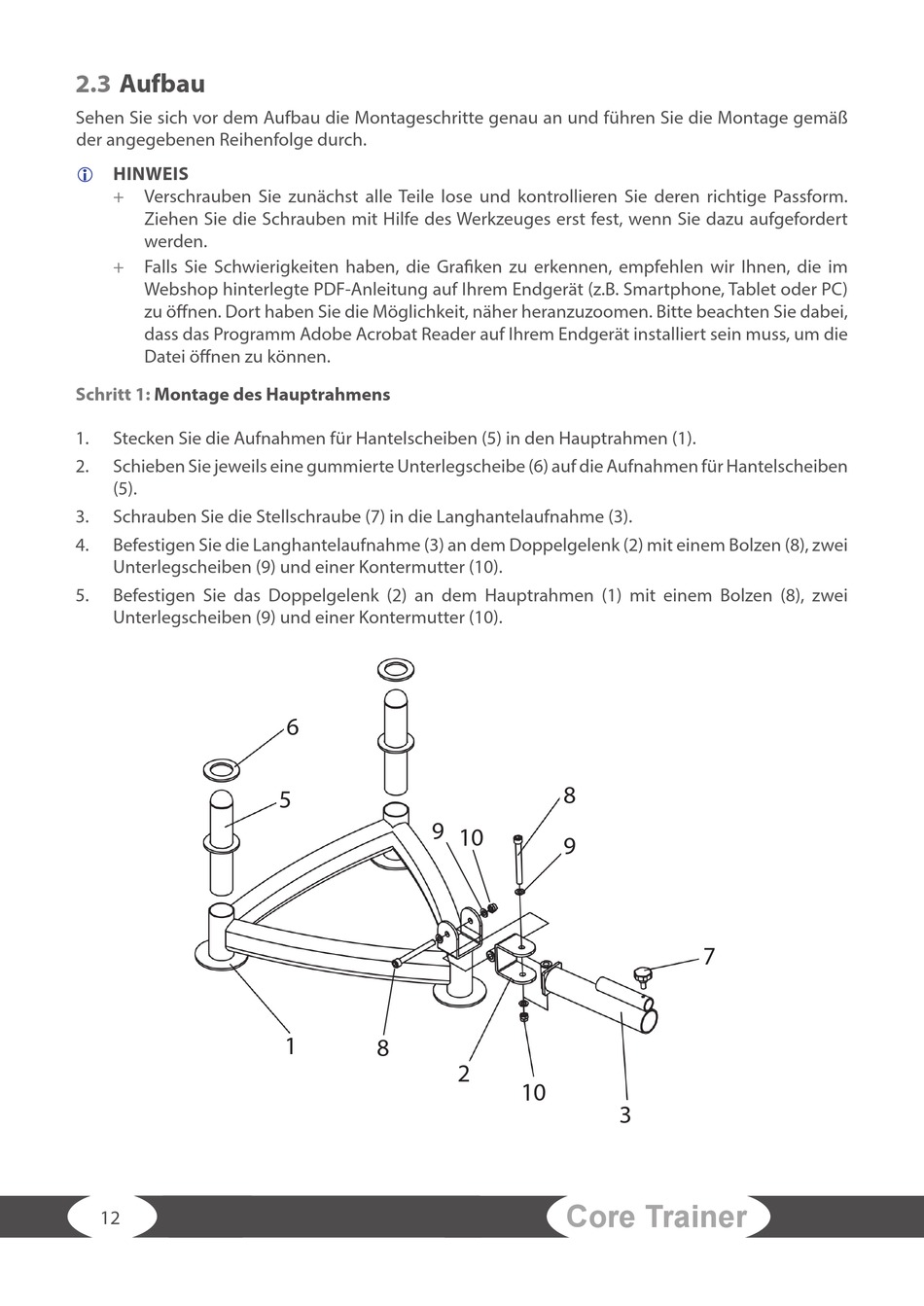

Schritt 1:
Montage des Hauptrahmens
1.
Stecken Sie die Aufnahmen für Hantelscheiben (5) in den Hauptrahmen (1).
2.
Schieben Sie jeweils eine gummierte Unterlegscheibe (6) auf die Aufnahmen für Hantelscheiben
(5).
3.
Schrauben Sie die Stellschraube (7) in die Langhantelaufnahme (3).
4.
Befestigen Sie die Langhantelaufnahme (3) an dem Doppelgelenk (2) mit einem Bolzen (8), zwei
Unterlegscheiben (9) und einer Kontermutter (10).
5.
Befestigen Sie das Doppelgelenk (2) an dem Hauptrahmen (1) mit einem Bolzen (8), zwei
Unterlegscheiben (9) und einer Kontermutter (10).
12
6
5
9 10
1
8
8
9
2
10
3
Core Trainer
7
