IFM Electronic ASinterface AS-i PowerDecoupler Montageanleitung

Bestimmungsgemäße Verwendung
Der PowerDecoupler versorgt erdfreie 24V-Verbraucher (AS-i Controller)
direkt aus dem AS-i Kabel.
Eingangsspannung: 26,5 ... 31,6V
G
Ausgangsstrom: kurzzeitig 380mA; dauernd 300mA
G
Ausgangsspannung: 24V DC (±20%)
G
Bereitschaftsverzögerungszeit: < 1s
G
Hardwarestand des Controllers: ab Version 1.31
G

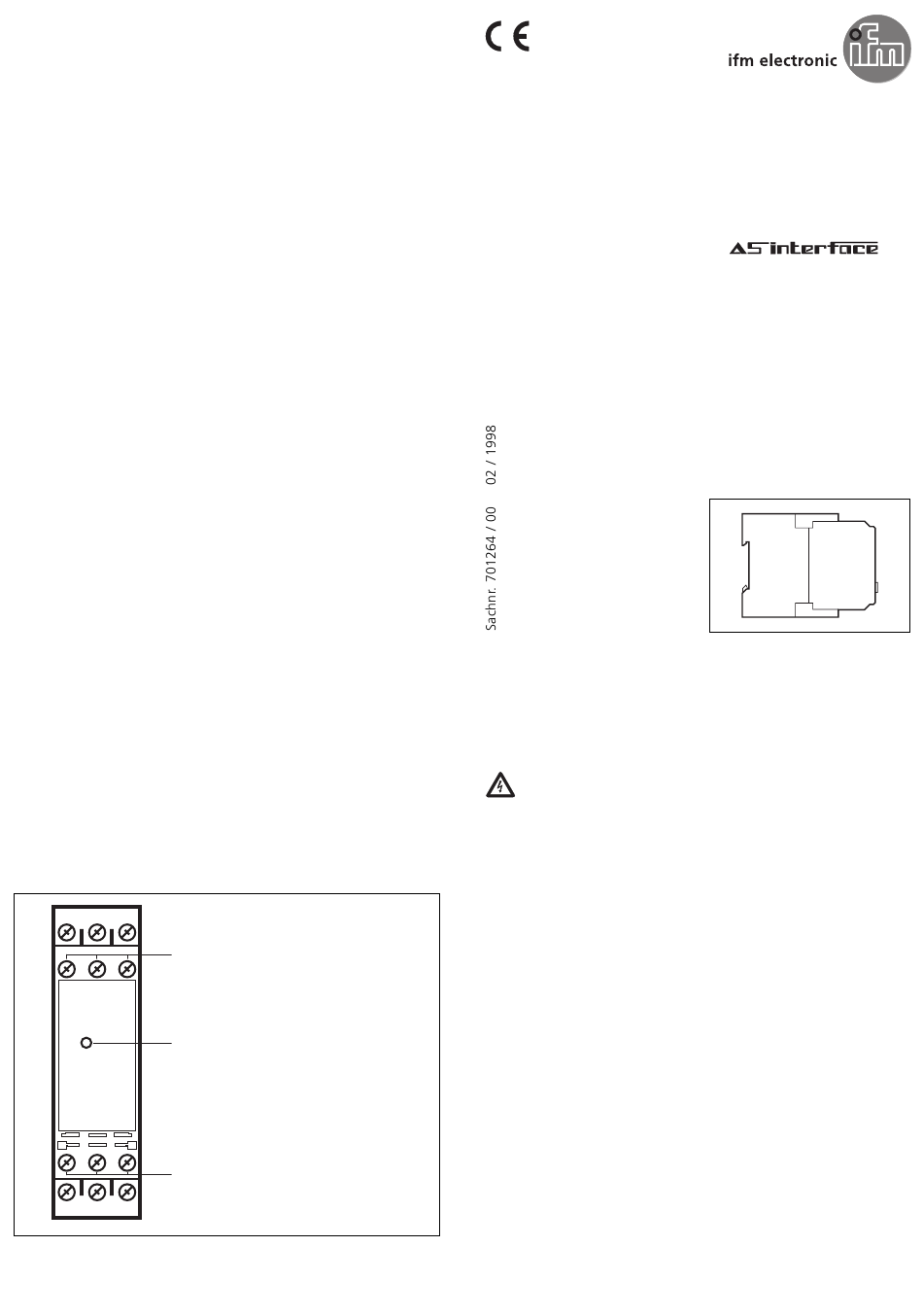

Elektrischer Anschluß
Schließen Sie den PowerDecoupler nach den Angaben auf den Typen-
schildern an.
1 2 3
Ausgangsspannung U
1/4: +24V; 2/5: n.c.; 3/6: 0V
4 5 6
LED grün
7 8 9
AS-i Spannung U
7/10: A+; 8/11: shield; 9/12: A-
10 11 12
Montage
Klemmen Sie das Modul auf eine 35mm-Profilschiene oder befestigen
Sie es auf einer Montageunterlage (Zubehörteile erforderlich).
out
AS-i
Betrieb
Bei Verwendung des AS-i PowerDecouplers dürfen maximal 30 Slaves
an einen AS-i-Strang angeschlossen werden.
Galvanische Trennung
AS-i-Spannung und Ausgangsspannung sind im PowerDecoupler
nicht galvanisch getrennt. Eine Verbindung über die Program-
mierschnittstelle des Controllers (RS232C) zum PC muß daher
erdfrei sein.
Anzeigen
• LED grün leuchtet: Ausgangsspannung liegt an.
Montageanleitung
Installation Instructions
Notice de Montage
AS-i PowerDecoupler
