Service-Handbuch
H1P 045/053/060/068 Axialkolben-Einzelpumpen
Einführung
Der geschlossene Kreislauf
Gehäuseleckölanschluss und Wärmetauscher

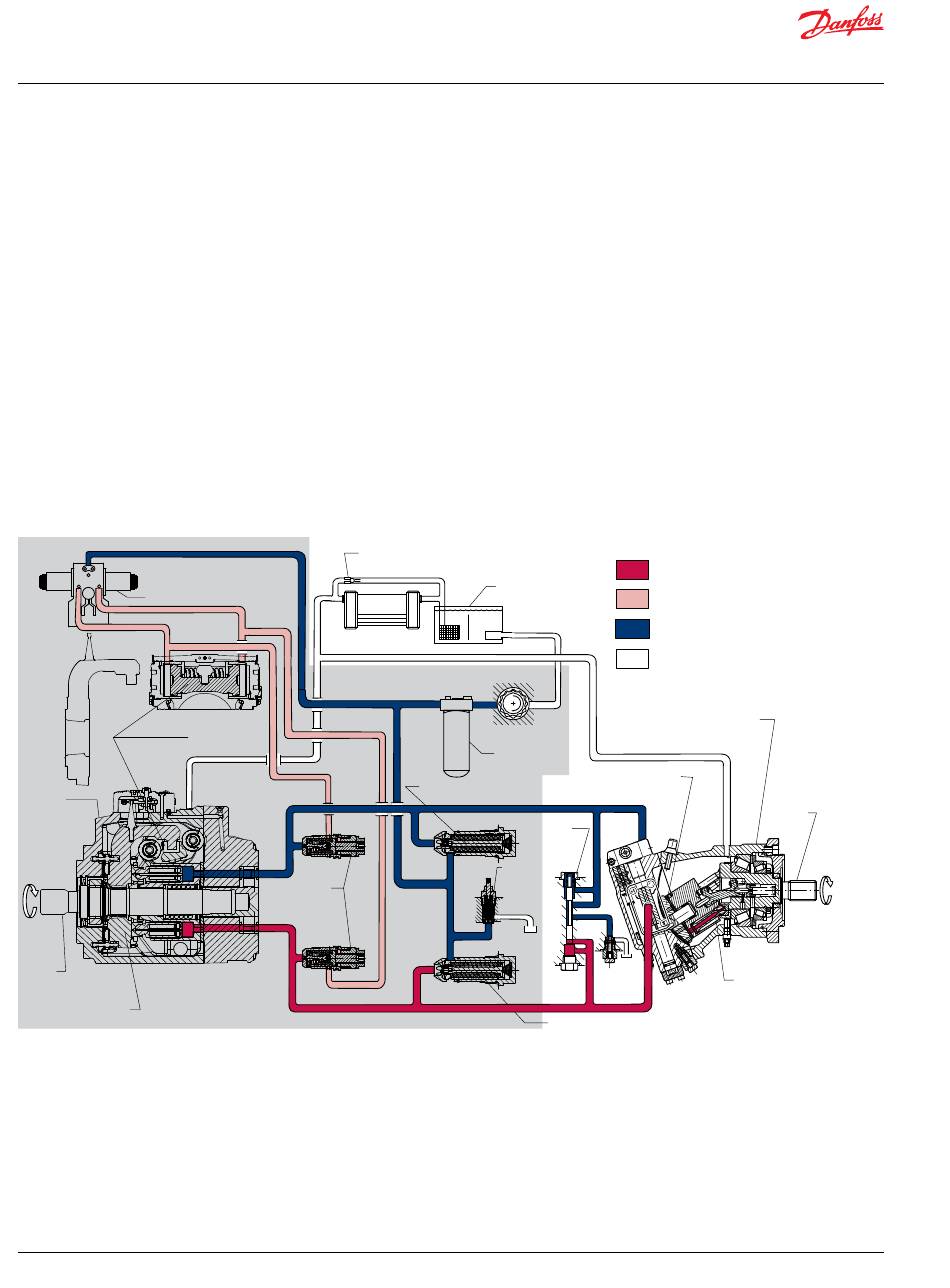

H1-Einzelpumpen im geschlossenen Kreislauf – Piktogramm
Displacement Control
Servo Control
Cylinder
Variable
Displacement
Pump
Input
Shaft
Pump Swashplate
©
10 |
Danfoss | April 2021
Hydraulikleitungen verbinden die Hauptanschlüsse der Pumpe mit den Hauptanschlüssen des Motors.
Flüssigkeit fließt in beide Richtungen von der Pumpe zum Motor und zurück. Jede der
Hydraulikleitungen kann unter Hochdruck stehen. Im Pumpenmodus bestimmt die Position der Pumpen-
Schwenkscheibe, welche Leitung die Hochdruckleitung ist und in welche Richtung die Flüssigkeit strömt.
Pumpe und Motor benötigen Leckölleitungen, um heiße Flüssigkeit aus dem System zu entfernen. Die
Entleerung von Pumpe und Motor erfolgt über die oberste Öffnung, um sicherzustellen, dass die
Gehäuse mit Flüssigkeit gefüllt bleiben.
Der Pumpengehäuseleckölanschluss kann an den unteren Leckölanschlüssen am Motor angeschlossen
oder in die dem Wärmetauscher vorgelagerte Gehäuseablassleitung abgezweigt werden. Ein
Wärmetauscher mit Bypass-Ventil kühlt das Lecköl, bevor es in den Tank zurückfließt.
Heat Exchanger
Bypass Valve
Heat Exchanger
Pressure
Limiter
Valve
Reservoir
Charge Pump
Charge Filter
Charge Check/
High Pressure Relief Valve
Loop
Flushing
Valve
Charge
Pressure
Relief
Valve
To Pump
Case
Charge Check/High Pressure Relief Valve
System Pressure
Servo Pressure
Charge/Low Loop Pressure
Suction/Case Drain/
System Return
Bent Axis Variable
Displacement Motor
Motor Swashplate
Output
Shaft
To
Synchronizing
Motor
Shaft
Case
P104 464E
AX152886481964de-000406
