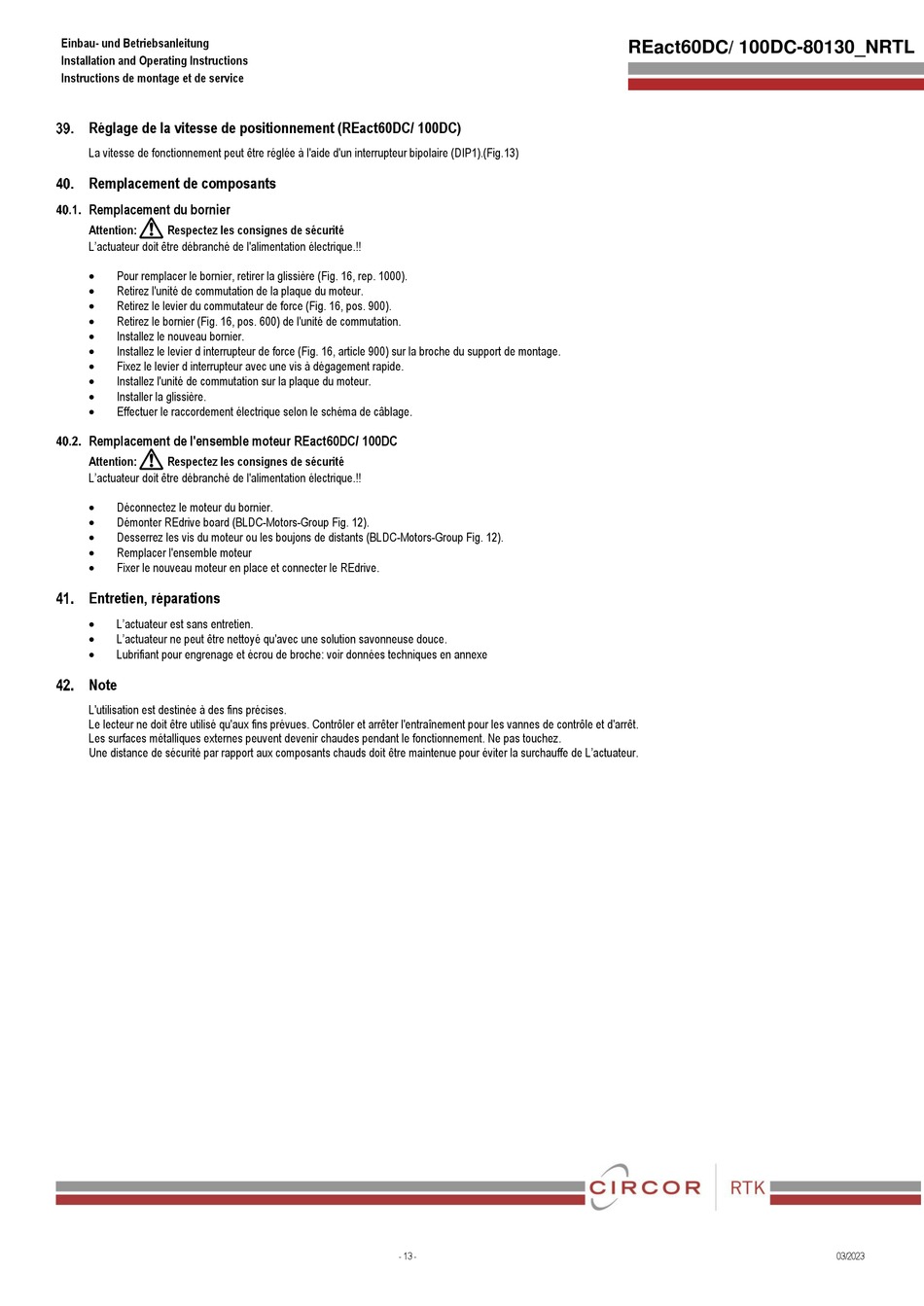

Réglage de la vitesse de positionnement (REact60DC/ 100DC)
La vitesse de fonctionnement peut être réglée à l'aide d'un interrupteur bipolaire (DIP1).(Fig.13)

Remplacement de composants

Remplacement du bornier
a
Attention: Respectez les consignes de sécurité
L'actuateur doit être débranché de l'alimentation électrique.!!
•
Pour remplacer le bornier, retirer la glissière (Fig. 16, rep. 1000).
• Retirez l'unité de commutation de la plaque du moteur.
•
Retirez le levier du commutateur de force (Fig. 16, pos. 900).
• Retirez le bornier (Fig. 16, pos. 600) de l'unité de commutation.
•
Installez le nouveau bornier.
• Installez le levier d interrupteur de force (Fig. 16, article 900) sur la broche du support de montage.
•
Fixez le levier d interrupteur avec une vis à dégagement rapide.
• Installez l'unité de commutation sur la plaque du moteur.
•
Installer la glissière.
•
Effectuer le raccordement électrique selon le schéma de câblage.
Remplacement de l'ensemble moteur REact60DC/ 100DC
a
Attention: Respectez les consignes de sécurité
L'actuateur doit être débranché de l'alimentation électrique.!!
•
Déconnectez le moteur du bornier.
• Démonter REdrive board (BLDC-Motors-Group Fig. 12).
•
Desserrez les vis du moteur ou les boujons de distants (BLDC-Motors-Group Fig. 12).
•
Remplacer l'ensemble moteur
•
Fixer le nouveau moteur en place et connecter le REdrive.
Entretien, réparations
•
L'actuateur est sans entretien.
•
L'actuateur ne peut être nettoyé qu'avec une solution savonneuse douce.
•
Lubrifiant pour engrenage et écrou de broche: voir données techniques en annexe

Note

L'utilisation est destinée à des fins précises.
Le lecteur ne doit être utilisé qu'aux fins prévues. Contrôler et arrêter l'entraînement pour les vannes de contrôle et d'arrêt.
Les surfaces métalliques externes peuvent devenir chaudes pendant le fonctionnement. Ne pas touchez.
Une distance de sécurité par rapport aux composants chauds doit être maintenue pour éviter la surchauffe de L'actuateur.
